FastConnect Industrial Ethernet FastConnect (IE FC) – это система быстрого монтажа сетей Industrial Ethernet, выполненных 4- или 8-жильными витыми парами. Специальный инструмент позволяет выполнять быструю разделку кабелей с удалением оболочки и экрана с фиксированных по длине отрезков кабеля, необходимых для подключения к соединителям. Подключение жил кабеля к контактам соединителя выполняется методом прокалывания изоляции.

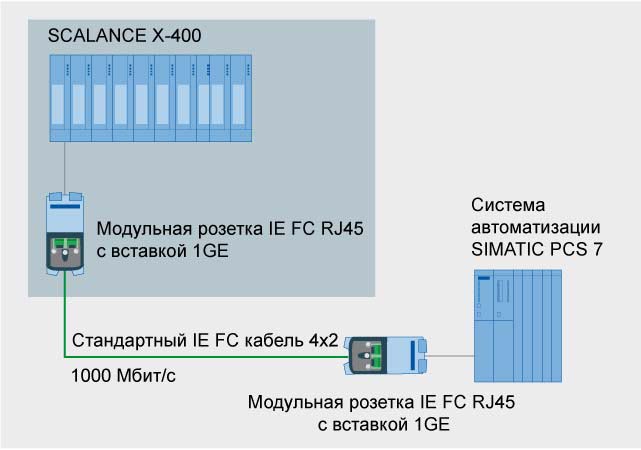

Область применения
FastConnect Соединители
Соединители различаются в зависимости от скорости передачи данных для 10/100 Mbit/s или 1,000 Mbit/s:
- IE FC RJ45 Plug 90/180 (10/100 Mbit/s) совместно с 4‑жильным (2 x 2) IE FC кабелем
- IE FC Outlet RJ45 (10/100 Mbit/s) совместно с 4‑жильным (2 x 2) IE FC кабелем
- IE FC RJ45 Modular Outlet (10/100/1000 Mbit/s) совместно с 8‑жильным (4 x 2) IE FC кабелем
Следующая таблица дает представление о доступных коммутаторах, поддерживаемой ими скорости передачи данных и IE FC стандартных кабелях, IE FC соединителях. Для более подробной информации см. Catalog IK PI .
| Коммутаторы | Тип порта | Скорость передачи | Макс длина кабеля | Тип кабеля | Соединитель |
|---|---|---|---|---|---|
| X414‑3E X208, X204‑2, ESM | 10/100BaseTX | 10/100 Mbit/s | 100 м | IE FC стандартный кабель 2 x 2 | IE FC RJ45 штекер 90/180, или IE FC розетка RJ45 + TP Cord |
| IEFC стандартный кабель 4 x 2 | IE FC RJ45 модульная розетка с вставкой 2FE + TP Cord | ||||
| X414‑3E | 1000BaseTX | 1,000 Mbit/s | 100 м | IEFC стандартный кабель 4 x 2 | IE FC RJ45 модульная розетка с вставкой 1GE + TP Cord |
Штекеры IE FC RJ45
Штекеры IE FC RJ45 имеют компактный металлический корпус, устанавливаются на IE FC TP кабели 2х2 и могут использоваться в промышленных и офисных условиях в сетях со скоростью передачи до 100Мбит/с. Штекеры позволяют производить непосредственное подключение IE FC TP кабеля к сетевой станции/ компоненту без использования TP кордов. Скорость передачи данных до 100 Мбит/с, длина линии связи не должна превышать 100 м.
IE FC розетка RJ45 и IE FC RJ45 модульная розетка
Имеются следующие альтернативы
- Розетка IE FC RJ45 для подключения IE FC TP кабелей 2х2 и передачи данных со скоростью до 100 Мбит/с
- Модульная розетка IE FC RJ45 для подключения IE FC TP кабелей 4х2 и передачи данных со скоростью до 1000 Мбит/с
Модульная розетка IE FC RJ45 может комплектоваться различными типами вставок и позволяет использовать подключенный IE FC TP кабель 4х2 для формирования:
- двух линий Ethernet со скоростью передачи данных до 100Мбит/с (вставка 2FE с двумя гнездами RJ45) или
- одной линии Ethernet со скоростью передачи данных до 1000Мбит/с (вставка 1GE с одним гнездом RJ45).
Более подробная информация находиться в каталоге IK PI, секция "Industrial Ethernet", или в A&D Mall, или CA 01 "Коммуникации/Сети / Системы коммуникаций SIMATIC NET".
Дизайн

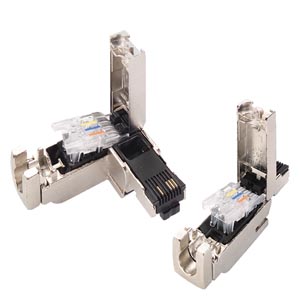

FastConnect IE FC RJ45 plug с кабелем под 90° (слева) и с кабелем под 180° (справа)
Штекеры IE FC RJ45 имеют два исполнения:
- с отводом кабеля под углом 180° (с осевым отводом кабеля)
- с отводом кабеля под углом 90° (с угловым отводом кабеля)
Они позволяют оптимизировать структуру кабельных соединений Industrial Ethernet FastConnect между сетевыми станциями/ компонентами. Прочный металлический корпус промышленного исполнения обеспечивает надежную защиту линий связи от воздействия помех и механических воздействий. 4 встроенных ножевых контакта обеспечивают возможность быстрого подключения жил FC кабеля. При поднятой крышке концы разделанного кабеля вставляются в ножевые контакты штекера. Опускание крышки в рабочее положение приводит к прокалыванию изоляции жил и появлению надежного электрического контакта между жилами кабеля и контактами штекера. Одновременно появляется надежное электрическое соединение с экраном кабеля. Благодаря своей компактности штекеры могут подключаться к приборам, оснащенным одним гнездом RJ45 или блоком гнезд RJ45.
Розетки IE FC RJ45 имеют две модификации:
- Розетка IE FC RJ45 для подключения IE FC TP кабелей 2х2 и передачи данных со скоростью до 100 Мбит/с.
- Модульная розетка IE FC RJ45 для подключения IE FC TP кабелей 4х2 и передачи данных со скоростью до 1000 Мбит/с.
