 | Обзор |

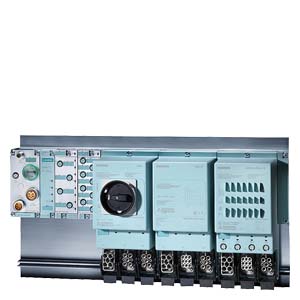

Фидеры нагрузки для ET 200pro Модули фидеров нагрузки
- Только два варианта исполнения с нагрузочной способностью до 5.5 кВт
- Дистанционная настройка всех параметров через сеть
- Исчерпывающий набор диагностических сигналов
- Дистанционный сброс защиты от перегрузки
- Мониторинг несимметрии токов
- Защита от "опрокидывания" двигателя
- Аварийное отключение при появлении перегрузки
- Передача значения потребляемого нагрузкой тока через сеть
- Мониторинг предельных значений тока
- Наличие нереверсивных и реверсивных фидеров нагрузки
- Подключение цепи питания через новый съемный соединитель HAN Q4/2
- Подключение до 6 проводников с сечением жил 4 мм²
- До 25 A на сегмент(цепь питания нескольких силовых модулей)
- Поставка с опциональным контактом управления электромагнитным тормозом ~400 В
Модуль разъединителя
Модуль разъединителя предназначен для отключения цепи питания напряжением ~400 В на период выполнения ремонтных работ. Он снабжен набором предохранителей, обеспечивающих дополнительную защиту цепей питания силовых модулей, подключенных к выходу разъединителя. Отключение цепи питание должно выполняться на холостом ходе (при отключенном состоянии всех фидеров нагрузки).
В зависимости от принятой концепции распределения энергии все станции опционально могут комплектоваться своим модулем разъединителя.
F-модуль разъединителя
Системы безопасности с локальным управлением строятся на основе
- F-модуля разъединителя и
- 400 В модуль отключения
и обеспечивают возможность построения цепей питания, отвечающих требованиям до 4 категории безопасности.
F-модуль разъединителя - это выключатель, управляемый сигналами экстренного отключения питания и настраиваемый с помощью DIP переключателей.
Он используется для:
- Для 1- или 2-канального подключения цепей экстренного отключения питания, соответствующих требованиям 3-4 категории безопасности, уровня безопасности SIL3 (защитные двери или кнопки экстренного отключения питания) и параметрируемого режима запуска
- Управления работой 400 В модуля отключения с помощью сигнала безопасности
Особенности
| | Обзор |
Фидеры нагрузки для ET 200pro Применение фидеров нагрузки ET 200pro позволяет получать целый ряд преимуществ:
- Высокая гибкость, обеспечиваемая модульной конструкцией и компактным исполнением
- Незначительная разница между всеми версиями фидеров нагрузки (2 модуля на мощности до 5.5 кВт)
- Настройка параметров из среды STEP 7 HW-Config
- Снижение времени простоя, возможность быстрой замены фидеров нагрузки (простота монтажа, использование технологии втычных соединений)
- Экстенсивная диагностика и информация для превентивного выполнения профилактических работ
- Настраиваемые входы для реализации функций управления на локальном уровне (High Feature)
- Степень защиты IP65, установка вне шкафов управления
Дальнейшая информация
| | Обзор |
Фидеры нагрузки для ET 200pro Замечания по безопасности
Для безопасного функционирования сети предприятия должны быть приняты соответствующие меры (включая, например, сегментацию).
Для получения доп. информации по безопасности в промышленности
http://www.siemens.com/industrialsecurity.
Инструкция "SIMATIC ET 200pro Motor Starter" :
http://support.automation.siemens.com/WW/view/en/22332388.
