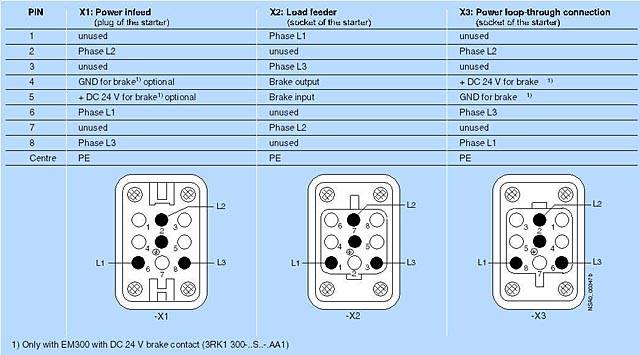

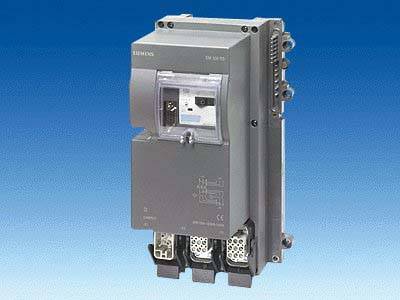

Разъем подключения питания X1

Разъем подключения нагрузки X2

Разъем расширения силовой шины X3

На станцию: 3 штекера для подключения PROFIBUS-DP, напряжения управления и вспомогательного напряжения Для дискретных модулей ввода-вывода: 5-полюсные соединители M12 Для аналоговых модулей ввода-вывода: 4-полюсные соединители M12 Для неиспользуемых каналов дискретных и аналоговых модулей ввода-вывода: защитные колпачки M12

Для электромеханических и электронных силовых модулей: Комплект 9-полюсного штекера для подключения питания: • 6 x 4 мм2 или • 6 x 2,5 мм2

Для электромеханических и электронных силовых модулей: • комплект 9-полюсного гнезда (1,5 мм2) для подключения нагрузки или • разделанный кабель с соединителем: - 4 x 1,5 мм2 или - 6 x 1,5 мм2

Для электромеханических и электронных силовых модулей: • Комплект 9-полюсного штекера для расширения силовой шины: - 6 x 4 мм2 или - 6 x 2,5 мм2 или • силовая перемычка: - 4 x 4 мм2 или - 6 x 4 мм2 Для последнего модуля на силовой шине: заглушка

При необходимости: • Щипцы для контактов • Инструмент для демонтажа 9-полюсных силовых штекеров • Пульт ручного управления 1)

Общие технические данные

Назначение модуля

Нереверсивный электромеханический силовой модуль: автоматический выключатель и контактор

Реверсивный электромеханический силовой модуль: автоматический выключатель и контактор

Нереверсивный электронный пускатель

Реверсивный электронный пускатель

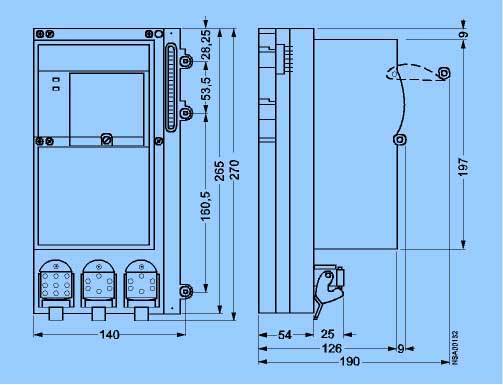

Габариты

120х265х134 мм

Масса

1.5 кг

1.9 кг

1.5 кг

1.6 кг

Тип назначения:

• тип 1 для I ≤ 12 А

IEC 60947-4-1; DIN VDE 0660, часть 102

• тип 2 для I ≤ 16 А

IEC 60947-4-1; DIN VDE 0660, часть 102

-

-

Степень загрязнения

3 по IEC 60664 (IEC 61131)

Класс безопасности

I по IEC 60536 (VDE 0106, часть 1)

Степень защиты

IP65 по IEC 60529

Испытательное напряжение изоляции по IEC 61131, часть 2

Испытательное напряжение изоляции цепей Ue по отношению к:

• другим цепям (0В < Ue ≤ 50В)

=500 В

• земле (300В < Ue ≤ 600В)

=2.6 кВ

Токи и напряжения

Номинальное напряжение 1L+ питания электроники и датчиков:

=24 В

• защита от неправильной полярности напряжения

Есть

• защита от короткого замыкания

Есть

Номинальное напряжение 2L+ питания обмоток контакторов, цепей управления электронных пускателей, панели ручного управления:

=24 В

• защита от неправильной полярности напряжения

Нет

• защита от короткого замыкания

Есть

Номинальное напряжение цепи управления электромагнитным тормозом:

=24 В/ ~400В/ =500В

• защита от неправильной полярности напряжения

Есть

• защита от короткого замыкания

Есть

Номинальное напряжение силовых цепей:

• по IEC 60947-1, EN 60947-1

~500 В; допустимый диапазон до ~575 В

• по CSA и UL, не более

~600 В

Номинальное напряжение изоляции силовых цепей

~690 В

Импульсное напряжение изоляции силовых цепей

6 кВ

2.5 кВ

Номинальная частота переменного тока

50/ 60 Гц

Допустимый ток силовых цепей:

• при температуре +55ºC

20 А/ при сечении жил кабеля 2.5 мм²; 30 А/ при сечении жил кабеля 4.0 мм²

• при температуре +40ºC

25 А/ при сечении жил кабеля 2.5 мм²; 35 А/ при сечении жил кабеля 4.0 мм²

Потребляемый ток, типовое значение:

• из цепи 1L+

70 мА

• из цепи 2L+

170 мА

Минимальный ток отключения при обрыве фазы силовой цепи (100%-й разбаланс токов)

0.85 х Ie

Цепь управления электромагнитным тормозом

Управление =24В электромагнитным тормозом:

• категория использования по IEC 6947-4-1 и VDE 0660, часть 102

DC 13

• максимальная мощность обмотки электромагнита

70 Вт

• номинальный ток обмотки электромагнита

3 А

Управление ~400В электромагнитным тормозом:

• категория использования по IEC 6947-4-1 и VDE 0660,

AC 15

• максимальная мощность обмотки электромагнита

200 ВА

• номинальный ток обмотки электромагнита

0.5 А

Управление =500В электромагнитным тормозом:

• категория использования по IEC 6947-4-1 и VDE 0660, часть 102

AC 13

• максимальная мощность обмотки электромагнита

100 Вт

• номинальный ток обмотки электромагнита

0.2 А

Силовая коммутационная аппаратура

Автоматический выключатель:

• New List ul1
  • New List ul2

· класс отключения

10

-

• максимально допустимый ток

12 А

-

• диапазоны настройки защиты от перегрузки

От 0.14 … 0.2 А до 9 … 12 А

-

• уставка защиты мгновенного действия

12 номинальных токов, фиксированная

-

• коммутируемый ток короткого замыкания при номинальном токе до 12 А

50 кА

-

• механический срок службы контактов, не менее

100000 циклов

-

Электронная защита от перегрузки:

• класс отключения

-

10

• номинальный ток

-

2.18 … 5.95 А

• диапазоны настройки защиты от перегрузки

-

От 0.6 … 2.18 А до 2.0 … 5.95 А

Предохранители защиты от короткого замыкания

-

Ток короткого замыкания 100 кА

Контактор:

• категория использования по IEC 6947-4-1 и VDE 0660, часть 102

AC 2, AC 3

AC 53b

• максимальная мощность 3-фазного двигателя

5.5 кВт/ ~400В

-

• номинальный ток

12 А

2.18 … 5.95 А

• максимальное количество включений при Ta=0.1с и 50%-м периоде отключения

80 включений в час

-

• механический срок службы контактов, не менее

10 000 000 циклов

-

• задержка включения дополнительного контакта

29 … 59 мс

-

• задержка отключения дополнительного контакта

26 … 34 мс

-

• режимы работы

-

S1, S2, S3, S4

• время включения

-

300 мс

• минимальная пауза между двумя включениями

-

1 с

Условия эксплуатации

Диапазон температур:

• рабочий

0 … +55ºC

• хранения и транспортировки

-40 … +70ºC

Относительная влажность

5 … 100%

Атмосферное давление

1080 … 795 ГПа

Вибрационные нагрузки в диапазоне частот:

• 10 … 58 Гц

С постоянной амплитудой 0.15 мм

• 58 … 150 Гц

С постоянным ускорением 2 g

Ударные нагрузки

Полусинусоидальные воздействия, пиковое значение 15 g в течение 11 мс
