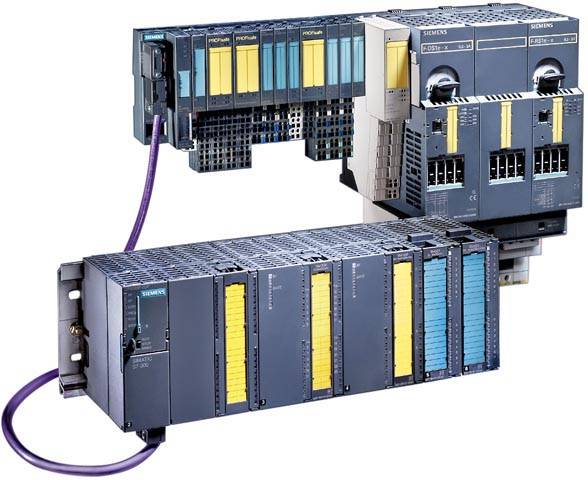

 Силовые модули Failsafe в станции ET 200S PROFIsafe Первые в мире силовые модули Failsafe Силовые модули Failsafe разработаны на базе силовых модулей с улучшенным набором характеристик. Новые модули оснащены встроенными компонентами автоматики безопасности, что существенно снижает затраты на монтаж систем безопасности. Если по команде экстренного отключения питания (NOT-AUS) контактор двигателя не отключается, то встроенная автоматика безопасности производит отключение контактора более высокого уровня. Общее время срабатывания защиты остается практически неизменным.
Все свойства силовых модулей с улучшенным набором характеристик Простота монтажа, компактность, коммутационная способность до 7,5 кВт (16 A). Более высокие значения отключаемых токов короткого замыкания.
Назначение Силовые модули Failsafe предназначены для работы в составе станций распределенного ввода-вывода ET 200S PROFIsafe. При необходимости силовые модули PROFIsafe могут работать в сочетании с обычными реле безопасности, а также компонентами автоматики безопасности AS-интерфейса (смотри рисунок ниже).

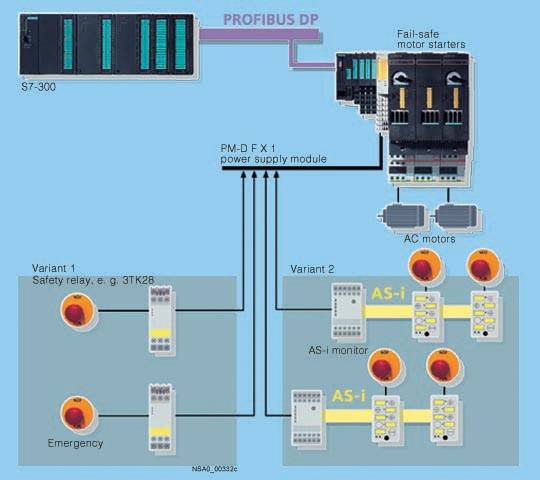

Высокая гибкость Силовые модули PROFIsafe: совместное использование силовых модулей Failsafe и модулей питания PM-D F PROFIsafe обеспечивает возможность селективного аварийного отключения оборудования. Каждый модуль PM-D F PROFIsafe способен обслуживать до 6 отключающих групп на основе силовых модулей PROFIsafe. Первый уровень безопасности обеспечивает программа безопасного управления (F-программа) программируемого контроллера SIMATIC. Связь ET 200S PROFIsafe с обычными реле безопасности осуществляется через размножитель F-CM с 4 переключающими контактами. Реле безопасности (вариант 1) или компоненты автоматики безопасности AS-интерфейса (вариант 2) воздействуют на модуль питания PM-D F X1 станции ET 200S, что позволяет производить выборочное отключение двигателей.
 Силовой модуль Failsafe с компонентами автоматики безопасности AS-интерфейса и реле защиты 3TK28 Преимущества по сравнению с традиционными системами безопасности - значительное сокращение количества используемой аппаратуры
- сокращение времени монтажа и наладки системы
- высокий коэффициент готовности силовых модулей PROFIsafe
|
Дизайн Высокая гибкость в технике безопасности Пускатель повышенной безопасности Failsafe PROFISAFE: при использовании в EMERGENCY-STOP пускатели выборочно выключаются через модуль контроля питания PM-DF. Для каждого модуля контроля мощности может быть сформировано шесть отключаемых групп. Отказоустойчивые, свободнокоммутируемые контакторы Simatic обеспечивают связь с помощью интерфейса с соответствующими датчиками Failsafe. Интерфейс между PROFIsafe и обычными системами безопасности реализуется через Failsafe контактный множитель F-CM с четырьмя контактами. Пускатель Failsafe с реле безопасности (вариант 1) или AS-интерфейс Safety at Work (вариант 2): с помощью контура деблокирования монитора интерфейса AS-i Safety или защитного реле, ориентированные на защиту сигналы через клеммник модуля контроля питания PM-D F X1 попадают в ET 200S и тем самым воздействуют на пускатели Failsafe, которые производят селективное отключение двигателей. Пускатель повышенной безопасности Failsafe с AS-i Safety at Work и 3TK28 |

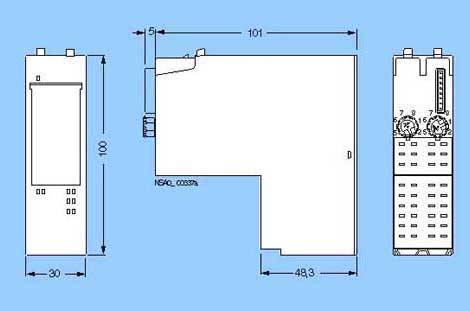

Технические данныеМодуль питания PM-D F PROFIsafe | Габариты и масса | | Габариты в мм | 30 x 196,5 x 117,5 (включая терминальный модуль) | | Масса | 112 г | | Общие данные | | Количество выходов коммутации P-шин | 6 групп (группы безопасности 1 … 6) | | Напряжение питания внутренней шины | U1 | | Адресное пространство | | - в области отображения входных сигналов
| 5 байт | - в области отображения выходных сигналов
| 5 байт | | Максимальный уровень безопасности | | | | SIL3 | | | AK 6 | | | Категория 4 | | Напряжения, токи, потенциалы | | Номинальное напряжение питания | =24 В | | Гальваническое разделение цепей | | - между выходами и внутренней шиной
| Есть | - между выходами и цепями питания
| Нет | | | Нет | - между выходами/ цепями питания и экраном
| Есть | | Состояния, прерывания, диагностика | | Индикация состояний | Зеленый светодиод на группу безопасности SG Зеленый светодиод индикации наличия напряжения питания электроники Зеленый светодиод индикации наличия напряжения питания нагрузки | | Диагностические прерывания | „AN“ | | Диагностические функции | | - индикация обобщенного сигнала ошибки
| Красный светодиод (SF) | - считывание диагностической информации
| Возможно | | Настраиваемые параметры | | Адрес модуля | Настройка: | | | 1. передачей параметров через внутреннюю шину | | | 2. с помощью 10-полюсного DIL-переключателя на левой стенке модуля | | | Программно заданный адрес сравнивается с адресом, установленным переключателем |
Модуль питания PM-D F X1 | Габариты и масса | | Габариты | 30 x 196,5 x 117,5 мм (включая терминальный модуль) | | Масса | 550 г (включая терминальный модуль) | | Общие данные | | Диапазон рабочих температур | 0 … +60 °C | | Степень защиты | IP 20 | | Максимальный уровень безопасности | | | | SIL 3 | | | AK 5 или AK 6 | | | Категория 4 | | Периодичность поверок | | | | 10 лет | | Напряжения, токи, потенциалы | | Напряжение Us | =21,6 … 26,4 В, до 60 °C | | Ток Ie | 6 A внутренняя шина безопасности предохранитель 7 A | | Рекомендуемая защита от короткого замыкания | Выключатель gL/gG 6,3 A | | Работа с | | - силовыми модулями с встроенными компонентами автоматики безопасности
| Есть | - силовыми модулями, оснащенными компонентами SIGUARD
| Нет | | | Нет | | | Нет | | Потребляемый ток | | - от внутренней шины станции
| ≤ 10 мА | | | ≤ 35 мА | | | ≤ 15 мА | | Состояния, прерывания, диагностика | | Прерывания | Нет | | Диагностические функции | | | | Красный светодиод SF | - контроль наличия напряжения питания электроники U 1 (PWR)
| Зеленый светодиод PWR | - контроль групп безопасности
| Зеленые светодиоды SG1 … SG6 | - считывание диагностической информации
| Есть | | Сертификаты и одобрения | | TUV | Есть | | UL-, CSA-сертификаты | Есть |

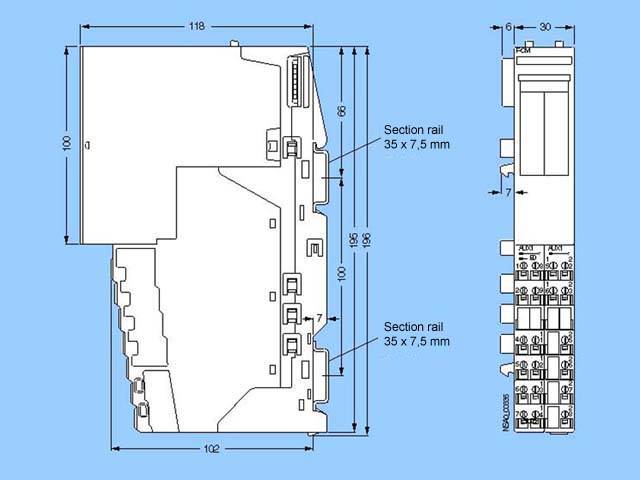

Терминальный модуль TM-PFX30 S47 | Габариты и масса | | Габариты | 30 x 196,5 x 102 мм | | Глубина с модулем питания | 117,5 мм | | Масса | 375 г | | Изоляция и напряжение внутренней шины | | Испытательное напряжение изоляции | 500 В | | Напряжение внутренней шины | =24 В | | Максимальный ток внутренней шины | 10 А | | Сечения подключаемых проводников | | Одножильные проводники, мм2 | 1 x (0,14 … 2,5), по IEC 60947 1 x 2,5 | | Многожильные проводники с наконечниками, мм2 | 1 x (0,14 … 1,5), по IEC 60947 | | Одно- или многожильные проводники AWG | 1 x (18 … 22) | | Подключение внешних цепей | | Винты | Gr. 1 | | Усилие затяга | 0,4 … 0,7 Нм |
Размножитель контактов F-CM | Габариты и масса | | Габариты | 30 x 196,5 x 117,5 мм (включая терминальный модуль) | | Масса | 550 г (включая терминальный модуль) | | Общие данные | | Количество релейных выходов | 4 (4 x 1-канальных или 2 x 2-канальных) | | Напряжение питания внутренней шины | U1 (от PM-D F / PM-D FX1) | | Максимальный уровень безопасности | | | | SIL3 | | | AK 6 | | | Категория 4 | | Напряжения, токи, потенциалы | | Коммутационная способность контакта реле | Категория использования DC-13 (Ie / Ue): 1,5 A / 24 В | | Гальваническое разделение цепей | | - между выходами и внутренней шиной
| Есть | - между выходами и цепями питания модуля
| Есть | | | Есть | - между выходами/ цепями питания и экраном
| Есть | | Состояния, прерывания, диагностика | | Светодиоды индикации состояний | PWR и STAT | | Диагностические прерывания | Нет | | Диагностические функции | | | | Красный светодиод (SF) | - считывание диагностической информации
| Возможно | - индикация наличия напряжения питания электроники U1 (PWR)
| Зеленый светодиод PWR | | | Зеленый/красный светодиод STAT |

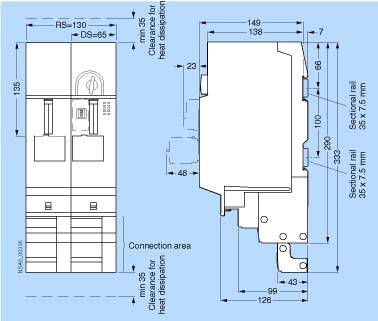

Силовые модули F-DS1e-x / F-RS1e-x | | Нереверсивный | Реверсивный | | Габариты и масса | | Габариты | 65 x 290 x 150 мм (включая терминальный модуль) | 130 x 290 x 150 мм (включая терминальный модуль) | | Высота с установленным терминальным блоком PE/N | 332 мм | | Глубина с установленным модулем управления 2DI | 173 мм | | Масса | 1700 г (включая терминальный блок PE/N) | 2300 г (включая терминальный блок PE/N) | | Общие данные | | Коммутационная способность | Тип 2, Ie ≤ 16 A при 400 В | | Внутреннее напряжение питания | U1 (от PM-D F / PM-DF X1) | | Максимальный уровень безопасности | | | | SIL3 | | | AK 6 | | | Категория 4 | | Напряжения, токи, потенциалы | | Максимальная мощность нагрузки | 7,5 кВт при ~400 В с диапазонами настройки защит: 0,3 … 3 A 2,4 … 8 A 2,4 … 16 A | | Состояния, прерывания, диагностика | | Индикация состояний | SF, DEVICE и C-STAT, SG1 … SG6 | | Диагностические функции | | | | Красный светодиод (SF) | - считывание диагностической информации
| Возможно |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 3RK1301-0AB13-0AA4 | F-DS1E-X FOR ET 200S FAILSAFE DIRECT STARTER SETTING RANGE 0.3...3A MECHANICAL SWITCHING ELECTRONIC PROTECTION EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 1.693 | 3 - 5 недель (A) | 1 | | 3RK1301-0AB13-1AA4 | F-RS1E-X FOR ET 200S FAILSAFE REVERSING STARTER SETTING RANGE 0.3...3A MECHANICAL SWITCHING ELECTRONIC PROTECTION EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 2.517 | 3 - 5 недель (A) | 1 | | 3RK1301-0BB13-0AA4 | F-DS1E-X FOR ET 200S FAILSAFE DIRECT STARTER SETTING RANGE 2.4...8A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 1.717 | 4 - 6 недель (B) | 1 | | 3RK1301-0BB13-1AA4 | F-RS1E-X FOR ET 200S FAILSAFE REVERSING STARTER SETTING RANGE 2.4...8A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 2.576 | 4 - 6 недель (B) | 1 | | 3RK1301-0CB13-0AA4 | F-DS1E-X FOR ET 200S FAILSAFE DIRECT STARTER SETTING RANGE 2.4...16A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 7.5KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI CONTROL MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 1.673 | 3 - 5 недель (A) | 1 | | 3RK1301-0CB13-1AA4 | F-RS1E-X FOR ET 200S FAILSAFE REVERSING STARTER SETTING RANGE 2.4...16A MECHANICAL SWITCHING ELECTRONIC PROTECTION AC-3/TO 7.5KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI CONTROL MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE | 2.513 | 3 - 5 недель (A) | 1 | | 3RK1903-2AC00 | SIMATIC DP, ET 200S, M65-PE/N-F: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ НА ТЕРМ. МОДУЛИ TM-DS65S32-01 FS L И TM-RS130S32-01 FS L; С ТОРЦЕВЫМ УЧАСТКОМ ШИНЫ N/PE; C КЛЕММОЙ ДЛЯ ПОДКЛЮЧЕНИЯ К N/PE | 0.093 | 3 - 5 недель (A) | 1 | | 3RK1903-2AC10 | SIMATIC DP, ET 200S, M65-PE/N-S: ОПЦИОНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ НА ТЕРМИНАЛЬНЫЕ МОДУЛИ TM-DS65S31-01 S И TM-RS130S31-01 S; СО СКВОЗНЫМ УЧАСТКОМ ШИНЫ НЕЙТРАЛЬНОГО ПРОВОДА (N) ИЛИ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ (PE); C КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К PE/N | 0.099 | 3 - 5 недель (A) | 1 | | 3RK1903-3AC00 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-DS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ И 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К ИСТОЧНИКУ 3-ФАЗНОГО ПЕРЕМЕННОГО ТОКА | 0.471 | 3 - 5 недель (A) | 1 | | 3RK1903-3AC10 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 65 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-DS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ | 0.473 | 3 - 5 недель (A) | 1 | | 3RK1903-3AD00 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 130 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-RS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ И 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ К ИСТОЧНИКУ 3-ФАЗНОГО ПЕРЕМЕННОГО ТОКА | 0.807 | 3 - 5 недель (A) | 1 | | 3RK1903-3AD10 | SIMATIC DP, ET200S, СИЛОВОЙ ТЕРМИНАЛЬНЫЙ МОДУЛЬ ШИРИНОЙ 130 ММ ДЛЯ УСТАНОВКИ МОДУЛЯ F-RS1E-X, С 3 КЛЕММАМИ ДЛЯ ПОДКЛЮЧЕНИЯ НАГРУЗКИ | 0.848 | 3 - 5 недель (A) | 1 |
|
