 | Заказные данные |
Фланец С помощью раздельных фланцев из алюминия или нерж. стали сенсоры Echomax от Siemens Milltronics могут монтироваться на фланцевые стояки. Они бывают трех размеров, соответствующих нормам ANSI, DIN и JIS.
Технические данные
| | Заказные данные |
Фланец | Номинальный размер | 75 мм | 100 мм | 150 мм |
|---|---|---|---|
| Стыковочный размер | |||
| ANSI | 3" ANSI | 4" ANSI | 6" ANSI |
| DIN | DN80 до PN10 | DN100 до PN10/16 | DN150 до PN10/16 |
| JIS | 10K-3B | 10K-4B | 10K-6B |
| Внешний диаметр в сборе | 200 мм (7.87") | 230 мм (9.06") | 280 мм (11.02") |
| Излучатель | XCT-8, XPS-10 | XCT-8, XPS-10 | XCT-8, XPS-10/ 10F, XCT-12, XPS-15/15F |
| Диаметр отверстия штыря | 155 мм (6.10") | 175 мм (6.89") | 241 мм (9.49") |
| Отверстие для штыря | 22 x 27 мм (0.87 x 1.06") | 22 x 35 мм (0.87 x 1.38") | 22 мм (0.87") |
| Давление | макс. 200 kPa (2 bar или 20 psi) |
|
|
| Температура | В зависимости от ограничений сенсора |
|
|

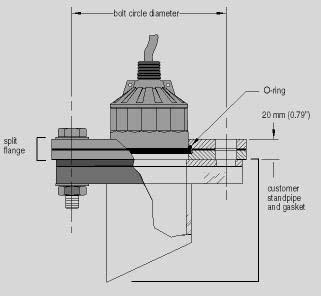

Чертеж
| | Заказные данные |
Фланец
Раздельный фланец
