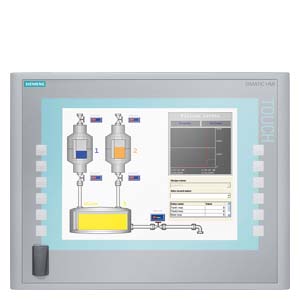

Фронтальная панель с функциональными клавишами Фронтальная панель 15" с функциональными клавишами для Panel PC в автомобильной промышленности
Фронтальная панель с клавишами управления перемещениями для Panel PC в автомобильной промышленности
Фронтальная панель 15.1" с клавишами управления перемещениями представляет из себя фронтальную часть для Panel PC. Клавиши управления перемещениями предназначены для интуитивной прямой активизации перемещений на установке. Это просто устройство отображения, алфавитно-цифровой ввод осуществляется с помощью внешней клавиатуры и мыши.
Особенности
Фронтальная панель с функциональными клавишами - Дисплей с дополнительными функциональными клавишами для эффективного и прямого управления перемещениями
- Поверхность дисплея устойчива к воздействию сварочных брызг
- Функциональные клавиши 24В для подключения к дискретным входам ПЛК
- Клеммные колодки с кодовым замком
Область применения

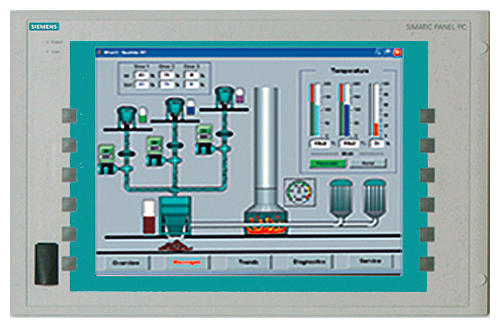

Фронтальная панель с функциональными клавишами Фронтальная панель для Panel PC с функциональными клавишами разработана для построения человеко-машинного интерфейса в автомобильной промышленности в качестве дисплея для управляющего компьютера.
Фронтальная панель с функциональными клавишами применяется тогда, когда помимо ввода с помощью традиционной клавиатуры и мыши необходимо осуществлять прямой ввод в ПЛК для эффективного управления перемещениями с помощью функциональных клавиш, привязанных к пиктограммам на экране.

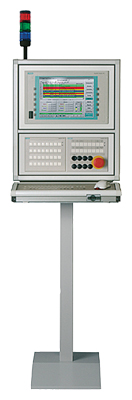

Пример применения: Управляющий компьютер в автомобильной промышленности
Дизайн
Фронтальная панель с функциональными клавишами - 2 x 6 функциональных клавиш (=24В) с левой и правой стороны дисплея
- Функциональные клавиши подключаются к ПЛК, используя клеммные блоки с кодовым замком
- Поверхность дисплея устойчива к брызгам от сварки
- USB интерфейс на передней панели
- Внешние размеры и монтажный проем такие же, как у стандартного продукта
- Степень защиты передней панели IP65
Технические данные
Фронтальная панель с функциональными клавишами | Фронтальная панель 15" с функциональными клавишами | |
|---|---|
| Дисплей | 15.1" TFT |
| Разрешение (пиксели) | 1024 x 768 |
| Основные характеристики | Как у фронтальной панели 15.1" для PC 677 |
| Характеристики | |
| Интерфейсы | USB интерфейс на передней панели |
| Подключение к Panel PC | PC 477, PC 677 компактной и распределенной версии |
| Количество клавиш | 2 x 6 функциональных клавиш (=24В) с левой и правой стороны, подключение через клеммные блоки |
Возможные модификации
- Пользовательский дизайн
- Модификация дизайна фронта
Дальнейшая информация
Фронтальная панель с функциональными клавишами Оценка стоимости
Спецификация продукта согласно требованиям заказчика.
Оценка стоимости специалистами SIMATIC HMI:
- Разовые затраты
- Затраты на опытный образец
- Цена стандартного устройства
- Общие условия (соглашение по продукту)
Минимальное ежегодное количество/закупочное количество (минимальное количество на тип: 20), которое согласовано с заказчиком для данного проекта.
Пользовательские продукты могут быть заказаны только вместе с подписанием соглашения по продукту.
Пользовательские заказные номера назначаются в процессе формирования соглашения по продукту.
