 | Дизайн | | Схема подключения |

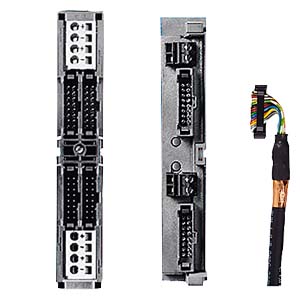

Фронтальные штекеры S7-300 В CPU 31xC к фронтальному соединителю Х1 может подключаться до 3 соединительных кабелей. Ответные части этих кабелей соединяются с клеммными блоками. К соединителю Х2 центрального процессора подключается фронтальный соединитель, используемый для 32-канальных сигнальных модулей.
К одному фронтальному соединителю 16- или 32-канальных сигнальных модулей может подключаться от 2 до 4 соединительных кабелей.
К одному 20- или 40-полюсному фронтальному соединителю аналогового модуля может подключаться от 2 до 4 экранированных соединительных кабелей.
В зависимости от величины тока, протекающего через соединительный кабель, цепи питания подключаются либо к контактам фронтального соединителя, либо к контактам клеммного блока.
Интеграция
| | Дизайн | | Схема подключения |
Фронтальные штекеры S7-300 Фронтальные соединители SIMATIC TOP connect устанавливаются на модули S7-300 вместо фронтальных соединителей стандартного исполнения. Они имеют от 2 до 4 разъемов для подключения соединительных кабелей, а также 2- или 4-полюсными соединителями для подключения цепей питания. Клеммные блоки SIMATIC TOP connect имеют несколько вариантов исполнений, которые ориентированы на использование с CPU 31xC (X1), 16- и 32-канальными дискретными модулями с токами нагрузки на канал до 0.5 A, модулями вывода дискретных сигналов =24 В/2 A, аналоговыми модулями ввода-вывода.
- Использование с компонентами SIMATIC S7-300Фронтальные соединители SIMATIC TOP connect используются вместо стандартных фронтальных соединителей 6ES7392-1AJ00-0AA0, 6ES7392-1BJ00-0AA0, 6ES7921-3AH00-0AA0, 6ES7392-1AM00-0AA0 и 6ES7392-1BM01-0AA0, 6ES7921-3AH20-0AA0
- Схемы фронтальных соединителей можно найти в Internet.
Технические данные
| | Дизайн | | Схема подключения |
Фронтальные штекеры S7-300 Электрические параметры
| Технические данные | |
|---|---|
| Номинальное рабочее напряжение | =24 В |
| Максимально допустимое напряжение | =60 В |
| Максимально допустимый длительный ток
|
1 A |
| Максимально допустимый суммарный ток | 4 A/ на 8 контактов группы |
| Диапазон рабочих температур | 0 ... + 60°C |
| Испытательное напряжение изоляции | 0.5 кВ, 50 Гц, 60 с |
| Воздушные зазоры | IEC 664 (1980), IEC 664 A (1981),в соответствии с DIN VDE 0110 (01.89),класс перенапряжений II, степень загрязнений 2 |
Правила подключения внешних цепей
| Фронтальный соединитель SIMATIC TOP connect | ||
|---|---|---|
|
| Контакты для подключения цепи питания | |
|
| До 4 контактов | |
|
| Контакты-защелки | Контакты под винт |
| Сечение жил кабелей | ||
| Литые жилы | Нет | |
| Гибкие жилы с или без наконечников | 0,25 ... 1.5 мм2 | |
| Количество проводников на контакт | 1 или 2 сечением до 1.5 мм2 (суммарное сечение) с общим наконечником | |
| Максимальный диамерт оболочки кабеля | 3.1 мм | |
| Длина зачистки жил | ||
| 6 мм | |
| - | |
| Наконечники по DIN 46228 | ||
| От A; длиной 5 ... 7 мм | |
| - | |
| - | |
| Ширина отвертки | 3.5 мм (цилиндрическая) | |
| Усилие зажима проводников | - | 0.4 ... 0.7 Нм |
| Фронтальный соединитель SIMATIC TOP connect | ||
|---|---|---|
|
| Контакты для подключения цепи питания | |
|
| До 8 контактов | |
|
| Контакты-защелки | Контакты под винт |
| Сечение жил кабелей | ||
| Литые жилы | Нет | |
| Гибкие жилы с или без наконечников | 0.25 ... 0.75 мм2 | |
| Количество проводников на контакт | 1 или 2 сечением до 0.75 мм2 (суммарное сечение) с общим наконечником | |
| Максимальный диамерт оболочки кабеля | 2.0 мм | |
| Длина зачистки жил | ||
| 6 мм | |
| - | |
| Наконечники по DIN 46228 | ||
| От A; длиной 5 ... 7 мм | |
| - | |
| - | |
| Ширина отвертки | 3.5 мм (цилиндрическая) | |
| Усилие зажима проводников | - | 0.4 ... 0.7 Нм |
Чертеж
| | Дизайн | | Схема подключения |

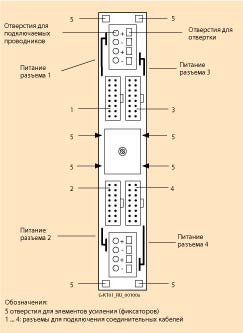

Фронтальные штекеры S7-300 Назначение контактов фронтального соединителя для 32-канальных дискретных модулей и соединителя X2 CPU 31xC
Заказные номера:
- 6ES7921-3AA20-0AA0
- 6ES7921-3AB20-0AA0
Вид с фронтальной стороны
В зависимости от типа соединителя подключение цепей питания выполняется через контакты-защелки или контакты под винт.
В следующей таблице приведено соответствие разъемов подключения соединительных кабелей адресации каналов сигнальных модулей.
| Соответствие разъемов подключения соединительных кабелей адресации 32-канальных сигнальных модулей, а также каналов соединителя X2 центральных процессоров CPU 31xC | |||
|---|---|---|---|
| Разъем подключения соединительного кабеля | Адресация в | ||
|
| Модуле ввода дискретных сигналов | Модуле вывода дискретных сигналов | Модуле ввода-вывода дискретных сигналов и CPU 31xC (X2) |
| 1 | EB x | AB x | EB x |
| 2 | EB (x+1) | AB (x+1) | EB (x+1) |
| 3 | EB (x+2) | AB (x+2) | AB x |
| 4 | EB (x+3) | AB (x+3) | AB (x+1) |

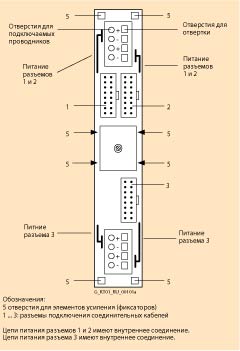

Назначение контактов фронтального соединителя для соединителя X1 центрального процессора CPU 312C
Заказные номера:
- 6ES7921-3AI20-0AA0
- 6ES7921-3AK20-0AA0
Вид с фронтальной стороны
В зависимости от типа соединителя подключение цепей питания выполняется через контакты-защелки или контакты под винт.
В следующей таблице приведено соответствие разъемов подключения соединительных кабелей адресации каналов CPU 312C (соединитель X1).
| Соответствие разъемов подключения соединительных кабелей адресации каналов CPU 312C (соединитель X1) | |
|---|---|
| Разъем подключения соединительного кабеля | Адресация каналов разъема X1 центрального процессора CPU 312C |
| 1 | EB x |
| 2 | EB (x+1) |
| 3 | AB x |

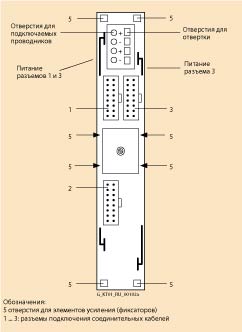

Назначение контактов фронтального соединителя, устанавливаемого на разъем X1 центральных процессоров CPU 313C, 314C-2PtP, 314C-2DP
Заказные номера:
- 6ES7921-3AL20-0AA0
- 6ES7921-3AM20-0AA0
Вид на разъем X1 CPU 313C, 314C-2PTP, 314C-2DP с фронтальной стороны
В зависимости от типа соединителя подключение цепей питания выполняется через контакты-защелки или контакты под винт.
В следующей таблице приведено соответствие разъемов подключения соединительных кабелей адресации каналов разъема X1 центральных процессоров CPU 313C, CPU 314C-2PtP, CPU 314C-2 DP.
| Соответствие разъемов подключения соединительных кабелей адресации каналов CPU 313C, 314C-2PTP, 314C-2DP (соединитель X1) | |
|---|---|
| Разъем подключения соединительного кабеля | Адресация каналов разъема X1 центрального процессора CPU 313C, 314C-2PTP, 314C-2DP |
| 1 | PEW x+0; PEW x+2; PEW x+4 |
| 2 | PEW x+6; PEW x+8; PAW x+0; PAW x+2 |
| 3 | EB x |
Схема подключения
| | Дизайн | | Схема подключения |
Фронтальные штекеры S7-300 Схемы подключения для фронтальных штекеров S7-300.
Фронтальные штекеры S7-300
| Фронтальные штекеры (Компактные CPU 312C) | 6ES7921_3aj20_0AA0.PDF |
|---|---|
| 6ES7921-3AJ20-0AA0 |
|
| 6ES7921-3AK20-0AA0 |
|
| Фронтальные штекеры (Компактные CPU 313C/314C-2PTP/314C-2DP) | 6ES7921_3al20_0AA0.PDF |
| 6ES7921-3AL20-0AA0 |
|
| 6ES7921-3AM20-0AA0 |
|
| Фронтальные штекеры (цифровые 2 x 8 I/O) | 6ES7921_3aa00_0AA0.PDF |
| 6ES7921-3AA00-0AA0 |
|
| 6ES7921-3AB00-0AA0 |
|
| Фронтальные штекеры (цифровые 4 x 8 I/O) | 6ES7921_3aa20_0AA0.PDF |
| 6ES7921-3AA20-0AA0 |
|
| 6ES7921-3AB20-0AA0 |
|
| Фронтальные штекеры (1 x 8 выходов) для 2 A цифровых выходов | 6ES7921_3ac00_0AA0.PDF |
| 6ES7921-3AC00-0AA0 |
|
| 6ES7921-3AD00-0AA0 |
|
| Фронтальные штекеры 20-контактные (аналоговые) | 6ES7921_3af00_0AA0.PDF |
| 6ES7921-3AF00-0AA0 |
|
| 6ES7921-3AG00-0AA0 |
|
| Фронтальные штекеры 40-контактные (аналоговые) | 6ES7921_3af20_0AA0.PDF |
| 6ES7921-3AF20-0AA0 |
|
| 6ES7921-3AG20-0AA0 |
|
Заказные данные
| | Дизайн | | Схема подключения |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7921-3AA00-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ 16-КАНАЛЬНЫХ МОДУЛЕЙ ВВОДА-ВЫВОДА ДИСКР. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛЮЧЕНИЕ ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ-ЗАЩЕЛКАМИ | 38.16 |
| 6ES7921-3AA20-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ 32-КАНАЛЬНЫХ МОДУЛЕЙ ВВОДА-ВЫВОДА ДИСКР. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ-ЗАЩЕЛКАМИ | 53.00 |
| 6ES7921-3AB00-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ 16-КАНАЛЬНЫХ МОДУЛЕЙ ВВОДА-ВЫВОДА ДИСКР. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 38.16 |
| 6ES7921-3AB20-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ 32-КАНАЛЬНЫХ МОДУЛЕЙ ВВОДА-ВЫВОДА ДИСКР. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 53.00 |
| 6ES7921-3AC00-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ МОДУЛЕЙ ВЫВОДА ДИСКР. СИГНАЛОВ (ДО 2А НА КАНАЛ), ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ-ЗАЩЕЛКАМИ | 44.52 |
| 6ES7921-3AD00-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ МОДУЛЕЙ ВЫВОДА ДИСКР. СИГНАЛОВ (ДО 2А НА КАНАЛ), ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 44.52 |
| 6ES7921-3AF00-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ МОДУЛЕЙ ВВОДА АНАЛОГ. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ-ЗАЩЕЛКАМИ | 38.16 |
| 6ES7921-3AF20-0AA0 | 592 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ МОДУЛЕЙ ВВОДА АНАЛОГ. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ КРУГЛЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ-ЗАЩЕЛКАМИ | 55.65 |
| 6ES7921-3AG00-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ МОДУЛЕЙ ВВОДА АНАЛОГ. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 38.16 |
| 6ES7921-3AG20-0AA0 | 592 | SIMATIC S7-300, 40-ПОЛЮСНЫЙ ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ МОДУЛЕЙ ВВОДА АНАЛОГ. СИГНАЛОВ, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ КРУГЛЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 55.65 |
| 6ES7921-3AK20-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ УСТАНОВКИ НА РАЗЪМ Х1 CPU 312C, ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛЮЧЕНИЕ ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 58.30 |
| 6ES7921-3AM20-0AA0 | 592 | SIMATIC S7-300, ФРОНТ. СОЕДИНИТЕЛЬ SIMATIC TOP CONNECT ДЛЯ УСТАНОВКИ НА РАЗЪМ Х1 CPU 313C/ CPU 314C-2PTP/ CPU 314C-2DP, ПОДКЛ. ВНЕШНИХ ЦЕПЕЙ ВИТЫМ ЛЕНТОЧНЫМ КАБЕЛЕМ, ПОДКЛ. ПИТАНИЯ ЧЕРЕЗ ТЕРМИНАЛЬНЫЙ БЛОК С КОНТАКТАМИ ПОД ВИНТ | 58.30 |
