 | Дизайн | | Схема подключения |

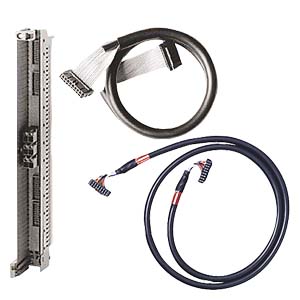

Фронтальные штекеры S7-400 Подключение до 2 соединительных кабелей или одного плоского кабеля 2 x 16 жил в круглой оболочке к фронтальному соединителю 16-канального дискретного модуля (версия 2 A). Подключение до 4 соединительных кабелей или 2 плоских кабелей 2 x 16 жил в круглой оболочке к фронтальному соединителю 32-канального дискретного модуля. Клеммные блоки подключаются с другой стороны соединительных кабелей.
Подключение до 4 экранированных соединительных кабелей к фронтальному соединителю аналогового модуля с одним клеммным блоком для аналоговых модулей на соединительный кабель.
Подключение цепей питания производится либо к контактам фронтального соединителя, либо к контактам клеммного блока.
Интеграция
| | Дизайн | | Схема подключения |
Фронтальные штекеры S7-400 Фронтальные соединители SIMATIC TOP connect устанавливаются на сигнальные модули SIMATIC S7-400 вместо фронтальных соединителей стандартного исполнения. Они имеют 2 или 4 разъема для подключения соединительных кабелей и до 3 терминальных блоков для подключения цепей питания. Фронтальные соединители SIMATIC TOP connect имеют исполнения для установки на сигнальные модули ввода-вывода дискретных сигналов =24 В/0.5 A, для установки на модули вывода дискретных сигналов =24 В/2 A, а также для установки на модули ввода-вывода аналоговых сигналов.
- Использование с компонентами SIMATIC S7-400Фронтальные соединители SIMATIC TOP connect устанавливаются вместо фронтальных соединителей 6ES7 492-1AL00-0AA06ES7 492-1BL00-0AA06ES7 492-1CL00-0AA0
- Схемы назначения контактов фронтальных соединителей можно найти в Internet.
Технические данные
| | Дизайн | | Схема подключения |
Фронтальные штекеры S7-400 Электрические параметры
| Технические данные фронтального соединителя | |
|---|---|
| Номинальное рабочее напряжение | =24 В |
| Максимально допустимое рабочее напряжение | =60 В |
| Длительно допустимый ток
|
1 A |
| Максимально допустимый суммарный ток | 4 A/ на 8 контактов одной группы |
| Диапазон рабочих температур | 0 ... + 60 °C |
| Испытательное напряжение изоляции | 0.5 кВ, 50 Гц, 60 с |
| Воздушные зазоры | IEC 664 (1980), IEC 664 A (1981),в соответствии с DIN VDE 0110 (01.89),класс перенапряжений II, степень загрязнений 2 |
Правила подключения внешних цепей
| Фронтальный соединитель SIMATIC TOP connect | |
|---|---|
|
| Подключение цепей питания |
|
| До 4 контактов |
|
| Контакты под винт |
| Сечение жил подключаемых кабелей | |
| Литые жилы | Нет |
| Гибкие жилы с или без наконечников | 0.25 ... 1.5 мм2 |
| Количество проводников на контакт | 1 или 2 проводника сечением до 1.5 мм2 (суммарное сечение) с общим наконечником |
| Максимальный диаметр оболочки кабеля | 3.1 мм |
| Длина зачистки жил | |
| 6 мм |
| - |
| Наконечники по DIN 46228 | |
| От A; длина 5 ... 7 мм |
| - |
| - |
| Ширина отвертки | 3.5 мм (цилиндрическая) |
| Усилие зажима проводов | 0.4 ... 0.7 Нм |
| Фронтальный соединитель SIMATIC TOP connect | |
|---|---|
|
| Подключение цепей питания |
|
| До 6 контактов |
|
| Контакты под винт |
| Сечение жил подключаемых кабелей | |
| Литые жилы | Нет |
| Гибкие жилы с или без наконечников | 0.25 ... 0.75 мм2 |
| Количество проводников на контакт | 1 или 2 проводника сечением до 0.75 мм2 (суммарное сечение) с общим наконечником |
| Максимальный диаметр оболочки кабеля | 2.0 мм |
| Длина зачистки жил | |
| 6 мм |
| - |
| Наконечники по DIN 46228 | |
| От A; длина 5 ... 7 мм |
| - |
| - |
| Ширина отвертки | 3.5 мм (цилиндрическая) |
| Усилие зажима проводов | 0.4 ... 0.7 Нм |
Схема подключения
| | Дизайн | | Схема подключения |
Фронтальные штекеры S7-400 Ниже приведены схемы подключения фронтальных соединителей SIMATIC TOP connect для S7-400.
Фронтальные соединители для S7-400
| Фронтальный соединитель (4 x 8 DI/DO) | 6es7921-4ab00-0aa0.PDF |
|---|---|
| 6ES7921-4AB00-0AA0 |
|
| Фронтальный соединитель (2 x 8 DO) для 2 A дискретных выходов | 6es7921-4ad00-0aa0.PDF |
| 6ES7921-4AD00-0AA0 |
|
| Фронтальный соединитель (аналоговый) | 6es7921-4ag00-0aa0.PDF |
| 6ES7921-4AG00-0AA0 |
|
Заказные данные
| | Дизайн | | Схема подключения |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7921-4BC50-0AA1 | 592 | ФРОНТАЛЬНЫЙ ШТЕКЕР ДЛЯ ДИСКРЕТНЫХ МОДУЛЕЙ S7-400, ПРЕДВАРИТЕЛЬНО СОБРАН С 4 КРУГЛЫМИ КАБЕЛЯМИ, СЕЧЕНИЕ ПРОВОДНИКОВ 14 КВ.ММ, ДЛИНА КАБЕЛЕЙ 2,5 М, ДЛЯ ПОДКЛЮЧЕНИЯ ДИСКРЕТНЫХ МОДУЛЕЙ | 157.94 |
| 6ES7921-4BC50-0AB1 | 592 | ФРОНТАЛЬНЫЙ ШТЕКЕР ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ S7-400, ПРЕДВАРИТЕЛЬНО СОБРАН С 4 КРУГЛЫМИ КАБЕЛЯМИ, СЕЧЕНИЕ ПРОВОДНИКОВ 14 КВ.ММ, ДЛИНА КАБЕЛЕЙ 2,5 М, ДЛЯ ПОДКЛЮЧЕНИЯ АНАЛОГОВЫХ МОДУЛЕЙ | 157.94 |
| 6ES7921-4BF00-0AA1 | 592 | ФРОНТАЛЬНЫЙ ШТЕКЕР ДЛЯ ДИСКРЕТНЫХ МОДУЛЕЙ S7-400, ПРЕДВАРИТЕЛЬНО СОБРАН С 4 КРУГЛЫМИ КАБЕЛЯМИ, СЕЧЕНИЕ ПРОВОДНИКОВ 14 КВ.ММ, ДЛИНА КАБЕЛЕЙ 5 М, ДЛЯ ПОДКЛЮЧЕНИЯ ДИСКРЕТНЫХ МОДУЛЕЙ | 191.86 |
| 6ES7921-4BF00-0AB1 | 592 | ФРОНТАЛЬНЫЙ ШТЕКЕР ДЛЯ АНАЛОГОВЫХ МОДУЛЕЙ S7-400, ПРЕДВАРИТЕЛЬНО СОБРАН С 4 КРУГЛЫМИ КАБЕЛЯМИ, СЕЧЕНИЕ ПРОВОДНИКОВ 14 КВ.ММ, ДЛИНА КАБЕЛЕЙ 5 М, ДЛЯ ПОДКЛЮЧЕНИЯ АНАЛОГОВЫХ МОДУЛЕЙ | 191.86 |
