Измерительные циклы на примере измерения вала

Измерительные функции могут выполняться в зависимости от канала, включая все оси,запрограммированные в пакете измерения, и по оси из программы обработки деталей или из синхронных действий за пределами блока ЧПУ.

Измерительные циклы – это подпрограммы для решения определенных задач измерения. Они могут просо использоваться путем ввода значений для предустановленных параметров. В основном различают измерение инструмента и измерение детали. Для этой цели мы предлагаем Вам полный спектр измерительных циклов.

Особенности

• Возможностьподключения 2−х измерительных щупов одновременно
• Измерениев пространстве с фреймами
• Согласуемыережимы измерения с/без стирания остатка пути
• Индикацияи протоколирование параметров и результатов измерения (с измерительными циклами)
• Возможностьсчитывания результатов измерения в системах координат станка или детали
• Циклическоеизмерение с синхронными действиями параллельно обработке детали
• Измерениев режиме JOG для фрезерных станков

Благодаря преимуществам измерительных функций и цикловSINUMERIK обеспечивается точность обработки, сокращается вспомогательное время, исключаются источники ошибок, что в итоге приводит к дальнейшей существенной автоматизации процесса производства.

Функции

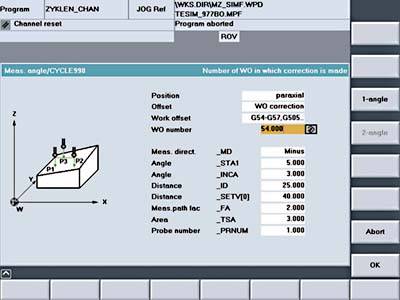

Измерительныециклы на примере измерения 2−х углов для определения положения плоскости в пространстве

При измерении инструмента установленный инструмент (у токарных станков обычно в револьвере) подводится к измерительному щупу, который либо неподвижен, либо с помощью механического приспособления вводится в рабочее пространство. Вычисленная автоматически геометрия инструмента заносится в соответствующий блок данных коррекции инструмента.

Для измерения детали измерительный щуп, как инструмент, подводится к зажатой детали. Благодаря гибкой структуре измерительных циклов возможно решение практически любых задач измерения для токарных и фрезерных станков.

В СЧПУ SINUMERIK реализуется принцип „измерения налету”. Преимуществом этого метода измерения является обработка сигнала щупа непосредственно в ЧПУ.Параметры измерения и результаты наглядно представляются в отдельных окнах, которые либо автоматически отключаются после завершения цикла, либо могут быть квитированы при запуске ЧПУ.

В результате измерения детали возможно либо автоматическое смещение нулевой точки детали, либо коррекция износа инструмента на разницу фактического/заданного значения.Результаты измерения могут протоколироваться в файл Измерительные циклы Siemens имеют стандартный протокол, которой может свободно изменяться пользователем в соответствии с его потребностями.

Для регистрации размеров инструмента и детали необходим контактный измерительный щуп, дающий постоянный сигнал (не импульс) при отклонении. Щуп должен переключаться без дребезга, при необходимости осуществляется механическая настройка.

Многонаправленные измерительные щупы могут использоваться для всех измерений инструментов и деталей на токарных и фрезерных станках. Двунаправленные измерительные щупы обрабатываются при измерении детали на фрезерных и обрабатывающих центрах как однонаправленные щупы, но не подходят для измерения инструмента.

Однонаправленные измерительные щупы могут использоваться для измерения деталей на фрезерных станках и обрабатывающих центрах с небольшими ограничениями, но совершенно не подходят для измерения инструмента и измерения деталей на токарных станках.

Мы предлагаем:

• Измерительныециклы для токарных станков
  • Измерение инструмента (калибровка/измерение) для токарных инструментов
  • Измерение инструмента для фрезерных инструментов и сверл на токарных станках
  • Калибровкаизмерительного щупа детали
  • 1−о точечное измерение детали
  • 2- х точечное измерение детали
• Измерительные циклы для фрезерных станков и обрабатывающих центров
  • Измерение инструмента (калибровка/измерение) для фрезерных инструментов
  • Калибровкаизмерительного щупа детали
  • Параллельноеоси измерение детали на отверстии/валу/пазу/перемычке/прямоугольнике
  • 1-о точечное измерение детали на плоскости
  • Измерение детали под любым углом на отверстии/валу/пазу/перемычке
  • Измерение углового положения детали (измерение 1/2−х углов)
  • Автоматическаянастройка внутреннего и наружного угла
  • Измерениесферы детали и автоматическая коррекция рабочего сдвига

Интеграция

Основные (в зависимости от канала) измерительные функции стандартно включены в базовую версию СЧПУ SINUMERIK 840Di sl/840D sl.

Измерение по оси, измерение из синхронных действий и непрерывное измерение могут быть реализованы как опции с функцией Измерение ступень 2. В SINUMERIK 840Di sl/840D sl измерительные циклы входят в системное программное обеспечение NCU с HMI-Embeddedи в ПО интерфейса управления HMI-Advanced и могут использоваться как опция с измерительными циклами.
