 | Обзор | | Схема подключения |
Функциональные модули Функциональные модули снабжаются блоками подключения, оснащенными реле или оптронами.Если на месте использования требуются другие уровни напряжения или мощности, то применяется блок подключения для выходных сигналов TPRo. Он просто и надежно преобразует выходной сигнал 24 В пост. тока к другому уровню напряжения или мощности. Если к контроллеру на месте использования нужно передавать входные сигналы 230 В перем. тока, то для этого имеется блок подключения с реле TPRi , который просто преобразует сигнал 230 В перем. тока в 24 В пост. тока. Это значит, что на стороне модуля Вы всегда имеете один и тот же уровень напряжения.
Дизайн
| | Обзор | | Схема подключения |
Функциональные модули Ниже приведен обзор назначения клемм блоков подключения.
Назначение клемм для блоков подключения (TPR) с реле

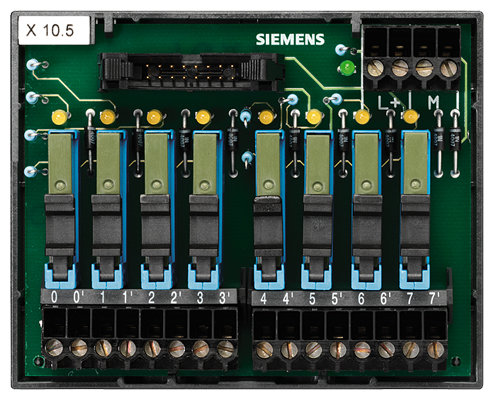

| Вид блока подключения спереди TPRo | Назначение клемм |
|---|---|
 | 2 x 2 клеммы для подключения потенциала 24 В пост. тока Светодиоды для сигнализации Реле с разъемами Нижний ряд Клеммы 0 - 7: Клеммы для полевых сигналов (выходы) при 2-проводном подключении |

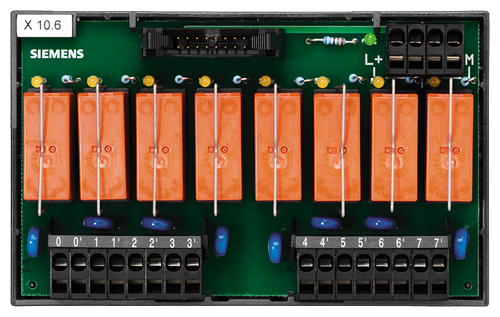

| Вид блока подключения спереди TPRi | Назначение клемм |
|---|---|
| 2 x 2 клеммы для подключения потенциала 24 В пост. тока Светодиоды для сигнализации Реле с разъемами Нижний ряд Клеммы 0 - 7: Подключения для полевых сигналов (входы) при 2-проводном подключении |
Функции
| | Обзор | | Схема подключения |
Функциональные модули Функциональные модули оборудованы светодиодами для оптической сигнализации.У TPRo желтые светодиоды указывают на наличие напряжения 24 В пост. тока на катушке реле.Желтый светодиод блока подключения с реле (TPRi) указывает, что контакт реле пропустил 24 В пост. тока к модулю.Это облегчает ввод в эксплуатацию и обеспечивает Вам постоянный обзор коммутационного состояния входов и выходов. В то же время зеленый светодиод указывает, имеется ли напряжение 24 В пост. тока для питания модуля.Клеммы для подключения входных и выходных сигналов спроектированы как винтовые или пружинные зажимы.Реле на обоих модулях снабжены розетками и могут быть заменены в случае неисправности.
Применение оптронов
Если для выходных сигналов требуются более высокие частоты коммутации реле блока подключения, то для увеличения частоты переключения реле просто может быть заменено оптроном (см. технические данные).
Информация о монтаже для блоков подключения (TPRo) относится только к номеру для заказа 6ES7924-0BD10-0BB0 и 6ES7924-0BD10-0BA0.
Влияние индуктивной нагрузки должно быть ослаблено извне с помощью эффективной цепи для защиты контактов реле; в TPR для этого никакие меры не предусмотрены.
При использовании реле (напр., Nais APE 30024):Должна быть обеспечена защита от перенапряжений (напр., Weidmüller 940149 0000 DK4U 60 V AC/85 V DC или эквивалентная), позволяющая преодолеть переходные напряжения ±2 кВ.
При использовании оптронов (напр., Nais AQE 34224 или Nais AQE 12124):Должна быть обеспечена защита от перенапряжений (напр., Weidmüller 940149 0000 DK4U 60 V AC/85 V DC или эквивалентная), позволяющая преодолеть переходные напряжения ±1 кВ.
Интеграция
| | Обзор | | Схема подключения |
Функциональные модули - Блок подключения с реле (TPRo) (для выходов)Если необходима гальваническая развязка или адаптация напряжения (напр., преобразование 24 В пост. тока в 230 В перем. тока) между выходными сигналами и сигналами на полевом уровне, используется клеммный блок с реле. На блоке подключения с реле пользователь имеет 8 клемм, выполненных по 2-проводной технологии, для полевых сигналов. Питающее напряжение может подаваться на модуль с блока подключения или от фронтального соединителя. Реле могут быть заменены оптронами. Здесь должны быть приняты во внимание электрические величины. Эти блоки подключения с реле снабжены светодиодами для оптической сигнализации.
- Блок подключения с реле (TPRo) (для входов)Если необходима гальваническая развязка или адаптация напряжения (напр., преобразование напряжения 230 В перем. тока в 24 В пост. тока) между полевыми и входными сигналами, то используется блок подключения с реле. На блоке подключения с реле пользователь имеет 8 клемм, выполненных по 2-проводной технологии, для полевых сигналов. Питающее напряжение может подаваться на модуль с блока подключения или от фронтального соединителя. Эти блоки подключения с реле снабжены светодиодами для оптической сигнализации.
Схемы подключения этих блоков Вы можете найти также в Интернете.
Указание: Информацию о сборке плоского кабеля в круглой оболочке на 16-контактном разъеме Вы найдете под заголовком "Configuring and wiring" [Конфигурирование и подключение].
Технические данные
| | Обзор | | Схема подключения |
Функциональные модули Электрические спецификации
| Блок подключения с реле для выходов (TPRo) | |
|---|---|
| Сторона активизации |
|
| Рабочее напряжение для катушки | 24 В пост. тока |
| Входной ток | Защита от обратной полярности и безынерционные диоды |
| Контактная сторона |
|
| Число выходов реле | 8 (замыкающие контакты) |
| Конструкция контактов | Единичный контакт, 1 замыкающий контакт |
| Коммутационная способность (омическая нагрузка) | макс. 4 A/250 В перем. тока, макс. 3 A/30 В пост. тока макс. 0.6 A/48 В пост. токамакс. 0.4 A/60 В пост. токарекомендуемая минимальная нагрузка ≥ 10 мА |
| Частота коммутации | 20 циклов/мин |
| Срок службы |
|
| 5 x 106 рабочих циклов |
| 3 x 104 рабочих циклов при 230 В перем. тока/2 A/ cos ϕ = 1 |
| Рабочая температура | от 0 до +60 °C |
| Монтажное положение | Любое |
| Воздушные промежутки и длины путей тока утечки | Основной стандарт IEC 60664-1; UL 508; Cul (Ссылка CSA C22.2 No. 142)категория перенапряжения IIIстепень загрязнения 2 |
| Размеры (Ш х В х Г) в мм |
|
| 6ES7924-0BD10-0B_0 | примерно 100 x 45 x 80 |
| Блок подключения с реле для входов (TPRi) | |
|---|---|
| Сторона активизации |
|
| Рабочее напряжение для катушки | 230 В перем. тока |
|
| 207 – 280 В перем. тока |
| Входной ток | Варисторы |
| Контактная сторона |
|
| Число выходов реле | 8 (замыкающие контакты) |
| Конструкция контактов | Единичный контакт, 1 замыкающий контакт |
| Коммутационная способность (омическая нагрузка) | макс. 50 A/24 В перем. тока, макс. 50 мА/48 В пост. тока макс. 50 мА/60 В пост. тока рекомендуемая минимальная нагрузка ≥ 5 мА |
| Частота коммутации | 200 циклов/мин |
| Срок службы |
|
| 10 x 106 рабочих циклов |
| 3 x 106 рабочих циклов при 230 В перем. тока/50 мА/ cos ϕ = 1 |
| Рабочая температура | от 0 до +60 °C |
| Монтажное положение | Любое |
| Воздушные промежутки и длины путей тока утечки | Основной стандарт IEC 60664-1; UL 508; Cul(Ссылка CSA C22.2 No. 142)категория перенапряжения IIIстепень загрязнения 2 |
| Размеры (Ш х В х Г) в мм |
|
| 6ES7924-0BE10-0B_0 | примерно 120 x 45 x 80 |
Правила присоединения проводов к блокам подключения
| Блоки подключения TPRo и TPRi | ||
|---|---|---|
|
| Пружинный зажим | Винтовой зажим |
| Поперечные сечения подключаемых кабелей | ||
| Нет | |
| от 0,5 до 2,5 мм2 | |
| от 0,5 до 1,5 мм2 | от 0,5 до 2,5 мм2 (2,5 мм2 с обжимом в соответствии с EN 60947-1) |
| от 0,5 до 1,5 мм2 | |
| Количество жил на зажим | 1 или комбинация из 2 жил с суммарным поперечным сечением не более вышеуказанного в общем наконечнике | |
| Ширина отвертки | 3,5 мм (цилиндрическая) | |
| Крутящий момент при присоединении кабелей | - | от 0,4 до 0,7 Нм |
Схема подключения
| | Обзор | | Схема подключения |
Функциональные модули Вы можите загрузить схему подключения соединительного модуля как PDF документ.
Клеммные модули
| Соединительный модуль с LED | |
|---|---|
| Соединительный модуль TPRo |
|
| 6ES7924-0BD10-0BB0 | 6es7924_0bd10_0bx0.PDF |
| 6ES7924-0BD10-0BA0 |
|
| Соединительный модуль TPRi |
|
| 6ES7924-0BE10-0BB0 | 6es7924_0be10_0bx0.PDF |
| 6ES7924-0BE10-0BA0 |
|
Заказные данные
| | Обзор | | Схема подключения |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7924-0BD10-0BA0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPRO, С РЕЛЕ 24В ПОСТОЯННОГО ТОКА, 8 ВЫХОДОВ НО AC 230В/3A 30В/3A ПОСТОЯННОГО ТОКА: КОНТАКТЫ ПОД ВИНТ СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 74.20 |
| 6ES7924-0BD10-0BB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPRO, С РЕЛЕ 24В ПОСТОЯННОГО ТОКА, 8 ВЫХОДОВ НО AC 230В/3A 30В/3A ПОСТОЯННОГО ТОКА: КОНТАКТЫ-ЗАЩЕЛКИ СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 73.14 |
| 6ES7924-0BE10-0BA0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPRI, С РЕЛЕ 230В ПЕРЕМЕННОГО ТОКА, 8 ВЫХОДОВ НО ПОСТОЯННОГО ТОКА 24В/1A: КОНТАКТЫ ПОД ВИНТ СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 106.00 |
| 6ES7924-0BE10-0BB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPRI, С РЕЛЕ 230В ПЕРЕМЕННОГО ТОКА, 8 ВЫХОДОВ НО 24В/1A ПОСТОЯННОГО ТОКА: КОНТАКТЫ-ЗАЩЕЛКИ СО СВЕТОДИОДНОЙ ИНДИКАЦИЕЙ, ШТ. В УПАКОВКЕ=1 ШТУК 16 -ТИ ПОЛЮСНЫЙ РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ КАБЕЛЯ | 104.94 |
| 6ES7924-0BF10-0BA0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPOO С ОПТОРАЗВЯЗКОЙ =24В, ВЫХОД 8НО, =24В/4A, ЗАЩИТА ОТ ПЕРЕГРУЗКИ И КЗ, СО СВЕТОДИОДОМ И СИГНАЛИЗАЦИЕЙ ОШИБКИ, ВИНТОВОЕ ПОДКЛЮЧЕНИЕ, 1 ШТ. В УПАКОВКЕ, 16-ПОЛЮСНОЕ IDC-ПОДКЛЮЧЕНИЕ КАБЕЛЯ | 163.24 |
| 6ES7924-0BF10-0BB0 | 592 | ТЕРМИНАЛЬНЫЙ БЛОК TPOO С ОПТОРАЗВЯЗКОЙ =24В, ВЫХОД 8НО, =24В/4A, ЗАЩИТА ОТ ПЕРЕГРУЗКИ И КЗ, СО СВЕТОДИОДОМ И СИГНАЛИЗАЦИЕЙ ОШИБКИ, ВИНТОВОЕ ПОДКЛЮЧЕНИЕ, 1 ШТ. В УПАКОВКЕ, 16-ПОЛЮСНОЕ IDC-ПОДКЛЮЧЕНИЕ КАБЕЛЯ | 160.06 |
Аксессуары
| | Обзор | | Схема подключения |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7928-2AB00-0AA0 | 592 | ВСТАВЛЯЕМЫЕ МЕТКИ, РАЗМЕР МЕТКИ 6 X 15MM, 5 ПОДЛОЖЕК ПО 40 ШТУК, КАЖДАЯ УПАКОВКА - 200 ШТУК. | 30.74 |
| 6ES7928-2BB00-0AA0 | 592 | САМОКЛЕЮЩИЕСЯ МЕТКИ, РАЗМЕР МЕТКИ 6 X 15MM, 5 ПОДЛОЖЕК ПО 40 ШТУК, КАЖДАЯ УПАКОВКА - 200 ШТУК. | 43.46 |
| 6ES7928-3AA00-4AA0 | 592 | ЗАМЕЩАЮЩЕ РЕЛЕ ДЛЯ TPRO, НАПРЯЖЕНИЕ ОБМОТКИ =24В, ВЫХОД ~230В, РАЗМЕРЫ АНАЛОГИЧНЫ РЕЛЕ ДЛЯ TPRO, В УПАКОВКЕ 4 ШТ. | 35.62 |
| 6ES7928-3BA00-4AA0 | 592 | ЗАМЕЩАЮЩЕ РЕЛЕ ДЛЯ TPRO, НАПРЯЖЕНИЕ ОБМОТКИ =230В, ВЫХОД ~224В, РАЗМЕРЫ АНАЛОГИЧНЫ РЕЛЕ ДЛЯ TPRO, В УПАКОВКЕ 4 ШТ. | 41.34 |
| 6ES7928-3CA00-4AA0 | 592 | ТВЕРДОТЕЛЬНОЕ РЕЛЕ ДЛЯ TPRO, ВХОДНОЕ НАПРЯЖЕНИЕ =24В, ВЫХОД ~24..250В, РАЗМЕРЫ АНАЛОГИЧНЫ РЕЛЕ ДЛЯ TPRO, В УПАКОВКЕ 4 ШТ. | 49.82 |
| 6ES7928-3DA00-4AA0 | 592 | ТВЕРДОТЕЛЬНОЕ РЕЛЕ ДЛЯ TPRO, ВХОДНОЕ НАПРЯЖЕНИЕ =24В, ВЫХОД =3..60В, РАЗМЕРЫ АНАЛОГИЧНЫ РЕЛЕ ДЛЯ TPRO, В УПАКОВКЕ 4 ШТ. | 49.82 |
