Функциональные модули к полупроводниковым коммутационным устройствам SIRIUS SC

Большое разнообразие вариантов применения требует расширенный диапазон функциональных возможностей. С использованием функциональных модулей эти требования могут быть выполнены действительно легко. Модули устанавливаются очень легко путем защелкивания их на месте установки (на контакторе); необходимые соединения  к полупроводниковым контактору или реле производятся очень быстро. Втычные соединители цепей управления полупроводниковых коммутирующих устройств могут просто остаться в использовании.

Существуют следующие функциональные модули:

• Преобразующие
• Контроля нагрузки
• Регуляторы нагрузки

Технические данные

Дополнительную информацию Вы можете получить, нажав кнопку с этим символом.

Чертеж

Функциональные модули

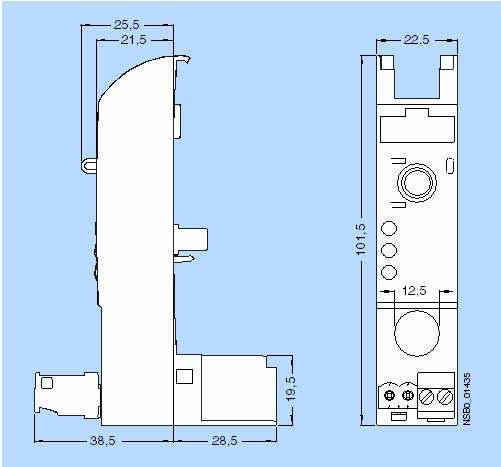

3RF29 00-0EA18 преобразователи аналогового сигнала

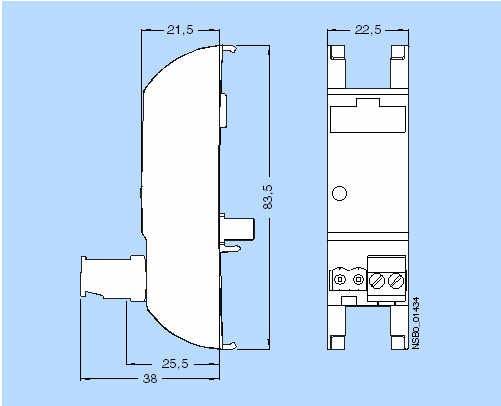

3RF29 00-0FA08 контроля нагрузки базовый

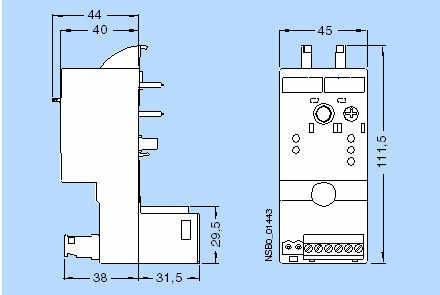

3RF29 .0-0GA.. контроля нагрузки расширенный и 3RF29 ..-0JA.. контроля тока нагрева

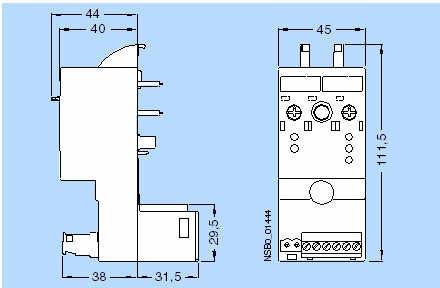

3RF29 .0-0HA.. контроля мощности

Схема подключения

Схемы подключения модулей:

Аналоговые преобразователи

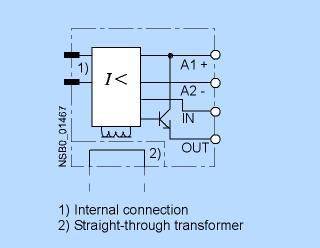

Базовый контроля нагрузки

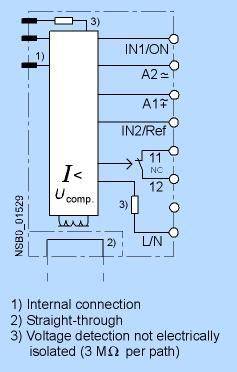

Расширенный контроля нагрузки

Контроля тока нагрева

Контроля мощности
