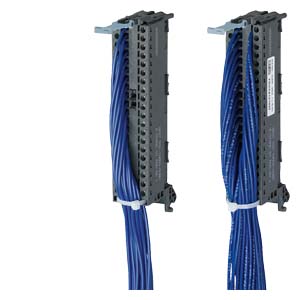

Гибкое соединение Гибкое соединение кабельной системы состоит из фронтального разъема S7-1500, который имеет 20 или 40 отдельных проводов, установленных в разъем, и которые напрямую соединяют модули входов/выходов с датчиками и исполнительными устройствами внутри шкафа управления. Отдельные проводники имеют поперечное сечение 0.5 мм квадратных, что дает возможность использовать это соединение при более высоких токах, они доступны разной длины и вариантов: проводники H05V-K (ПВХ оболочка), H05Z-K (безгалогенная оболочка) или с сертификатом UL/CSA. Безгалогеновый вариант имеет низкую плотность дыма в случае горения и по этой причине хорошо подходит для использования в зданиях.
Особенности
Гибкое соединение - Отдельные провода можно подвести непосредственно к каждому элементу в шкафу управления
- Возможен более высокий ток благодаря большему поперечному сечению и уменьшенному падению напряжения
- Сокращение расходов на подключение благодаря простому подключению предсобранного кабеля к модулям входов/выходов
- Простота разводки. Номер, напечатанный на проводнике, соответствует точке подключения на разъеме входов/выходов
- Аккуратная разводка шкафа управления благодаря упакованному пучку проводов
Дизайн
Гибкое соединение До 16-ти или 32-х каналов цифровых входов и выходов могут быть подключены непосредственно к входам/выходам через фронтальный разъем с отдельными проводами. Отдельные провода закреплены в пружинных контактах или контактах с винтовым зажимом и обрезаны с другой стороны. Жилы имеют поперечное сечение 0.5 мм2 и могут быть легко идентифицированы по номеру, который соответсвует номеру клеммы фронтального разъема. Кабельные хомуты объединяют отдельные провода в жгут.
Доступны фронтальные разъемы с отдельными проводами следующих длин: 2.5 м, 3.2 м, 5.0 м, 6.5 м, 8.0 м и 10.0 м. Специальные длины доступны по запросу.
Отдельные провода доступны в разных вариантах:
- Жилы типа H05V-K используются для промышленного применения.
- Жилы с сертификатом UL/CSA доступны для экспорта в Северную Америку.
- Безгалогеновый вариант жил для низкой плотности дыма в случае пожара, например, при автоматизации зданий
