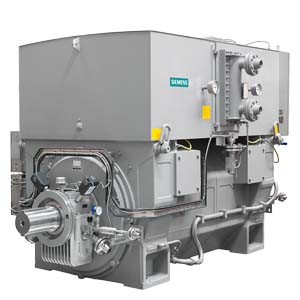

H-compact PLUS H-compact PLUS двигатели высокого напряжения
H-compact PLUS модульные высоковольтные асинхронные двигатели с мощностью до 11.7 МВт. Как результат использования соответствующих защиты и охлаждения, эти двигатели могут быть очень легко адаптированы для специальных применений . Благодаря минимальным габаритным размерам в данном диапазоне мощностей, пространства для двигателя требуется значительно меньше, а также сократилась и стоимость последнего. Уменьшается стоимость не только основы двигателя, но также сокращаются расходы на монтаж. В результате всей технологической концепции, двигатель H-compact PLUS получается исключительно надежным и требуем минимальных затрат в процессе эксплуатации. Еще одной причиной этого является успешно испытанный способ изоляции, ребристый дизайн, длительный жизненный цикл подшипников и высокое качество вибростойкости.
http://www.siemens.com/h-compact-plus
Технические данные
H-compact PLUS | Название продукта | H-compact PLUS |
|---|---|
| Двигатели с водяным охлаждением | 1RN4, 1RN6 |
| Двигатели с воздушным охлаждением | 1RQ4, 1RQ6 |
| Вентиляция по разомкнутому контуру | 1RA4, 1RP6 |
| Высоты вала | 400, 450, 500, 630, 710 мм |
| Диапазон мощности | 1000 ... 11700 кВт |
| Количество полюсов | 2 – 12-полюсов |
| Номинальное напряжение | 3.4 ... 13.8 кВ |
| Преобразователь приводаDrive converter | SINAMICS GM150, SINAMICS SM150, ROBICON Perfect Harmony |
| Степень защиты | IP55 (1RN4, 1RN6, 1RQ4, 1RQ6)IP23, WP II (1RA4, 1RP6) |
| Тип охлаждения | IC 01 (1RA4, 1RP6)IC 611, IC 616 (1RQ4, 1RQ6)IC 81 W , IC 86 W (1RN4, 1RN6) |
| Тип конструкции | IM B3 (IM 1001), IM V1 (IM 3011) |
| Кожух | Серый металический корпус с высотой вала до 560 мм Стальной корпус - высота вала 630 и 710 |
| Подшипники | Подшипники качения, скольжения |
| Нормы и стандарты | IEC, ENNEMA, APIСтандарты по секторам промышленности |
| Взрывозащита | EEX nA II and EEx pe II (1RN4, 1RN6,1RQ4, 1RQ6) |
| Стандартные применения |
|
| Тип | 1RA4..., 1RN4..., 1RQ4..., 1SB4..., 1SC4..., 1SG4..., 1SJ4..., 1SL4..., 1SQ4... 1RA6..., 1RN6..., 1RQ6..., 1SB6..., 1SC6..., 1SG6..., 1SJ6..., 1SL6..., 1SQ6... |
