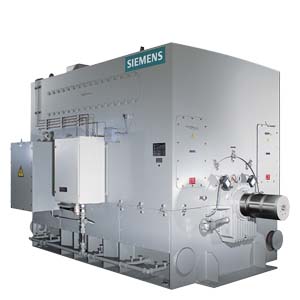

H-modyn H-modyn высоковольтные двигатели
H-modyn является высоковольтным синхронным или асинхронным двигателем, разширяющим диапазон мощностей до двухначных цифр, выраженных в мегаватт. В результате применения модульной технологии , H-modyn может быть легко адаптирован для специального применения . При этом 80 % компонентов являются стандартными, логистика запасных частей для двигателя этого класса мощности проста. Ребристая конструкция делает H-modyn особенно надежным, требуя небольших затрат при эксплуатации. Использование подшипников скольжения центральных фланцев обеспечивает двигателям H-modyn возможность достигать такой впечатляющей мощность, а горизонтально установленный охладитель значительно уменьшает высоту двигателя В результате он занимает мало места, прост в монтаже и имееет высоту, удобную для транспортировки краном. Для асинхронных двигателей платформа H-modyn может быть представлена двигателем до 38 МВт- и для синхронных двигателей до 50 МВт. Двигатель даже большей мощности - до 100 МВт- может быть реализован по специальному запросу
http://www.siemens.com/h-modyn
Технические данные
H-modyn Технические данные асинхронных двигателей
| В стандартной комплектации | Опция | |
|---|---|---|
| Номинальное напряжение/ частота | 10 kВ / 50 Гц и 13.2 kВ / 60 Гц | 6 kВ / 50 Гц |
| Тип конструкции | IM B3 (IM 1001) |
|
| Степень защиты | IP55 | IP56, WP II |
| Тип охлаждения | IC 81 W | IC 86 W, IC 616 |
| Высота вала | 800, 900, 1000, 1120 мм |
|
| Подшипники |
|
|
| Скорость | Постоянная, переменная |
|
| Нормы и стандарты | IEC, EN, DIN, VDE | NEMA, специфические (например, морские, нефть и газ) |
| Взрывозащита |
| EEx nA II, EEx p |
| Стандартные применения |
| |
| Тип | 1TZ1..., 1TZ2... | |
Технические данные синхронных двигателей
| В стандартной комплектации | Опции | |
|---|---|---|
| Номинальное напряжения / частота | 10 kВ / 50 Гц и 13.2 kВ / 60 Гц | 6 kВ / 50 Гц |
| Тип конструкции | IM B3 (IM 1001) |
|
| Степень защиты | IP55 | IP56, WP II |
| Тип охлаждения | IC 81 W | IC 86 W, IC 616 |
| Высота вала | 800, 900, 1000, 1120 мм |
|
| Подшипники |
|
|
| Скорость | Constant, variable |
|
| Стандарты | IEC, EN, DIN, VDE | NEMA, специальные (например, морское, нефть и газ) |
| Стандартные применения |
| |
| Тип | 1DX1..., 1DX2..., 1DZ1..., 1DZ2... | |
