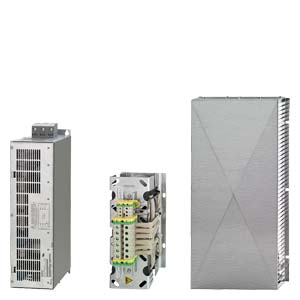

HF-коммутирующий дроссель Для подключения нерегулируемого питания 28 кВт и регулируемых модулей питания/обратного питания к сети необходимы согласованные коммутационные дроссели HF/HFD согласно таблице выбора.
Коммутационный дроссель HFD
Коммутационные дроссели HFD и импульсное сопротивление 1,5 / 25 кВт необходимы, если в структуре приводов находятся линейные приводы, тороидальные электродвигатели, двигатели иных производителей или возможны явления резонанса.
Особенности
HF-коммутирующий дроссель - ограничение обратных сетевых воздействий
- аккумулирование энергии для режима задатчика в комбинации с модулем питания и рекуперации
Область применения
HF-коммутирующий дроссель Коммутирующий дроссель для активных модулей питания может быть использован с кабелями общей длиной 350 м при синусоидальном токе и с кабелями общей длиной до 500 м при токе с прямоугольной форме.
Технические данные
HF-коммутирующий дроссель | Коммутационные дроссели HF/HFD, напряжение питания 3 AC 400 В/480 В | |||||||
| Подчинение модулю питанию | кВт | 28(UE)< | 16(E/R) | 36(E/R) | 55(E/R) | 80(E/R) | 120(E/R) |
| Номинальный переменный ток | A | 65 | 30 | 67 | 103 | 150 | 225 |
| Теряемая мощность | Вт | 70 | 170 | 250 | 350 | 450 | 590 |
| Макс. поперечное сечение первичная/вторичная сторона | мм2 | 50 | 16 | 50 | 70 | FL (1) | FL (1) |
| Вес, около | кг | 6 | 8,5 | 13 | 18 | 40 | 50 |
| Размеры (Д x В x Ш) около |
|
|
|
|
|
|
|
| Высокочастотные коммутационные дроссели | мм | 190 x 200 x 100 | 330 x 145 x 150 | 330 x 230 x 150 | 330 x 280 x 150 | 380 x 250 x 170 | 380 x 290 x 170 |
| Коммутационные дроссели HFD | мм | - | - | 330 x 243 x 150 | 380 x 283 x 170 | 380 x 200 x 225 | |
| Напряжение питания | В | 3 AC 400 - 10 % ...3 AC 480 +6 % ... | |||||
| Частота | Гц | 50/60 ±10 % | |||||
| Класс защиты по DIN EN 60529(IEC 60529) |
| IP00 | |||||
| Классификация влажности по DIN EN 60721-3-3 |
| Класс 3K5 Роса и обледенение исключены. Низкая температура воздуха 0 °C. | |||||
| Допустимая внешняя температура |
|
| |||||
| - эксплуатация | °C | -25 ...+40, при уменьшении мощности до +55 | |||||
| - хранение / транспортировка | °C | -25 ... +80 | |||||
1) FL = фланцевое соединение, отверстие ∅ 9 мм
Дополнительно
HF-коммутирующий дроссель Для активных модулей питания (АМП) 16 кВт и 36кВт предлагаются очень компактные комплекты переходников для монтажа. С их помощью сетевые фильтры и сетевые дроссели HFD могут быть смонтированы в электрошкафу компактно друг над другом.
| Описание | Заказной номер |
|---|---|
| Комплект переходников для монтажа сетевых фильтров и дросселей |
|
| 6SL3060-1FE21-6AA0 |
| 6SN1162-0GA00-0CA0 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1162-0GA00-0CA0 | 752 | SIMODRIVE 611 КОМПЛЕКТ АДАПТЕРОВ ДЛЯ ФИЛЬТРПАКЕТА 36 КВТ (ДЛЯ МОНТАЖА ФИЛЬТРА НА ДРОССЕЛЕ) | 246.97 |
