Химический модуль CM240NE В химической промышленности необходимы преобразователи для напряжений 400 В, 500 В и 690 В, отвечающие особым требованиям данной промышленности.Серия преобразователей SINAMICS G120, расширенная химическим модулем CM240NE (с сертифицированной ATEX обработкой датчиков температуры и клеммной колодкой NAMUR) отвечает самым важным требованиям химической промышленности.
Химический модуль CM240NE
Дизайн

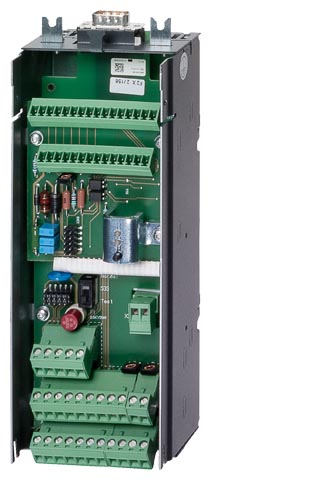

Химический модуль CM240NE - компактный модульный преобразователь
- разделенные потенциалами аналоговые входы и выходы в химическом модуле (1 заданное значение, 2 измеренных значения)
- разделенные потенциалами цифровые входы и выходы в управляющем модуле
- безопасное разделение кабеля датчика двигателя и корпуса и других соединений через усиленную изоляцию путей скользящего заряда и воздушных промежутков (ном. импульсное напряжение 12 кВ) по EN 60664 1
- сертифицированное свободное переключение мощности (94/9/EG, ATEX) преобразователя без главного контактора
- принудительная блокировка инвертора (функция АВАРИЙНОГО ОСТАНОВА через STO)
- клеммная колодка по NE37, если выполняется
- синусоидальный фильтр встроен в силовые модули PM260 (500 В до 690 В)
- сетевой дроссель для силовых модулей PM260 и PM250 не нужен
- стандартная сетевая рекуперация у силовых модулей PM250 и PM260
- одна линейка преобразователей для всего диапазона напряжений и мощностей
- встроенный или внешний синусоидальный фильтр позволяет использовать не экранированные кабели двигателя длиной до 300 м; экранированные кабели двигателя возможны до 200 м (учитывать макс. длину кабеля датчика температуры!)
- при использовании силового модуля PM260 типоразмеров FSD или FSF получается очень компактная конструкция устройства в целом (сетевой дроссель и синусоидальный фильтр не нужны, химический модуль "защелкивается" напрямую к силовому модулю)
.
Химический модуль CM240NE имеет следующие интерфейсы:
| Обозначение | Описание |
|---|---|
| PROFIBUS | 9−полюсный штекер Sub−D или розетка для подключения PROFIBUS |
| X11 und X12 | параллельное соединение химического модуля CM240NE с управляющим модулем |
| X2 | клеммная колодка согласно рекомендацииNAMUR NE37 (винтовые зажимы 2,5 мм2)
|
| X3 | клеммная колодка согласно рекомендации NAMUR NE37 (винтовые зажимы 2,5 мм2) для подключения датчика температуры двигателя |
Функции
Химический модуль CM240NE - тепловая защита двигателя (TMS) через встроенный в двигатель датчик температуры (PTC) (вкл. безопасное разделение до сетевого питания 690 В)
- гальваническое разделение аналоговых входолв и выходов (MW1 до 3)
- предоставление клеммной колодки NAMUR (−X2; −X3)
Интеграция
Химический модуль CM240NE Преобразователь для химических процессов состоит из линейки преобразователей SINAMICS G120 (силовой модуль и управляющий модуль) и химического модуля CM240NE. В качестве управляющего модуля подходит CU240S DP−F. Это управляющий модуль со встроенными безопасно−ориентированными функциями и интерфейсом PROFIBUS− DP. Силовые модули используются в следующих исполнениях:
- силовой модуль PM240 с функцией торможения на постоянном токе и тормозным прерывателем, напряжение питающей сети 400 В
- силовой модуль PM250 с сетевой рекуперацией, напряжение питающей сети 400 В
- силовой модуль PM260 с сетевой рекуперацией, напряжение питающей сети 500 В до 690 В
В зависимости от силовой части, для комплектации могут потребоваться и другие компоненты.

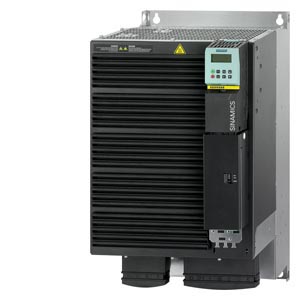

Химический преобразователь, состоящий из силового модуля PM240, управляющего модуля CU240S DP−F с BOP и химического модуля CM240NE
Дополнительно
Химический модуль CM240NE |
| Заказной номер | |
|---|---|---|
| Дополнительный набордля монтажа на DIN-рейку состоящий из
| новый | 6SL3260-4TA00-1AA6 |
Дальнейшая информация
Химический модуль CM240NE Для ввода в эксплуатацию с ПО для ввода в эксплуатацию STARTER для параметрирования соединений на разводку NAMUR можно загрузить скрипт по следующему адресу:
немецкий: http://support.automation.siemens.com/WW/view/de/30814192
английский: http://support.automation.siemens.com/WW/view/en/30814192
