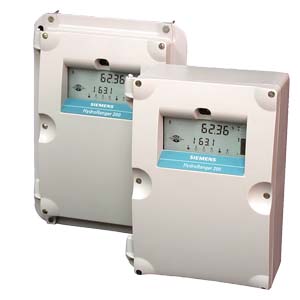

HydroRanger 200 HydroRanger 200 это ультразвуковой измерительный преобразователь макс. для шести насосов, обеспечивающий управление, дифф. измерение и измерение расхода в открытых водоводах.
Особенности
HydroRanger 200 - Контроль водоотливных шахтных стволов, плотин и каналов
- Цифровая коммуникация с помощью встроенного Modbus RTU через RS-485
- Совместимость с ПО конфигурирования SmartLinx и Dolphin Plus
- Контроль уровня одного или двух точек измерения
- 6 стандартных реле
- Уменьшение меток уровня воды и жировых колец
- Передатчик/приемник с дифф. усилителем для подавления синфазных помех и улучшенное отношение сигнал/шум
- Монтажные опции: полевой корпус и монтаж в панель управления
Область применения
HydroRanger 200 Для водных ведомств и открытых гидротехнических и очистных сооружений HydroRanger 200 является недорогим, практически не нуждающемся в ТО решением. Он предлагает одно- или двухканальный контроль с помощью 6 стандартных реле, а также цифровую коммуникацию с помощью встроенного Modbus RTU через RS-485.
HydroRanger 200 совместим с Dolphin Plus и тем самым может конфигурироваться и настраиваться через PC. Sonic Intelligence®, прогрессивное ПО для обработки отражения, обеспечивает макс. надежность измерения.
HydroRanger 200 использует проверенную, непрерывную ультразвуковую технологию для контроля вод и сточных вод любой консистенции до глубины в 15 м. Он достигает разрешения в 0,1% при точности в 0,25% от диапазона измерения. В отличие от контактных приборов взвешенные вещества, коррозивные материалы, жир или глинистый ил в сточных водах не являются проблемой для HydroRanger 200, что позволяет сократить непроизводительное время.
HydroRanger 200 поставляется в полевом корпусе или как версия для установки в панель управления.
Технические данные
HydroRanger 200 | Принцип работы |
|
|---|---|
| Принцип измерения | Ультразвуковое измерение уровня |
| Диапазон измерения | 0.3 до 15 м (1 до 50 ft) |
| Вход |
|
| Аналоговый | 0 до 20 мА или 4 до 20 мА, от обменного прибора, устанавливаемый |
| Цифровой | DC 10 до 50 V управляющее напряжениеЛог. 0 = < 0.5 V DCЛог. 1 = 10 до 50 V DCМакс. 3 мА |
| Выход |
|
| Сенсор Echomax® | 44 кГц |
| Ультразвуковой сенсор | Совместимые сенсоры: ST-H и Echomax серии XPS-10/10F, XPS 15/15F, XCT-8, XCT-12 и XRS-5 |
| Реле | Ном. мощность 5 A при AC 250 V, омная нагрузка 4 замыкателя / 2 реле с переключающим контактом |
| мА выход | 0 to 20 mA or 4 to 20 mA |
| 750 Ω, раздельно |
| 0.1% от диапазона |
| Точность |
|
| Погрешность измерения | 0,25% от диапазона или 6 мм (0.24"), действует большее значение |
| Разрешение | 0,1% от диапазона измерения1) или 2 мм (0.08"), действует большее значение |
| Температурная компенсация |
|
| Температурная погрешность |
|
| 0.09% от диапазона |
| 0.17% / °C погрешности от запрограммированного значения |
| Рабочие условия |
|
| Условия монтажа |
|
| Место монтажа | внутри / снаружи |
| Категория монтажа | II |
| Степень загрязнения | 4 |
| Внешние условия |
|
| Внешняя температура (корпус) | -20 до +50 °C (-5 до 122 °F) |
| Конструктивные особенности |
|
| Вес |
|
| 1.37 кг (3.02 lbs) |
| 1.50 кг (3.31 lbs) |
| Материал (корпус) | Polycarbonat |
| Класс защиты (корпус) |
|
| IP65 / Тип 4X / NEMA 4X |
| IP54 / Тип 3 / NEMA 3 |
| Кабель |
|
| Сенсор и выходной сигнал мА | медный кабель 2-х жильный, скрученный с экраном и стоковый кабель, 300 Vrms, 0,5 до 0,75 мм2, ном. емкость между соседними кабелями при 1 кГц = 62,3 pF/м, ном. емкость между кабелем и экраном при 1 кГц = 108,3 pF/м (можно использовать Belden® 8760 или соответствующий кабель). |
| Макс. расстояние между сенсором и измерительным преобразователем | 365 м (1200 ft) |
| Интерфейс индикации/управления | 100 x 40 мм (4 x 1.5") мультиблочный ЖКД с фоновой подсветкой |
| Программирование | Программирование с помощью ручного программатора или через PC с ПО Dolphin Plus |
| Питание |
|
| Версия AC | 100 до 230 V AC ± 15%, 50 / 60 Гц, 36 VA (17 W) |
| Версия DC | 12 до 30 V DC (20 W) |
| Сертификаты и допуски | CE2), FM, CSANRTL/C, UL listedCSA Class I, Div. 2, Group A, B, C and D, Class II, Div.2, Group F and G, Class III (только полевой корпус) |
| Коммуникация |
|
1) Диапазон измерения соответствует расстоянию от передаточной поверхности до нулевой точки, плюс возможное расширение конечного диапазона.2) Свидетельство ЭМС по запросу.
Чертеж
HydroRanger 200
Размеры HydroRanger 200

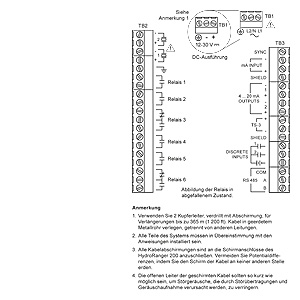

Схема подключения
HydroRanger 200
Соединения HydroRanger 200
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML5034-..... | 851 | SIEMENS HYDRORANGER 200 УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ УПРАВЛЕНИЯ ДО 6 НАСОСАМИ, КОНТРОЛЬ УРОВНЯ, ДИФФ. ИЗМЕРЕНИЕ И РАСХОД В ОТКРЫТЫХ КАНАЛАХ | 968.84 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7ML1830-1MD | 8ZM | CARD 'MULTI/HYDRO' 100..230 AC POWER SUPPLY, SPARE | 345.56 |
| 7ML1830-1ME | 8ZM | карта | 345.56 |
| 7ML1830-1MF | 8ZM | дисплей | 231.08 |
| 7ML1830-2AK | 851 | РУЧНОЙ ПРОГРАММАТОР ДЛЯ . MULTIRANGER | 91.16 |
| 7ML1930-1AC | 851 | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 45.58 |
| 7ML1998-1AP03 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ A-B RIO КОММУН.МОДУЛЬ, АНГЛИЙС. ЯЗЫК | 23.32 |
| 7ML1998-1AQ03 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ PROFIBUS, НА АНГЛИЙСКОМ | 23.32 |
| 7ML1998-1AQ13 | 8ZM | MANUAL FOR PROFIBUS COMMUNICATIONS MODULE, FRENCH | 23.32 |
| 7ML1998-1AQ33 | 8ZM | инструкция по эксплуатации с технологией PROFIBUS, немецкий | 23.32 |
| 7ML1998-1BH02 | 8ZM | MANUAL,DEVICENET COMMUNICATIONS MODULE,ENGLISH | 23.32 |
| 7ML1998-1FC06 | 8ZM | MANUAL, FOR HYDRORANGER 200, ENGLISH | 45.58 |
| 7ML1998-1FC14 | 8ZM | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ для HYDRORANGER 200, французский | 45.58 |
| 7ML1998-5FC03 | 8ZM | MANUAL,SIEMENS HYDRORANGER 200,ENGLISH | 45.58 |
| 7ML1998-5FC11 | 8ZM | инструкция по эксплуатации для HYDRORANGER 200, французский | 45.58 |
