Принцип работы

Принцип измерения

Ультразвуковое измерение уровня

Measuring range

0.3 до 15 м (1 до 50 ft.)

Выход

• Ультразвуковой сенсор

250 V peak pulses (depending on type of sensor)

• Реле

5 реле сигнализации/контроля, 1 переключающий контакт на реле, ном. мощность 5 A при AC 250 V, омная нагрузка

• мА выход

0/4 to 20 mA, optically isolated

• Макс. нагрузка

1 kΩ

• Разрешение

0.1 % от 20 мА

Точность измерения

• Погрешность измерения

0,25% от диапазона или 6 мм, действует большее значение

• Разрешение

0,1% от диапазона измерения или 2 мм, действует большее значение

• Температурная компенсация

-50 до +150 °C (-58 до +302 °F)

• сенсор со встроенной температурной компенсацией
• внешний температурный зонд TS-3 или
• программируемые значения температуры

• Температурная погрешность

• С компенсацией

0.09 % от диапазона измерения

• Фикс. значение температуры

0.17 % / °C погрешности от запрограммированного значения

Рабочие условия

• Transmission angle

См. сенсоры

Внешние условия

• Внешняя температура на корпусе

-20 до +50 °C (-5 до +122 °F)

• Класс защиты (полевой корпус)

IP65 / NEMA 4X / Тип 4X

Medium conditions

См. сенсоры

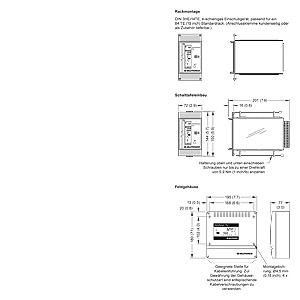

Конструктивные особенности

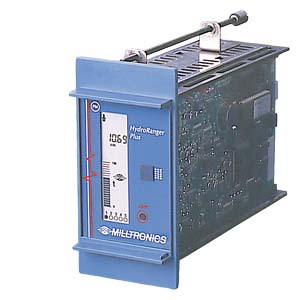

• Монтаж в стойку

DIN 3HE/14TE, с 4-направляющими, подходит для стандартной стойки 3HE/84TE (19")

• Монтаж в панель управления

Подходит для стандартного выреза панели управления DIN 43 700, 72 x 144 мм, высота по центру 100 мм

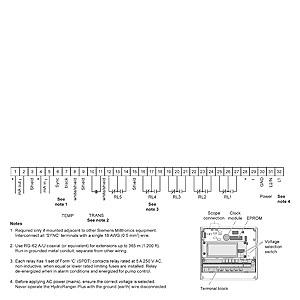

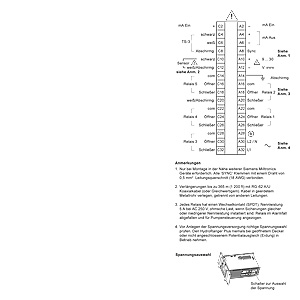

Электрическое соединение

Обычный медный кабель согласно местным требованиям, ном. мощность 250 V/5 A

• Ультразвуковой сенсор

RG 62-A/U коаксиальный кабель с низкой рабочей емкостью

• Передача сигнала

2-х жильный медный кабель, скрученный, пленочный экран, дренажный кабель, 300 V, 0,5 до 0,75 мм2 (22 до 18 AWG)

Вес (стойка и панель управления)

0.87 кг (1.9 lbs.)

Вес (полевой корпус)

1.5 кг (3.3 lbs.)

Материал (корпус)

Полиэстер/поликарбонад сплав

/поликарбонад сплав

Питание

AC 100/115/200/230 V ±15%, 50/60 Гц, 15 VA и/или DC 9 до 30 V, 8 W

• Подключение к процессу

См. сенсоры

• Ультразвуковой сенсор

Совместимые ультразвуковые сенсоры: ST-H и Echomax серия XPS-10/10F, XPS 15/15F, XCT-8, XCT-12 и XRS-5

Интерфейс индикации/управления

Стойка и установка в панель

75 x 20 мм ЖКД (фоновая подсветка по выбору)

Полевой корпус

100 x 40 мм многосегментный ЖКД, фоновая подсветка

Программирование

Съемный ручной программатор или Dolphin Plus (опция)

Память

EEPROM (энергонезависимая), вспомогательная бетарея не требуется

Сертификаты и допуски

CE 2), FM, CSANRTL/C
