HydroRanger Plus - Преобразователь ультразвукового расходомера

HydroRanger Plus это ультразвуковой измерительный преобразователь для управления насосами в шахтах и резервуарах, дифф. измерения и измерения расхода в открытых водоводах а глубине 15 м, с функцией энергосбережения.

Особенности

Выходы для тревоги, самописца, контрольных приборов и интеграции существующих систем
Контролирует насосные шахты, каналы и плотины
Функция энергосбережения со встроенным счетчиком реального времени
Специалльный модель управления для уменьшения жировых колец и других отложений
Встроенная температурная компенсация
Контроль мощности насосов
Управление энергией
Системный контроль и сетевой анализ

Область применения

HydroRanger Plus работает на основе ультразвука. Благодаря современному ПО обработки данных Sonic Intelligence от Siemens Milltronics он может контролировать воды и сточные воды на глубину до 15 м. Система может использоваться в артезианских колодцах, шахтах и отводных каналах, для которых типичными являются образование пены и турбулентности. Он может настраиваться на специфические требования клиента и измеряет, к примеру, расход в узких отводных каналах или объем в танках для хранения хлорида железа.

Система включает электронику и герметичный коррозиостойкий сенсор Echomax. Максимальное расстояние между сенсором и электроникой составляет 365 м. По желанию имеется защита от переполнения, обеспечивающая индикацию макс. уровня при переполнении или отключении питания. Состояние переполнения распознается с помощью запатентованного ПО сбора информации от Siemens Milltronics и прибор может осуществлять соответствующее реагирование. HydroRanger Plus поставляется как 19-ти дюймовая стойка, для установки в пульт управления, а также в полевом корпусе.

Технические данные

HydroRanger Plus
Принцип работы
Принцип измерения	Ультразвуковое измерение уровня
Measuring range	0.3 до 15 м (1 до 50 ft.)
Выход
Ультразвуковой сенсор	250 V peak pulses (depending on type of sensor)
Реле	5 реле сигнализации/контроля, 1 переключающий контакт на реле, ном. мощность 5 A при AC 250 V, омная нагрузка
мА выход	0/4 to 20 mA, optically isolated
Макс. нагрузка	1 kΩ
Разрешение	0.1 % от 20 мА
Точность измерения
Погрешность измерения	0,25% от диапазона или 6 мм, действует большее значение
Разрешение	0,1% от диапазона измерения или 2 мм, действует большее значение
Температурная компенсация	-50 до +150 °C (-58 до +302 °F) сенсор со встроенной температурной компенсацией внешний температурный зонд TS-3 или программируемые значения температуры
Температурная погрешность
С компенсацией	0.09 % от диапазона измерения
Фикс. значение температуры	0.17 % / °C погрешности от запрограммированного значения
Рабочие условия
Transmission angle	См. сенсоры
Внешние условия
Внешняя температура на корпусе	-20 до +50 °C (-5 до +122 °F)
Класс защиты (полевой корпус)	IP65 / NEMA 4X / Тип 4X
Medium conditions	См. сенсоры
Конструктивные особенности
Монтаж в стойку	DIN 3HE/14TE, с 4-направляющими, подходит для стандартной стойки 3HE/84TE (19")
Монтаж в панель управления	Подходит для стандартного выреза панели управления DIN 43 700, 72 x 144 мм, высота по центру 100 мм
Электрическое соединение	Обычный медный кабель согласно местным требованиям, ном. мощность 250 V/5 A
Ультразвуковой сенсор	RG 62-A/U коаксиальный кабель с низкой рабочей емкостью
Передача сигнала	2-х жильный медный кабель, скрученный, пленочный экран, дренажный кабель, 300 V, 0,5 до 0,75 мм2 (22 до 18 AWG)
Вес (стойка и панель управления)	0.87 кг (1.9 lbs.)
Вес (полевой корпус)	1.5 кг (3.3 lbs.)
Материал (корпус)	Полиэстер/поликарбонад сплав /поликарбонад сплав
Питание	AC 100/115/200/230 V ±15%, 50/60 Гц, 15 VA и/или DC 9 до 30 V, 8 W
Подключение к процессу	См. сенсоры
Ультразвуковой сенсор	Совместимые ультразвуковые сенсоры: ST-H и Echomax серия XPS-10/10F, XPS 15/15F, XCT-8, XCT-12 и XRS-5
Интерфейс индикации/управления
Стойка и установка в панель	75 x 20 мм ЖКД (фоновая подсветка по выбору)
Полевой корпус	100 x 40 мм многосегментный ЖКД, фоновая подсветка
Программирование	Съемный ручной программатор или Dolphin Plus (опция)
Память	EEPROM (энергонезависимая), вспомогательная бетарея не требуется
Сертификаты и допуски	CE ²⁾, FM, CSA_NRTL/C

1) Диапазон измерения соответствует расстоянию от передаточной поверхности до нулевой точки, плюс возможное расширение конечного диапазона.

2) Свидетельство ЭМС по запросу.

Чертеж

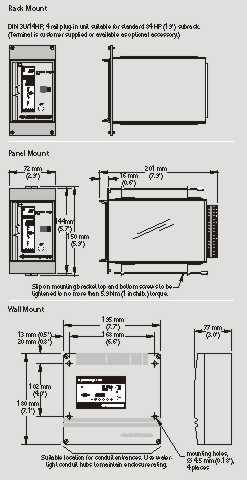

Размеры HydroRanger Plus

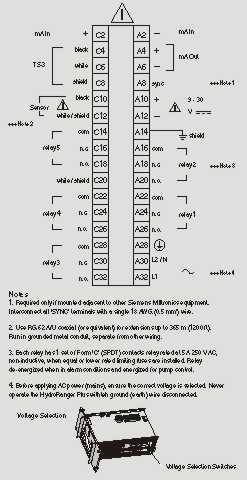

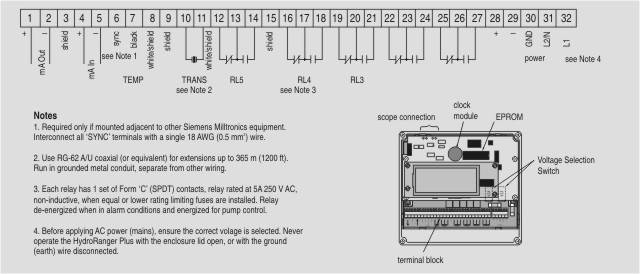

Схема подключения

Заказные данные [PDF]

Загрузить PDF-файл.

Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML1025-.....	HYDRORANGER PLUS, УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ УПРАВЛЕНИЯ НАСОСАМИ В ШАХТАХ И РЕЗЕРВУАРАХ,ДИФФ.ИЗМЕРЕНИЯ И ИЗМЕРЕНИЯ В ОТКРЫТЫХ КАНАЛАХ, С ФУНКЦИЕЙ ЭНЕРГОСБЕРЕЖЕНИЯ, ДИАПАЗОН ИЗМЕРЕНИЯ 0,3 M ДО 15M, УСТАНОВКА В ПАНЕЛЬ	1.6	по запросу (D)	1
7ML1028-.....	HYDRORANGER PLUS, УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ ДЛЯ УПРАВЛЕНИЯ НАСОСАМИ В ШАХТАХ И РЕЗЕРВУАРАХ,ДИФФ.ИЗМЕРЕНИЯ И ИЗМЕРЕНИЯ В ОТКРЫТЫХ КАНАЛАХ, С ФУНКЦИЕЙ ЭНЕРГОСБЕРЕЖЕНИЯ, ДИАПАЗОН ИЗМЕРЕНИЯ 0,3 M ДО 15M, ПОЛЕВОЙ КОРПУС	1.3	по запросу (D)	1

Аксессуары

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
7ML1830-1GM	НАБОР КАБЕЛЬ.САЛЬНИКОВ M20	0.08	3 - 5 недель (A)	1
7ML1830-1JL	TB,CONN RACK 32 POLES TYPE D DIN4162 SPA	0.4	6 - 8 недель (C)	1
7ML1830-1LR	CARD^^^HYDRO+^^^R/P, ANALOG, CE97, SPARE	0.5	по запросу (D)	1
7ML1830-1LS	CARD ^^^HYDRO+^^^RACK/PANEL, DAUGHTER, SPARE	0.5	по запросу (D)	1
7ML1830-1LU	CARD ^^^HYDRO+^^^WALL, DISPLAY, BACKLIT, SPARE	0.5	по запросу (D)	1
7ML1830-1LV	CARD^^^HYDRO+ WALL^^^ MOTHER, CE97, SPARE	1.5	по запросу (D)	1
7ML1830-1LW	CARD ^^^HYDRO+ WALL^^^ DAUGHTER, I/R, SPARE	0.7	по запросу (D)	1
7ML1830-1LX	CARD^^^HYDRO+^^^R/P, DISPLAY, BACKLIT, SPARE	0.5	по запросу (D)	1
7ML1830-2AC	РУЧНОЙ ПРОГРАММАТОР . HYDRORANGER PLUS, НАСТЕННОГО МОНТАЖА	0.16	3 - 5 недель (A)	1
7ML1930-1AC	ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА	0.001	6 - 8 недель (C)	1
7ML1998-1AC02	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ HYDRORANGER PLUS НА АНГЛ.	0.24	3 - 5 недель (A)	1
7ML1998-1AC12	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ HYDRORANGER PLUS НА ФРАНЦУЗСКОМ .	0.238	3 - 5 недель (A)	1
7ML1998-1AC32	ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ HYDRORANGER PLUS НА НЕМЕЦКОМ	0.24	6 - 8 недель (C)	1
