Идентичная системе управления оболочка управления и программирования SinuTrain - Компоненты для обучения по ЧПУ
 Идентичное СЧПУ ПО программирования и симуляции SinuTrain/JobShop SinuTrain/JobShop это идентичное СЧПУ ПО обучения ЧПУ на PC. Оно может использоваться для:
Базовый пакет SinuTrain/JobShop включает в себя:
SinuTrain Plus содержит:
Системные требования:
Указание по функциям: С помощью DNC программы и данные инструмента могут передаваться с PC на PC или с PC на станок. Программа »CAD-Reader« преобразует файлы DXF в контуры или образцы обработки для SINUMERIK 810D/840D/840Di Standard, ShopMill, ShopTurn или ManualTurn. Контуры могут позднее изменяться в форматах DIN-ISO или формате вычислителя контура. Через функцию »Печать« можно осуществлять распечатку программ обработки детали, подпрограмм и программ JobShop. Индивидуальное место Объем функций ПО SinuTrain учитывает требования производства и обучения. Идентичный производственному интерфейс управления и идентичный объем функций программирования облегчает инструктору передачу навыков и знаний для производства. Использование идентичного СЧПУ ПО исключает нарушение носителей и методов. Пространство обучения Для того, чтобы инструктор со своего рабочего места мог вмешиваться в концепцию обучения, немедленно определять проблемы и целенаправленно контролировать процесс обучения, у SinuTrain рабочие места обучающихся и инструктора могут быть связаны дидактической сетью. При этом РС инструктора становится центром обучения ЧПУ. Инструктор на своем рабочем месте просматривает содержания дисплеев своих учеников или централизованно задает содержания дисплеев. Кроме этого возможно полное управление рабочими местами учеников. Центр обучения Последним шагом сквозной концепции обучения является перенос созданных учебных программ на станки с ЧПУ. Передача программ с PC на станок также осуществляется через DNC на основе имеющейся сети. Таким образом, возможны ручная настройка созданных программ, ручное внесение изменений, а также создание программ непосредственно на станке. Указание: если необходима передача данных с PC на станок, то SinuTrain должен быть согласован с имеющимся станком. Такое согласование предлагается Siemens как услуга. Электронное обучение SinuTrain (e-learning) Для поддержания общей тенденции использования Интернета (WBT=Web Based Training) на первом этапе мы реализовали обучающие модули для ShopMill и ShopTurn и включили их в наше предложение.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Особенности
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Область примененияЭто ПО (SinuTrain/JobShop) предназначено для обучения. Оно служит для создания и симуляции программ ЧПУ на PC на базе языка программирования DIN 66025, а также продуктов ShopMill, ShopTurn и ManualTurn + языковые команды типа SINUMERIK 810D, 840D, 840Di. ПО не предусматривает использования в расширенном программировании. Но созданные с помощью ПО программы могут использоваться на реальных станках, если ПО (SinuTrain/JobShop) было адаптировано к SINUMERIK, на котором созданная программа должна выполняться. Адаптация должна быть осуществлена профессионально соответственно обученным персоналом, к примеру, Siemens, изготовителем станка или продавцом; при адаптации учитывать данные Siemens и изготовителя станка. Если эти условия не выполнены, то любая ответственность Siemens в случае использования созданных с помощью ПО программ на реальных станках исключена.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дизайн | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ФункцииС помощью DNC можно перенести программы и данные инструментов из ПК в другой ПК или из ПК на станок. Программа CAD-Reader преобразует файлы DXF в контуры или схемы сверления для SINUMERIK 810D/840D/840Di Standard, ShopMill, ShopTurn или ManualTurn. Позднее контуры можно преобразовать в формат DIN-ISO или в формат калькулятора контуров. Вы можете распечатать программы обработки деталей, подпрограммы и программы JobShop, используя функцию «Print». Система для одного пользователяСпектр функций программного обеспечения SinuTrain учитывает производственные и обучающие требования. Операторский интерфейс, идентичный интерфейсу, применяемому на производстве, вместе с идентичным спектром функций программирования облегчает передачу навыков и знаний инструктора для использования на производстве. Средства и методы не отличаются, потому что используется идентичное программное обеспечение управления. Среда, с которой сталкивается программист на ПК, идентична среде программирования на станке. Несомненно, программирование на ПК намного удобнее. КлассДля того, чтобы инструктор при необходимости со своего рабочего места мог вмешиваться в программу обучения, сразу же обнаруживал проблемы и управлял процессом обучения, SinuTrain позволяет соединить рабочие станции учеников и инструктора в дидактическую сеть. После этого ПК инструктора становится "креслом директора" для обучения ЧПУ. На своем компьютере инструктор видит то, что ученики видят на своих или может установить одно и то же содержание на все экраны. Также он может полностью управлять и контролировать рабочие станции учеников.
Обучающий центрПоследний шаг в концепции интегрированного обучения завершается, когда обучающие программы, разработанные учениками, переносятся на станки с ЧПУ. DNC переносит программы с ПК на станок по существующей сети, что позволяет непосредственно на станке выполнять, вручную исправлять и разрабатывать программы. Мы также поставляем соответствующую инфраструктуру, например, мебель и средства аудиовизуальной информации, а также обеспечиваем инсталляцию, пуско-наладку и сервисное обслуживание аппаратного и программного обеспечения. Мы также поддерживаем станкостроителей в их попытках оборудовать свои собственные обучающие центры по ЧПУ. Примечание: Для того, чтобы обеспечить передачу данных с ПК на станок, сначала SinuTrain должен быть адаптирован к существующему станку. Среди своих многочисленных сервисных услуг фирма Siemens предлагает такую оптимизацию.
Электронное обучение SinuTrainДля того, чтобы согласовать основные тенденции к приложениям Internet (WBT = Web Based Training), мы сделали первый шаг в создании обучающих модулей для ShopMill и ShopTurn и включили их в обучающую программу.
Системные требования:
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

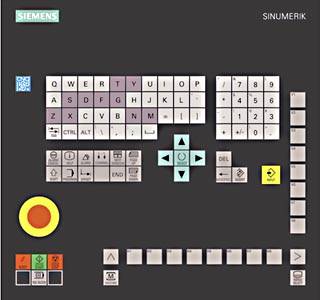

ДополнительноУчебная клавиатура SinuTrain 1)
Обучающиеся с помощью учебной клавиатуры SinuTrain/JobShop, идентичной станочной, на РС могут изучать управление и программирование в обстановке, близкой к реальной. На учебной клавиатуре SinuTrain/JobShop находятся все оригинальные клавиши, уже известные из СЧПУ и описанные в справочнике. Так, с одной стороны, существенно облегчается обучение работе с SinuTrain или ShopMill/ShopTurn/ManualTurn, с другой стороны, не нужно переучиваться, если после обучения начинается работа на станке или если в повседневной практике РС используется как внешнее место программирования и возникает необходимость работы как на станке, так и на РС. Учебная клавиатура SinuTrain/JobShop удобно подключается к РС через интерфейс USB. Поэтому не требуется ни дополнительных аппаратных средств (вставная карта), ни внешнего питания клавиатуры. Условия:
1) Не допущена для использования на станках.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дальнейшая информацияДля получения дополнительной информации обращаться в: Siemens AG Abteilung A&D B13 Postfach 11 05 60 Tel.: +49 (0) 30 - 38 63 25 18
Дополнительную информацию Вы можете получить в Интернете по адресу. Дополнительную информацию Вы можете получить в Интернете по адресу. Дополнительную информацию Вы можете получить в Интернете по адресу.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Заказные данные
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
