• Компактный сетевой переход между Industrial Ethernet (прибор PROFINET IO) и AS-Interface
• Одно или два ведущих устройства AS-Interface (по спецификации AS-Interface V3.0) для подключения до 62 ведомых устройств AS-Interface к каждому ведущему устройству и встроенной поддержкой передачи аналоговых величин
• Встроенный мониторинг замыканий жил кабеля AS-Interface на землю
• Простое выполнение операций диагностики и запуска непосредственно на месте установки с использованием графического дисплея и клавиатуры или через Web интерфейс с использованием стандартного браузера
• Оптимальная интеграция в системы Totally Integrated Automation с помощью STEP 7, интеграция в инструментальные средства проектирования других производителей с помощью GSDML файла
• Вертикальная интеграция (стандартный Web интерфейс) через Industrial Ethernet
• Питание через кабель AS-Interface, отсутствие необходимости использования дополнительного блока питания
• Сохранение параметров настройки в съемном модуле C-PLUG, замена модулей IE/AS-i LINK PN IO без повторного конфигурирования системы

Особенности

• Малые времена запуска системы за счет конфигурирования сети с клавиатуры и вывода результатов проверок на дисплей. Поддержка выполнения указанных операций через Web интерфейс
• Снижение времени простоя и обслуживания за счет выполнения операций диагностики с выводом результатов на дисплей или Web интерфейс
• Снижение затрат на монтаж, поскольку питание прибора выполняется через кабель AS-Interface и нет необходимости применять дополнительный блок питания
• Снижение затрат на проектирование за счет удобного конфигурирования ведомых устройств производства Siemens из среды HW-Config (STEP 7) с использованием механизма Drag&Drop

Область применения

Модуль IE/AS-i LINK PN IO выполняет функции прибора ввода-вывода PROFINET IO (по IEC 61158) и ведущего устройства AS-Interface (спецификация AS-Interface V3.0 по EN 50 295). Он обеспечивает возможность получения доступа к данным AS-Interface из Industrial Ethernet.

Контроллер ввода-вывода PROFINET IO способен выполнять циклический обмен данными ввода-вывода с AS-Interface. Контроллер ввода-вывода, поддерживающий службы асинхронного обмена данными, позволяет дополнительно использовать вызовы ведущего устройства AS-Interface. Таким образом, модуль IE/AS-i LINK PN IO является идеальным решением для построения систем распределенного ввода-вывода, в которых AS-Interface выступает в качестве подсети сети PROFINET IO.

Модуль IE/AS-i LINK PN IO выпускается в версиях с одним или двумя интерфейсами ведущих устройств AS-Interface.

Модуль IE/AS-i LINK PN IO с двумя интерфейсами ведущих устройств AS-Interface обеспечивает возможность независимой работы двух сегментов сети AS-Interface.

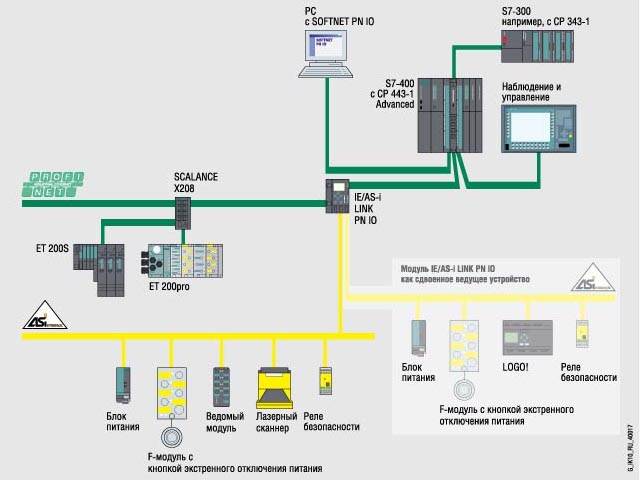

Подключение AS-Interface к PROFINET через IE/AS-i LINK PN IO с одним или двумя интерфейсами ведущего устройства AS-Interface

Дизайн

• Прочный пластиковый корпус со степенью защиты IP20 для монтажа на стандартную профильную шину DIN
• Компактная конструкция;
  • дисплей на фронтальной панели для отображения оперативных состояний и функциональной готовности всех подключенных и активированных ведомых устройств AS-Interface
  • клавиатура для настройки и тестирования сегмента AS-Interface непосредственно с фронтальной панели модуля IE/AS-i LINK PN IO
  • Светодиодные индикаторы отображения состояний PROFINET IO и AS-Interface
  • Встроенный 2-канальный коммутатор (гнезда RJ45) для подключения к Industrial Ethernet. Интеграция в линейные топологии сети без использования дополнительных сетевых компонентов
  • Удобство выполнения операций запуска, диагностики и тестирования через Web интерфейс модуля IE/AS-i LINK PN IO с использованием стандартного браузера
  • Питание через кабель AS-Interface или от внешнего блока питания =24 В
  • Малая монтажная глубина
• Монтаж на стандартную профильную шину DIN
• Работа без использования вентиляторов и буферных батарей
• Быстрая замена вышедшего из строя модуля за счет сохранения параметров настройки в съемном модуле памяти C-PLUG (модуль C-PLUG заказывается отдельно)

Функции

Модуль IE/AS-i LINK PN IO обеспечивает поддержку циклического обмена данными между контроллером ввода-вывода PROFINET IO и ведомыми устройствами подчиненного сегмента сети AS-Interface. В линию AS-Interface спецификации V3.0 допускается подключать до 62 ведомых устройств, имеющих до 4 дискретных входов и до 3 дискретных выходов, а также аналоговые ведомые устройства.

В памяти контроллера ввода-вывода модуль IE/AS-i LINK PN IO занимает 32 байта на ввод и 32 байта на вывод, в которых сохраняются данные ведомых устройств AS-Interface. Буфер ввода-вывода может быть сжат до размеров, обеспечивающих поддержку реальной конфигурации сети AS-Interface. Встроенная обработка аналоговых сигналов существенно упрощает процессы работы с аналоговыми величинами.

Контроллер ввода-вывода PROFINET IO способен также фиксировать запросы к ведущим устройствам AS-Interface (например, при записи параметров, изменении адресов, считывании диагностической информации) с помощью служб асинхронного обмена данными PROFINET.

Все пуско-наладочные операции в AS-Interface могут выполняться с помощью органов управления и индикации на фронтальной панели модуля IE/AS-i LINK PN IO. Наличие 2-х коммутируемых портов Ethernet и встроенного Web сервера позволяет выполнять такие операции дистанционно. Обеспечивается поддержка функций обновления встроенного программного обеспечения.

Опциональный модуль C-PLUG поддерживает возможность замены модуля IE/AS-i LINK PN IO без повторного конфигурирования системы, снижая времена простоя оборудования.

Диагностика

Для выполнения диагностики может использоваться встроенный дисплей и клавиатура, Web интерфейс или STEP 7. Набор поддерживаемых диагностических функций позволяет

• Определять состояния соединения
• Определять состояния соединения прибора PROFINET IO
• Диагностировать сеть AS-Interface
• Получать статистические данные
• Выполнять дистанционную диагностику с использованием стандартного Web браузера

Конфигурирование

Модуль IE/AS-i LINK PN IO может конфигурироваться из среды STEP 7/NCM PC или путем импорта актуальной конфигурации на дисплей.

Конфигурирование модуля IE/AS-i LINK IO может выполняться из среды других инструментальных средств проектирования, дополненных GSDML файлом:

• Из среды более ранних версий STEP 7/NCM PC
• Из среды инструментальных средств проектирования других производителей

Конфигурирование сетей AS-Interface с ведомыми устройствами производства SIEMENS может выполняться с помощью HW-Config пакета STEP 7 от V5.4 и выше.

Технические данные

Заказные данные

Аксессуары
