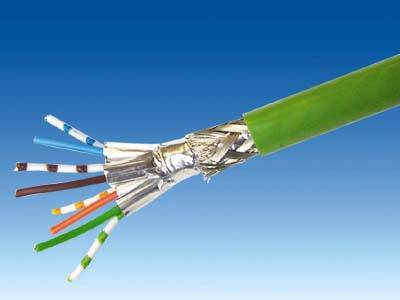

 - 8-жильный кабель для прокладки линий Industrial Ethernet в промышленных помещениях, поддержка технологии Fast Connect, работа всетях со скоростью передачи данных 1 Гбит/с.
- Наличие инструмента IE FC для быстрого удаления оболочки и экрана IE FC TP кабеля с отступами, необходимыми для подключения к соединителю.
- Подключение жил кабеля в модульной розетке IE FC RJ45 методом прокалывания изоляции.
- Соответствуют категории 6 международных кабельных стандартов ISO/ IEC 11801 и EN 50173.
- Одобрение UL, наличие китайского сертификата CCC.
- Два типа кабелей для различных условий эксплуатации:
- стандартный IE FC ТР GP кабель 4 x 2
- гибкий IE FC ТР GP кабель 4 x 2
- Простое определение длины. Наличие метровых отметок на оболочке.
|
Особенности - Экономия времени на монтаж IE FC TP кабеля 4х2 с подключением к модульной розетке IE FC RJ45 благодаря использованию технологии Fast Connect.
- Построение гигабитных кабельных сетей промышленного назначения.
- Допустимость применения одного 8-жильного IE FC TP кабеля для получения двух линий Fast Ethernet или одной линии гигабитного Ethernet.
- Высокая степень помехозащищенности передачи данных благодаря наличию двойного экранирования и использованию интегрированной концепции заземления.
|
Область применения8-жильные IE FC TP кабели SIMATIC NET выпускаются в двух модификациях и находят применение в промышленных и офисных сетях Ethernet со скоростью передачи данных 10/100/1000 Мбит/с. Один 8-жильный кабель позволяет получать два канала связи Fast Ethernet (100 Мбит/с) или один канал со скоростью передачи данных 1000 Мбит/с. Это обеспечивает возможность простого перехода от 4-жильной IE FC TP кабельной системы к 8-жильной кабельной системе гигабитного Ethernet. Рекомендации по монтажу кабельных линий приведены в руководстве по сетям на основе витых пар и оптическим сетям. UL approvals IE FC TP кабели 4х2 имеют одобрения ULна соответствие требованиям руководящих норм NEC (National Electrical Code) 800/725. Такие кабели имеют в своем обозначении буквы GP (General Purpose). Сертификат ccc (China Compulsory Certificate) Все SIMATIC NET кабели с заказными номерами 6XV1... не требуют CCC спецификации |
ДизайнIE FC TP кабели 4х2 имеют круглое сечение и позволяют использовать для своей разделки инструмент IE FC, что существенно ускоряет выполнение монтажных работ. Подключение кабеля к модульной розетке IE FC RJ45 производится без использования специального инструмента. Типы кабелей - Стандартный IE FC ТР GP кабель 4 x 2:
Стандартный сетевой кабель для быстрого монтажа
одобрение UL (General Purpose) для прокладки в условиях, определяемых NEC (National Electrical Code) 800/725. - Гибкий IE FC ТР GP кабель 4 x 2:
Для подключения аппаратуры, расположенной на подвижных частях оборудования
одобрение UL (General Purpose) для прокладки в условиях, определяемых NEC (National Electrical Code) 800/725. Обзор IE FC ТР кабелей 4 x 2 | | AWG 22/1
твердые жилы | AWG 22
гибкие жилы | | Одобрение UL, поливинилхлоридная (PVC) оболочка | | Стандартный IE FC ТР GP кабель
4 x 2
6XV1 870-2F | • | | | Гибкий IE FC ТР GP кабель
4 x 2 (тип B)
6XV1 870-2H | | • |
|

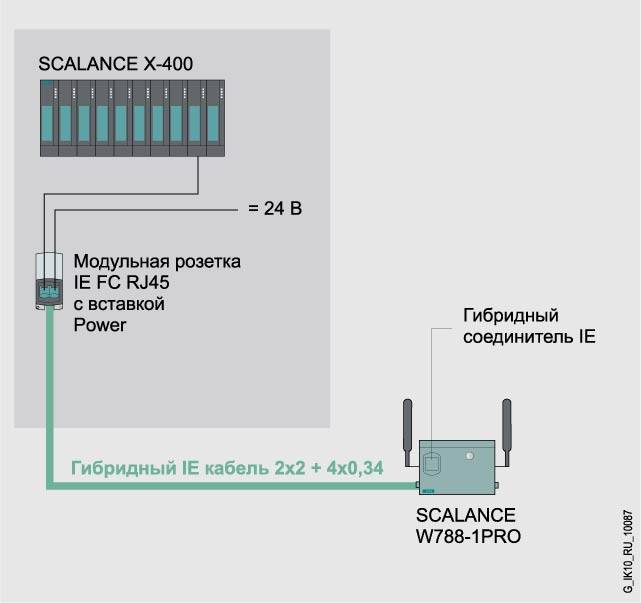

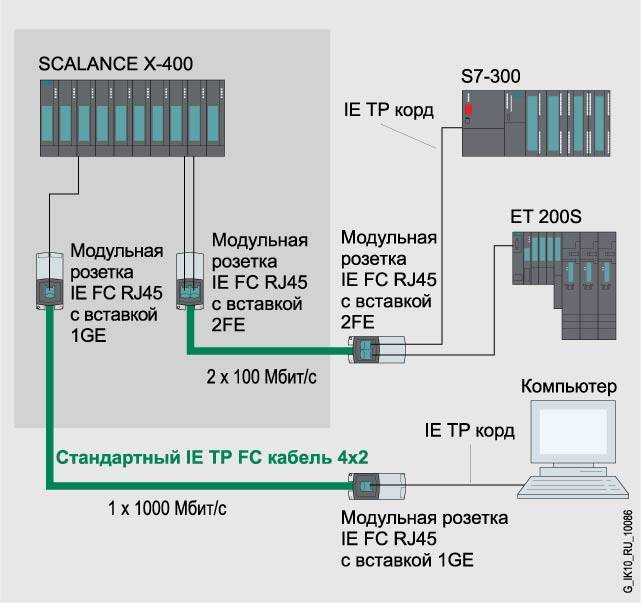

Интеграция  Конфигурация системы с использованием IE FC RJ45 модульной розетки 100 Mбит/сек и 1000 Mбит/сек  Конфигурация системы со SCALANCE W
|
Технические данные | Тип кабеля | IE FC TP Стандартный кабель GP 4 x 2 | | Применение | Универсальное применение | | Спецификация кабеля | Категория 6 | | Электрические данные (при 20 °C) | | | Ослабление волны | | | | 6 дбд/100 м | | | 19.5 дбд/100 м | | | 33 дбд/100 м | | Характеристики сопротивления | | | | 100 Ом ± 15 Ом | | Переходное затухание в местах соединений | | | | ≥ 36 дбд/100 м | | Сопротивление передаче | | | | ≤ 100 мОм/м | | Волновое сопротивление | 118 Ом/км | | Сопротивление изоляции | 5,000 МОм x км | | Диапазон | | - С IE FC RJ45 разъемом, макс.
| | - С IE FC розеткой RJ45, макс.
| | | Механические данные | | | Тип кабеля (стандартное обозначение) | SF/UTP 4x2xAWG22 | | Диаметр кабеля | 9.6 мм +/- 0.3 | | Диаметр проводников | 0.64 мм, AWG22 (твердый проводник) | | Изоляция жилы | PE | | Внутренняя оболочка | ПВХ Ø 3.9 мм | | Внешняя оболочка | ПВХ, зеленая | | Допустимые окружающие условия | | | | от -40 ºC до +70 ºC | - Температура транспортировки/хранения
| от -40 ºC до +70 ºC | | | от -20 ºC до +60 ºC | | Допустимый радиус изгиба | | | | 80 мм | | | 55 мм | | Циклы изгиба | | | Допустимое усилие натяжения | 180 Н | | Вес | 115 кг/км | | Содержание галогена | нет | | Поведение в огне | IEC 60332-1 | | Маслостойкость | Ограниченная стойкость | | UL сертификат | CMG, PLTC (в разработке) | | UL тип/ 600 В диапазон | | | CCC сертификат | Да | | Стойкость ультрафиолетовому излучению | Нет | | FastConnect монтаж кабеля | Да | | Содержание силикона | Нет |
|
Дальнейшая информация Инструкция по монтажу Шинные кабели поставляются по метражу с метровыми метками, нанесенными на оболочку. FastConnect С помощью Industrial Ethernet FastConnect инструмента зачистки возможно очистить внешнюю оболочку и экран Industrial Ethernet FastConnect кабеля 4 x 2 на необходимую длину в один прием. Это дает возможность подключить IE FC RJ45 модульную розетку быстро и просто к кабелю Industrial Ethernet FC 4 x 2. Прокладка кабеля Во время хранения, транспортировки и прокладки кабеля, закройте оба конца кабеля специальными колпачками; соблюдайте допустимые радиус изгиба и усилие натяжения. |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6XV1870-2E | SIMATIC NET, ETHERNET FC СТАНДАРТНЫЙ ИНСТАЛЯЦИОННЫЙ КАБЕЛЬ; КАТЕГОРИИ 6 ДЛЯ СОЕДИНЕНИЯ FC RJ45 МОДУЛЬНОЙ РОЗЕТКИ, ПРОДАЁТСЯ В МЕТРАХ, МАКС. ПОСТАВКА 1000 M, МИН. ЗАКАЗНАЯ ДЛИНА: 20 M | 0.093 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK1901-1BE00-0AA0 | SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, БЕЗ ВСТАВОК, КАТЕГОРИЯ 6, УПАКОВКА = 1 ШТ. | 0.4 | 3 - 5 недель (A) | 1 | | 6GK1901-1BE00-0AA1 | SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 2FE ДЛЯ ПОДСОЕДИНЕНИЯ ДВУХ ИНТЕРФЕЙСОВ 100 МБИТ/С | 0.4 | 3 - 5 недель (A) | 1 | | 6GK1901-1BE00-0AA2 | SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ, СО ВСТАВКОЙ 1GE ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА 1000 МБИТ/С | 0.4 | 3 - 5 недель (A) | 1 | | 6GK1901-1BE00-0AA3 | SIMATIC NET IE FC RJ45 ОСНОВНОЙ МОДУЛЬ МОДУЛЬНОЙ РОЗЕТКИ С ПОДКЛЮЧЕНИЕМ ПИТАНИЯ ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА 100 МБИТ/С И ОДНОГО ПИТАНИЯ 24 ВОЛЬТА ПОСТОЯННОГО ТОКА | 0.4 | 3 - 5 недель (A) | 1 | | 6GK1901-1BK00-0AA1 | SIMATIC NET IE FC RJ45 ВСТАВКА 2FE ДЛЯ МОДУЛЬНОЙ РОЗЕТКИ ДЛЯ ПОДСОЕДИНЕНИЯ ДВУХ ИНТЕРФЕЙСОВ RJ45 100 МБИТ/С, УПАКОВКА = 4 ШТ. | 0.3 | 3 - 5 недель (A) | 1 | | 6GK1901-1BK00-0AA2 | SIMATIC NET IE FC RJ45 ВСТАВКА 1GE ДЛЯ МОДУЛЬНОЙ РОЗЕТКИ ДЛЯ ПОДСОЕДИНЕНИЯ ОДНОГО ИНТЕРФЕЙСА RJ45 1000 МБИТ/С, УПАКОВКА = 4 ШТ. | 0.3 | 3 - 5 недель (A) | 1 | | 6GK1901-1GA00 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 0.1 | 3 - 5 недель (A) | 1 | | 6GK1901-1GB01 | SIMATIC NET,INDUSTRIAL ETHERNET КАССЕТЫ С ЛЕЗВИЯМИ ДЛЯ БЫСТРОГО МОНТАЖА, 5 MM, ЗАПАСНЫЕ КАССЕТЫ ДЛЯ РАЗДЕЛОЧНОГО ИНСТРУМЕНТА (1 УПАКОВКА = 5 ШТ.) ДЛЯ FC RJ45 ШТЕКЕРОВ AND МОДУЛЬНЫХ ВЫХОДОВ | 0.01 | 3 - 5 недель (A) | 1 | | 6GK1970-1BA10-0AA0 | SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, НЕМ. ЯЗЫК | 0.81 | по запросу (D) | 1 | | 6GK1970-1BA10-0AA1 | SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, АНГЛ. ЯЗЫК | 0.815 | 6 - 8 недель (C) | 1 | | 6GK1975-1AA00-3AA0 | SIMATIC NET, CD С КОЛЛЕКЦИЕЙ РУКОВОДСТВ ПО СИСТЕМАМ ПРОМЫШЛЕННОЙ СВЯЗИ, КОММУНИКАЦ. ПРОТОКОЛАМ, ПРОДУКТАМ СПЕКТРА SIMATIC NET, ПРОГР. ОБЕСПЕЧЕНИЮ КОНФИГУРИРОВАНИЯ СИСТЕМ ПРОМЫШЛЕННОЙ СВЯЗИ. PDF-ФОРМАТ, АНГ/ НЕМ. ЯЗЫК | 0.017 | 4 - 6 недель (B) | 1 |
|
|
