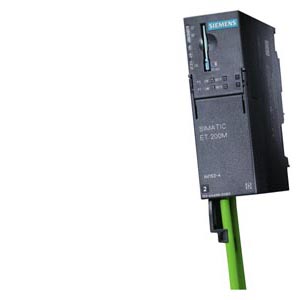

IM 153-4 PN - Для подключения станции ET 200M к сети PROFINET IO (электрические каналы связи, RJ45) и выполнения функций прибора ввода-вывода.
- Встроенный 2-канальный коммутатор.
- До 12 модулей на станцию.
- 192 байт на ввод, 192 байт на вывод.
- Опциональное использование активного шинного соединителя для обеспечения возможности "горячей" замены модуля.
- Скорость обмена данными 10/ 100 Мбит/с (автоматическая настройка/ дуплексный режим).
- Поддержка функций I&M (идентификация) в соответствии с руководством PNO № 3.502, V1.1.
Область применения
IM 153-4 PN Интерфейсный модуль IM 153-4 PN предназначен для подключения станции ET 200M к электрическим каналам связи PROFINET IO и выполнения в этой сети функций прибора ввода-вывода. Он выполняет автономный обмен данными между модулями станции и контроллером ввода-вывода сети PROFINET IO.
IM 153-4 З PN расширяет спектр существующих интерфейсных модулей ET 200M и позволяет использовать данную станцию в системах распределенного ввода-вывода на основе PROFINET IO.
Дизайн
IM 153-4 PN - IM 153-4 PN является головным модулем станции ET 200M. Он способен обслуживать до 12 модулей ввода-вывода S7-300. Порядок размещения этих модулей в станции может быть произвольным.
- Все модули станции монтируются на профильную шину S7-300. Объединение всех модулей в единую систему выполняется с помощью шинных соединителей, входящих в комплект поставки всех сигнальных, функциональных и коммуникационных модулей S7-300.
- IM 153-4 PN выпускается в пластиковом корпусе шириной 40 мм. На его фронтальной панели расположены светодиоды индикации и слот для установки микро карты памяти (MMC).
- Для работы модуля необходима микро карта памяти объемом 64 Кбайт.
Функции
IM 153-4 PN | Характеристики IM 153-4 PN | IM 153-4 PN 6ES7 153-4AA00-0XB0 |
|---|---|
| Интерфейс RJ45 | есть (электрический) |
| Оптический интерфейс | нет |
| Идентификационные данные | есть |
| "Горячая" замена модуля | Есть (с использованием активного шинного соединителя) |
| Использование функциональных (FM) и коммуникационных (CP) модулей | Ограниченное |
| Синхронизация времени через PROFIBUS, отметки времени для входных сигналов | нет |
| Использование F-модулей | нет |
| Использование HART-модулей | нет |
| Поддержка изохронного режима | нет |
| Обносвление операционной системы через сеть, с помощью микро карты памяти | есть |
| Резервирование | нет |
| Изменение конфигурации во время работы |
|
| нет |
| нет |
| Синхронизация времени через PROFINET | нет |
| Отметки времени для входных сигналов | нет |
| Сертификат для использования в Ex-зонах 2 | есть |
Режимы работы
Модуль IM 153-4 PN выполняет обработку коммуникационных задач по обмену данными между станцией ET 200M и контроллером ввода-вывода PROFINET IO.
Выбор контроллера ввода-вывода, обслуживающего данную станцию, выполняется на этапе конфигурирования системы.
Конфигурирование
- STEP 7;Конфигурирование системы выполняется из среды HW Config; выбор соответствующего интерфейсного модуля станции производится в каталоге аппаратуры. Из этого же каталога производится выбор необходимого набора модулей ввода-вывода. Для конфигурирования необходим STEP 7 от V5.4, SP2 (HSP138).
- Внешние инструментальные средства;Для подключения станции к контроллеру ввода-вывода другого производителя с использованием его инструментальных средств необходим соответствующий GSDML файл.
Технические данные
IM 153-4 PN | Характеристики IM 153-4 PN | IM 153-4 PN 6ES7 153-4AA00-0XB0 |
|---|---|
| Интерфейс RJ45 | есть (электрический) |
| Оптический интерфейс | нет |
| Идентификационные данные | есть |
| "Горячая" замена модуля | Есть (с использованием активного шинного соединителя) |
| Использование функциональных (FM) и коммуникационных (CP) модулей | Ограниченное |
| Синхронизация времени через PROFIBUS, отметки времени для входных сигналов | нет |
| Использование F-модулей | нет |
| Использование HART-модулей | нет |
| Поддержка изохронного режима | нет |
| Обносвление операционной системы через сеть, с помощью микро карты памяти | есть |
| Резервирование | нет |
| Изменение конфигурации во время работы |
|
| нет |
| нет |
| Синхронизация времени через PROFINET | нет |
| Отметки времени для входных сигналов | нет |
| Сертификат для использования в Ex-зонах 2 | есть |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7153-4AA01-0XB0 | 250 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO ДЛЯ ET 200M, УСТАНОВКА МАКС. 12 МОДУЛЕЙ S7-300, РАСШИРЕННЫЕ ФУНКЦИИ: ИЗОХРОННЫЕ REALTIME-КОММУНИКАЦИИ, CLASS 1 И 2, ЗАМЕНА МОДУЛЯ БЕЗ PG, РАБОТА БЕЗ MMC, ПОДДЕРЖИВАЕТСЯ ОБСЛУЖИВАНИЕ НОВЫХ МОДУЛЕЙ IO | 260.55 |
| 6ES7153-4BA00-0XB0 | 250 | SIMATIC DP, ET 200M ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO HIGH FEATURE ДЛЯ МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА МОДУЛЕЙ FAIL SAFE, МОДУЛЕЙ HART, SHARED DEVICE, ПРОТОКОЛ MEDIUM REDUNDANCY | 395.38 |
| 6ES7195-7HA00-0XA0 | 250 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ ГОРЯЧЕЙ ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 1 БЛОКА ПИТАНИЯ И 1 ИНТЕРФЕЙСНОГО МОДУЛЯ IM153 | 38.90 |
| 6ES7195-7HB00-0XA0 | 250 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ ГОРЯЧЕЙ ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 2 МОДУЛЕЙ ШИРИНОЙ 40 MM | 86.81 |
| 6ES7195-7HC00-0XA0 | 250 | SIMATIC DP, ET 200M, АКТИВНЫЙ ШИННЫЙ МОДУЛЬ С ПОДДЕРЖКОЙ ФУНКЦИЙ ГОРЯЧЕЙ ЗАМЕНЫ, ДЛЯ УСТАНОВКИ 1 МОДУЛЯ ШИРИНОЙ 80MM | 73.35 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7195-1GA00-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 483 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 45.05 |
| 6ES7195-1GC00-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 2000 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 157.83 |
| 6ES7195-1GF30-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 530 MM, ДЛЯ УСТАНОВКИ ДО 5 АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 49.61 |
| 6ES7195-1GG30-0XA0 | 250 | SIMATIC DP, ET 200M, ПРОФИЛЬНАЯ ШИНА ДЛИНОЙ 620 MM, ДЛЯ УСТАНОВКИ АКТИВНЫХ ШИННЫХ МОДУЛЕЙ, ПОДДЕРЖИВАЮЩИХ ФУНКЦИИ ГОРЯЧЕЙ ЗАМЕНЫ МОДУЛЕЙ ВВОДА-ВЫВОДА | 56.29 |
| 6ES7390-1AB60-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 160MM | 19.08 |
| 6ES7390-1AE80-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 480MM | 29.68 |
| 6ES7390-1AF30-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 530MM | 35.51 |
| 6ES7390-1AJ30-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 830MM | 47.70 |
| 6ES7390-1BC00-0AA0 | 230 | SIMATIC S7-300, ПРОФИЛЬНАЯ ШИНА S7-300 ДЛИНОЙ 2000MM | 79.50 |
| 6ES7953-8LF20-0AA0 | 230 | SIMATIC S7, МИКРОКАРТА ПАМЯТИ MMC ДЛЯ S7-300/C7/ET 200, 3.3 В NFLASH, 64 КБАЙТ | 40.28 |
| 6ES7998-8XC01-8YE0 | 230 | КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET | 108.12 |
| 6ES7998-8XC01-8YE2 | 230 | КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM, 5-ЯЗЫКОВАЯ ПОДДЕРЖКА (БЕЗ РУССКОГО), СЛУЖБА ОБНОВЛЕНИЯ В ТЕЧЕНИЕ 1 ГОДА | 328.60 |
| 6GK1901-1BB10-2AA0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 16.85 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK1901-1GA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 62.96 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1840-3AH10 | 5K1 | SIMATIC NET, FC ТРЕЙЛИНГОВЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ДО 5 МЛН. ЦИКЛОВ ИЗГИБА, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 5.61 |
| 6XV1840-4AH10 | 5K1 | SIMATIC NET, FC МОРСКОЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5 ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 8.59 |
