IM 460-3 - Передающий интерфейсный модуль для построения систем распределенного ввода-вывода с удалением стоек расширения от базового блока на расстояние до 102 м.
- Связь через C- и P-шины контроллера.
- Установка в базовый блок контроллера.
- Подключение до 8 стоек расширения.
- Работа в сочетании с приемными интерфейсными модулями IM 461-3.
Область применения

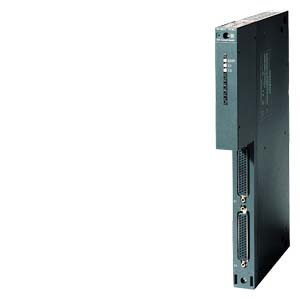

IM 460-3 Передающий интерфейсный модуль IM 460-3 используется для подключения стоек расширения, удаленных от базового блока на расстояние до 102 м.
Модуль обеспечивает доступ к P- и C-шинам контроллера и работает в комплекте с приемными интерфейсными модулями IM 461-3, устанавливаемыми в стойки расширения.
Дизайн
IM 460-3 Интерфейсный модуль IM 460-3 может устанавливаться в монтажные стойки базового блока:
- UR1,
- UR2,
- CR2.
К одному модулю IM 460-3 допускается подключать до 8 стоек расширения (до 4 стоек расширения на один встроенный интерфейс). В один базовый блок контроллера может устанавливаться до 6 интерфейсных модулей IM 460-3.
Модуль характеризуется следующими показателями:
- 3 светодиода индикации отказов.
- 2 интерфейса для подключения линий связи, выполненных кабелем 468-1.
Технические данные
IM 460-3 |
| 6ES7460-3AA01-0AB0 |
| Потребляемый ток |
|
| 1,550 мA |
| 7,750 мВт |
| Конфигурирование |
|
| 102 м |
| Размеры и масса |
|
| 630 г |
| 25 мм |
| 290 мм |
| 217 мм |
Дальнейшая информация
IM 460-3 Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.automation.siemens.com/infocenter
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7460-3AA01-0AB0 | 240 | SIMATIC S7-400, IM 460-3, ИНТЕРФЕЙСНЫЙ МОДУЛЬ, ПЕРЕДАТЧИК, ДЛЯ СИСТЕМ РАСПРЕДЕЛЕННОГО ВВОДА-ВЫВОДА, ДЛИНА ЛИНИИ СВЯЗИ ДО 102M, С K-ШИНОЙ | 608.44 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7468-1AH50-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 0.75M | 155.71 |
| 6ES7468-1BB50-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 1.5M | 166.53 |
| 6ES7468-1BF00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 5M | 201.08 |
| 6ES7468-1CB00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 10M | 254.08 |
| 6ES7468-1CC50-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 25M | 437.78 |
| 6ES7468-1CF00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 50M | 697.48 |
| 6ES7468-1DB00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 100M | 1225.36 |
