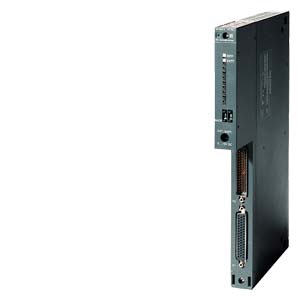

IM 461-3 - Приемный интерфейсный модуль для построения распределенных конфигураций ввода-вывода с удалением стоек расширения от базового блока на расстояние до 102 м.
- Обмен данными через P- и C-шины контроллера.
- Установка в стойку расширения.
- Подключение к интерфейсному модулю IM 460-3 базового блока или IM 461-3 предшествующей стойки расширения.
Область применения
IM 461-3 Приемный интерфейсный модуль IM 461-3 используется для построения распределенных конфигураций ввода-вывода с удалением стоек расширения от базового блока на расстояние до 102 м.
Модуль обеспечивает доступ к Р- и C-шинам контроллера и работает в комплекте с передающим интерфейсным модулем IM 460-3, устанавливаемым в базовом блоке контроллера.
Каждая стойка расширения с интерфейсным модулем IM 461-3 должна комплектоваться собственным блоком питания.
Дизайн
IM 461-3 Интерфейсный модуль IM 463-1 может устанавливаться в стойки расширения:
- UR1,
- UR2,
- ER1,
- ER2.
Модуль характеризуется следующими показателями:
- 2 светодиода индикации отказов.
- 1 интерфейс для подключения линии связи от предшествующего интерфейсного модуля, выполненной соединительным кабелем 468-1.
- 1 интерфейс для подключения линии связи со следующей стойкой расширения, выполненной соединительным кабелем 468-1. В последнем интерфейсном модуле на линии должен быть установлен терминальный резистор.
- Кодовый переключатель для установки номера стойки расширения.
- Гнездо для подключения внешнего блока питания на время замены блока питания монтажной стойки.
Технические данные
IM 461-3 |
| 6ES7461-3AA01-0AA0 |
| Потребляемый ток |
|
| 620 мA |
| 3,100 мВт |
| Конфигурирование |
|
| 102 м |
| Размеры и масса |
|
| 620 г |
| 25 мм |
| 290 мм |
| 217 мм |
Дальнейшая информация
IM 461-3 Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.automation.siemens.com/infocenter
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7461-3AA01-0AA0 | 240 | SIMATIC S7-400, IM 461-3, ИНТЕРФЕЙСНЫЙ МОДУЛЬ, ПРИЕМНИК, ДЛЯ СИСТЕМ РАСПРЕДЕЛЕННОГО ВВОДА-ВЫВОДА, ДЛИНА ЛИНИИ СВЯЗИ ДО 102M, С K-ШИНОЙ | 608.44 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7461-3AA00-7AA0 | 240 | SIMATIC S7-400, ТЕРМИНАЛЬНЫЙ РЕЗИСТОР ДЛЯ ИНТЕРФЕЙСНОГО МОДУЛЯ IM 461-3 | 81.09 |
| 6ES7468-1AH50-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 0.75M | 155.71 |
| 6ES7468-1BB50-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 1.5M | 166.53 |
| 6ES7468-1BF00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 5M | 201.08 |
| 6ES7468-1CB00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 10M | 254.08 |
| 6ES7468-1CC50-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 25M | 437.78 |
| 6ES7468-1CF00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 50M | 697.48 |
| 6ES7468-1DB00-0AA0 | 240 | SIMATIC S7-400, ИНТЕРФЕЙСНЫЙ КАБЕЛЬ С K-ШИНОЙ, ДЛИНА 100M | 1225.36 |
