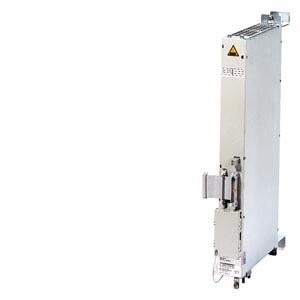

Импульсное тормозное сопротивление Модуль импульсного сопротивления может использоваться для быстрой разрядки промежуточного контура. Энергия промежуточного контура преобразуется в потери тепла. Другими случаями использования является, к примеру, увеличение мощности импульсного сопротивления в комбинации с нерегулируемым модулем питания или уменьшение напряжения промежуточного контура для управляемых процессов торможения в режиме отключения питания. Возможно параллельное подключение нескольких модулей.
При максимальной нагрузке внутреннего импульсного сопротивления > 200 Вт рекомендуется использование тепловодной пластины, чтобы удерживать тепло на расстоянии от расположенных сверху модулей.
Универсальная конструкция корпуса модуля импульсного сопротивления может использоваться в структурах модулей как с внутренним, так и с внешним теплоотводом.
Особенности
Импульсное тормозное сопротивление Универсальный дизайн корпусов модулей импульсного сопротивления может использоваться в группах модулей, как с внутренним, так и с внешним охлаждением.
Функции
Импульсное тормозное сопротивление Энергия, расходуемая на торможение всей системы, может быть увеличена с помощью внешнего импульсного сопротивления Plus и нескольких модулей импульсного сопротивления, подключенных параллельно (макс. количество n = C DC link/500 мкФ).
Если используется электронный блок питания с 3-фазной системой, то посредством модуля импульсного сопротивления возможна быстрая разрядка сети DC. Энергия преобразуется в потери тепла под управлением в сопротивлении.
Технические данные
Импульсное тормозное сопротивление | Модуль импульсного сопротивления | |
| Номинальное напряжение питания | 600 В/625 В/680 В DC |
| Длительная мощность/пиковая мощность |
|
| - с внутренним импульсным сопротивлением | 0,3 кВт / 25 кВт |
| - с внешним импульсным сопротивлением | 1,5 кВт / 25 кВт |
| Теряемая мощность | в зависимости от нагрузки 15 Вт до макс. 315 Вт |
| Тип охлаждения | самоохлаждение |
| Вес, около | 5 кг |
| Ширина модуля | 50 мм |
Дальнейшая информация
Преобразователи SIMODRIVE 611 Дальнейшую информацию см. в руководстве по конфигурированию для SIMODRIVE 611 digital, преобразователей и нормативы EMC для SINUMERIK, SIROTEC, SIMODRIVE, SIMOTION, SINAMICS S120. Подходящие кабели см. Системы соединений MOTION-CONNECT.
| Designation | Заказной №. |
|---|---|
| Руководство по конфигурированию Преобразователь SIMODRIVE 611 digital |
|
| 6SN1197-0AA00-1AP1 |
| 6SN1197-0AA00-1BP1 |
| 6SN1197-0AA00-1CP0 |
| 6SN1197-0AA00-1DP0 |
| 6SN1197-0AA00-1EP0 |
Дополнительную информацию см.:
http://support.automation.siemens.com/WW/view/en/10804940/133300
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1113-1AB01-0BA1 | 752 | SIMODRIVE 611 МОДУЛЬ ИМПУЛЬСНОГО СОПРОТИВЛЕНИЯ, ВНУТРЕННЕЕ СОПРОТИВЛЕНИЕ ДЛЯ 0.3/25 КВТ УНИВЕРСАЛЬНЫЙ КОРПУС ДЛЯ ГЛУБИНЫ 211/288 ММ | 601.62 |
| 6SN1162-0BA04-0JA0 | 752 | SIMODRIVE 611, МОНТАЖНАЯ РАМА СИСТЕМЫ ВНЕШНЕГО ТЕПЛООТВОДА, РАМА-ЗАГЛУШКА | 16.02 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1162-0BA01-0AA0 | 752 | SIMODRIVE 611 ТЕПЛОПРОВОДНАЯ ПЛАСТИНА ДЛЯ НЕРЕГУЛИРУЕМОГО БЛОКА ПИТАНИЯ 10 КВТ | 39.14 |
| 6SN1197-0AA00-1AP1 | 752 | SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЫПУСК 05/08, НЕМЕЦКИЙ | 99.50 |
| 6SN1197-0AA00-1BP1 | 752 | SIMODRIVE 611 DIGITAL ДОКУМЕНТАЦИЯ ДОКУМЕНТАЦИЯ: РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ПРЕОБРАЗОВАТЕЛЕЙ ВЕРСИЯ 05/08, АНГЛИЙСКИЙ | 99.50 |
