Индуктивные датчики приближения – надежные и точные

Датчики приближения - самое простое и эффективное решение для бесконтактного определения металлических объектов. Если хороший проводник электричества приближается к датчику или удаляется от него, то сигнал автоматически изменяется.

Эти датчики очень надежны, так как имеют отличную повторяемость срабатываний. Благодаря устойчивости к механическим воздействиям, влиянию температуры, шумов, света и воды они имеют длительный срок службы. Мы предлагаем полный спектр продукции с широким спектром различных применений и диапазонов срабатываний.

Серия PXI

Индуктивные датчики приближения организованы в различные семейства продуктов в соответствии с их техническими характеристиками и областью применения:

Датчики SIMATIC	Область применения и специальные характеристики	Диапазон напряжения	Выход	Особые преимущества
PXI200	Датчики для стандартного применения и для ПЛК Рабочее расстояние в соответствии со стандартом	10 В … 30 В = или 15 В … 34 В =	2-х проводные бесконтактные переключатели: 1 НО контакт, до 25 мA остаточный ток и падение напряжения пригодные для входов ПЛК, минимальные затраты на подключение, как источник тока, так и нагрузка, питание датчиков через вход ПЛК 3-х проводные бесконтактные переключатели: 1 НО или 1 НЗ, до 200 мA, pnp или npn 4-х проводные бесконтактные переключатели: 1 НО и 1 НЗ, pnp, до 200 мA
PXI300	Датчики с дополнительными характеристиками	3-х проводные бесконтактные переключатели: 10 … 65 В = 2-х проводные бесконтактные переключатели: 20 … 320 В ~/=	3-х проводные бесконтактные переключатели: 1 НО или 1 НЗ, pnp 2-х проводные бесконтактные переключатели: 1 НО или 1 НЗ	Простая адаптация к различным номинальным рабочим напряжениям Не чувствительность к колебаниям напряжения
	Датчики с увеличенным рабочим расстоянием	3-х проводные бесконтактные переключатели 10 … 65 В =	3-х проводные бесконтактные переключатели: 1 НО или 1 НЗ, pnp	Рабочее расстояние больше стандартного до 3-х раз Болдьшая гибкость установки Меньшие габариты могут быть выбраны для требуемого рабочего расстояния Сокращение расстояния инициации исправляется для цветных металлов
	Датчики для экстремальных условий окружающей среды (IP68 / IP69K)	2-х проводные бесконтактные переключатели: 20 … 320 В ~/= 3-х проводные бесконтактные переключатели: 15 … 34 В =, 10 … 65 В = 4-х проводные бесконтактные переключатели: 15 … 34 В =	3-х проводные бесконтактные переключатели: 1 НО или 1 НЗ, pnp до 300 мA 4-х проводные бесконтактные переключатели: 1 НО и 1 НЗ, pnp, до 200 мA	Могут быть использованы при экстремальных условиях окружающей среды в соответствии с IP68 при использовании специального герметизирующего компаунда
PXI400	Датчики без ослабляющего фактора; для сварочных приложений	3-х проводные бесконтактные переключатели: 10 … 30 В =	3-х проводные бесконтактные переключатели: 1 НО, pnp до 200 мA	Без ослабляющего фактора для цветных металлов Стойкость к сварочно-магнитному полю до 160 мТс действующее значение = приблизительно 21 кA при 25.4 мм
PXI600	Датчики для Ex Зоны 2 Разрешение для газа: EX II 3G EEx nA II T6x Разрешение для пыли: EX II 3D IP65 T 80 °C	4-х проводные бесконтактные переключатели: 10 … 30 В =	4-х проводные бесконтактные переключатели: 1 НО + 1 НЗ, pnp до 200мA
PXI900	Датчики для повышенного давления до 500 бар (7250 фунтов на квадратный дюйм)	3-х проводные бесконтактные переключатели: 10 … 30 В =	3-х проводные бесконтактные переключатели: 1 НО, pnp, до 200мA Рабочее расстояние: 3 мм	Пригодны для динамических механических нагрузок Простота установки: бесконтактные реоеключатели могут быть быстро смонтированы по месту без дополнительных настроек Торцевое уплотнение датчика является газонепроницаемым
PXI900	Датчики с аналоговым выходом	3-х проводные бесконтактные переключатели: 10 … 30 В =	Выход напряжения 0 … 5 В = Токовый выход 1 … 5 мA Нелиаризованная конструкция

Конфигуратор

Для индуктивных датчиков приближения существует конфигуратор в A&D Mall. На основе желаемых технических характеристиках, необходимый продукт можно быстро и легко выбрать, поместить в корзину продуктов и заказать.

Дополнительную информацию Вы можете получить в Интернете по адресу.

https://mall.automation.siemens.com/RU/guest/configurators/ipc/ipcFrameset.asp?urlParams=PROD%5FID%3D3RG4&MLFB=&proxy=mall%2Eautomation%2Esiemens%2Ecom&retURL=%2FDE%2Fguest%2Findex%2Easp%3FnodeID%3D8220018%26lang%3Dde&lang=ru

Обзор

	SIMATIC PXI200
Тип, Ø	Коробка с M14	M18	18 мм	M30	40 мм x 40 мм	60 мм x 80 мм	80 мм x 100 мм
Рабочее расстояние
0 ... 0.8 мм (PXI.1.)
1 ... 4 мм (PXI.2.)	2.5 мм
5 ... 10 мм (PXI.3.)	5 мм	5 мм 8 мм	5 мм	10 мм
12 ... 22 мм (PXI.4.)				15 мм	15 мм 20 мм
25 ... 40 мм (PXI.5.)						30 мм	40 мм
50 ... 75 мм (PXI.6.)
Выход
НО контакт / НЗ контакт	• / •	• / •	• / •	• / •	• / •	• / •	• / •
pnp / npn	• / •	• / •	• / •	• / •	• / •	• / -	• / -
Аналоговый
Кол-во проводников	2, 3, 4	2, 3, 4	3	2, 3, 4	2, 3, 4	4	4
Рабочее напряжение
10/15 ... 30/35 В =	•	•	•	•	•	•	•
10 ...65 В =
20 ... 265/320 В ~/=
Подключение
Разъем M8
Разъем M12	•	•		•	•
Кабель	•	•	•	•
Клемник					•	•	•
Степень защиты
IP65/IP67	- / •	- / •	- / •	- / •	• / •	• / -	• / -
IP68 / IP69K

	SIMATIC PXI300
Тип, Ø	4 мм	M5	M8	M12	Коробка с M14	6.5 мм	8 мм x 8 мм	M18
Рабочее расстояние
0 ... 0.8 мм (PXI.1.)	0.6 мм	0.6 мм
1 ... 4 мм (PXI.2.)			1 мм 2 мм 2.5 мм 3 мм	2 мм 4 мм	2.5 мм	2.5 мм 3 мм	3 мм
5 ... 10 мм (PXI.3.)			6 мм	6 мм 10 мм	5 мм			5 мм 8 мм
12 ... 22 мм (PXI.4.)								12 мм 20 мм
25 ... 40 мм (PXI.5.)
50 ... 75 мм (PXI.6.)
Выход
НО контакт / НЗ контакт	• / -	• / -	• / •	• / •	• / •	• / -	• / •	• / •
pnp / npn	• / -	• / -	• / •	• / •	• / -	• / -	• / •	• / •
Аналоговый
Кол-во проводников	3	3	3	2, 3	2, 3	3	3	2, 3
Рабочее напряжение
10/15 ... 30/35 В =	•	•	•	•		•	•	•
10 ...65 В =			•	•	•			•
20 ... 265/320 В ~/=				•	•			•
Подключение
Разъем M8			•			•	•
Разъем M12			•	•	•			•
Кабель	•	•	•	•	•	•	•	•
Клемник
Степень защиты
IP65/IP67			- / •	- / •	- / •	- / •	- / •	- / •
IP68 / IP69K	• / -	• / -	• / -	• / •		• / -		• / •

	SIMATIC PXI300
Тип, Ø	18 мм	M30	40 мм x 40 мм	60 мм x 80 мм	80 мм x 100 мм
Рабочее расстояние
0 ... 0.8 мм (PXI.1.)
1 ... 4 мм (PXI.2.)
5 ... 10 мм (PXI.3.)	5 мм 8 мм	10 мм
12 ... 22 мм (PXI.4.)		15 мм 22 мм	15 мм 20 мм
25 ... 40 мм (PXI.5.)		40 мм	25 мм 30 мм 35 мм 40 мм	30 мм	30 мм 40 мм
50 ... 75 мм (PXI.6.)				50 мм	65 мм
Выход
НО контакт / НЗ контакт	• / •	• / •	• / •	• / •	• / •
pnp / npn	• / •	• / •	• / •	• / -	• / -
Аналоговый
Кол-во проводников	3	2, 3	2, 3, 4	2, 3	2, 3
Рабочее напряжение
10/15 ... 30/35 В =	•	•	•
10 ...65 В =		•	•	•	•
20 ... 265/320 В ~/=		•	•	•	•
Подключение
Разъем M8
Разъем M12		•	•
Кабель	•	•	•
Клемник			•	•	•
Степень защиты
IP65/IP67		- / •	• / •	• / -	• / -
IP68 / IP69K	• / •	• / •	• / •

	SIMATIC PXI400

Тип, Ø	M8	M12	M18	M30	40 мм x 40 мм	80 мм x 80 мм
Рабочее расстояние
0 ... 0.8 мм (PXI.1.)
1 ... 4 мм (PXI.2.)	1.5 мм 4 мм	3 мм
5 ... 10 мм (PXI.3.)		8 мм	5 мм	10 мм
12 ... 22 мм (PXI.4.)			12 мм	20 мм	15 мм
25 ... 40 мм (PXI.5.)					25 мм 35 мм 40 мм
50 ... 75 мм (PXI.6.)						75 мм
Выход
НО контакт / НЗ контакт	• / -	• / -	• / -	• / -	• / -	• / -
pnp / npn	• / •	• / •	• / •	• / •	• / •	• / •
Аналоговый
Кол-во проводников	3	3	3	3	3	3
Рабочее напряжение
10/15 ... 30/35 В =	•	•	•	•	•	•
10 ...65 В =
20 ... 265/320 В ~/=
Подключение
Разъем M8	•
Разъем M12	•	•	•	•	•
Кабель	•	•	•	•
Клемник					•	•
Степень защиты
IP65/IP67		- / •	- / •	- / •		- / •
IP68 / IP69K	• / -	• / -	• / -	• / -	• / -

	SIMATIC PXI600				SIMATIC PXI900
Тип, Ø	M12	M18	M30	40 мм x 40 мм	M14	M12
Рабочее расстояние
0 ... 0.8 мм (PXI.1.)
1 ... 4 мм (PXI.2.)	2 мм 4 мм				3 мм
5 ... 10 мм (PXI.3.)		5 ммм 8 мм	10 мм			0 ... 6 мм
12 ...22 мм (PXI.4.)			15 мм	15 мм
25 ... 40 мм (PXI.5.)				35 мм
50 ... 75 мм (PXI.6.)
Выход
НО контакт / НЗ контакт	• / •	• / •	• / •	• / •	• / •
pnp / npn	• / -	• / -	• / -	• / -	• / •
Аналоговый						•
Кол-во проводников	4	4	4	4	3	4
Рабочее напряжение
10/15 ... 30/35 В =	•	•	•	•	•	•
10 ...65 В =
20 ... 265/320 В ~/=
Подключение
Разъем M8
Разъем M12	•	•	•	•	•	•
Кабель	•	•	•		•	•
Клемник
Степень защиты
IP65/IP67	- / •	- / •	- / •	- / •		- / •
IP68 / IP69K					• / -
Версия опасной зоны
Зона 2	•	•	•	•

Особенности

Компактный
Высокая степень защиты (IP67/IP68/IP69K)
Фактор коррекций 1
Высокая степень чувствительности
Высокая частота коммутации
Простота монтажа
Удобно использовать в малых пространствых
Может быть использован во всем мире: UL/CSA нормы

Область применения

Индуктивные датчики BERO обеспечивают экономичный метод обнаружения металлических объектов. Их используют там, где металл играет большую роль, например:

в автомобильной промышленности
в машиностроении
в роботостроении
в транспортерной технике
в целлюлозно-бумажной и полиграфической промышленности

Принцип индукции и накопленные за многие годы ноу-хау делают датчики BERO исключительно надёжными при очень высокой точности репродуцирования и долговечными благодаря отсутствию износа, а также нечувствительными к температуре, шумам, свету и воде.

Большое разнообразие индуктивных бесконтактных датчиков BERO, предлагаемых фирмой Siemens, также является преимуществом для наших клиентов. Наша полная программа отвечает самым различным требованиям. Имеются индуктивные датчики BERO

с расстояниями срабатывания от 0,6 до 75 мм
цилиндрической и кубической конструкции
в нормальном исполнении в качестве 3- и 4-проводных датчиков
в качестве 2-проводных датчиков для программируемых контроллеров
с повышенными электрическими параметрами (DC 65 В или AC 320 В)
со степенью защиты IP 68 для тяжёлых условий окружающей среды
с повышенными расстояниями срабатывания
без коэффициента ослабления
для повышенного давления
по спецификации DESINA
с непосредственным подключением к AS-и интерфейсу
искробезоcасные датчики для взрывоопасных сред

Пример использования

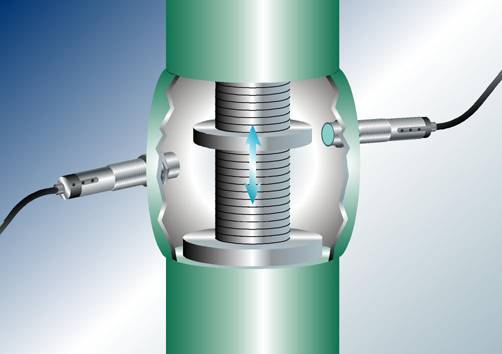

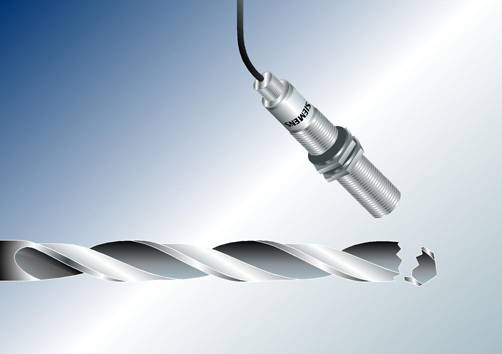

Обнаружение трещины сверла

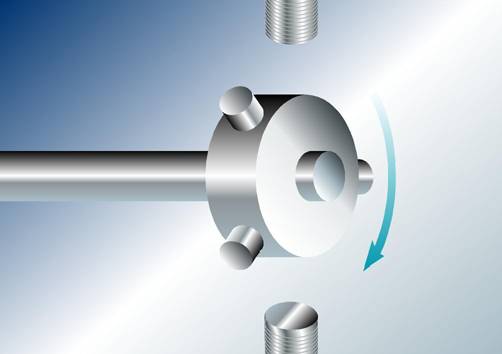

Определение положения болта в колесе для контроля скорости или направления

Определение положения затворки (полностью открыта или закрыта)

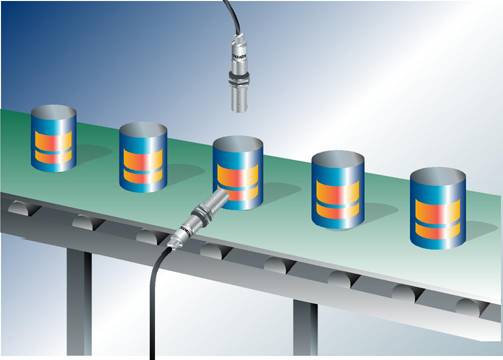

Определение банок и крышек

Индуктивные бесконтактные датчики BERO классифицируются в соответствии с различными возможностями применения или техническими особенностями

Датчики SIMATIC	Специальные характеристики	Диапазон напряжений	Выход	Преимущества
PXI200	для нормальных требований	от 10 дo 30 В DC или от 15 дo 34 В DC	3-проводный BERO: 1 3 или 1 Р до 200 мА 4-проводный BERO: 1 3 и 1 Р (антивалентный), pnp до 200 мА
PXI300	для повышенных электрических параметров	3-проводный BERO: от 10 дo 65 В DC 2-проводный BERO: от 20 дo 320 В AC/DC	3-проводный BERO: 1 NO или 1 NC, pnp 2-проводный BERO: 1 NO или 1 NC	Простая адаптация к разным рабочим напряжениям Нечувствительность к нестабильности напряжения
	с увеличенным расстоянием срабатывания	3-проводный BERO: от 10 дo 65 В DC	3-проводный BERO: 1 NO или 1 NC, pnp	Большая степень свободы при юстировке положения Возможность использования более компактных моделей при определенном расстоянии срабатывания Компенсация сокращения рабочего расстояния срабатывания на цветных металлах
	для повышенных тяжелых условий окружающей среды (IP68 / IP69K)	2-проводный BERO: от 20 дo 320 В AC/DC 3-проводный BERO: от 15 дo 34 В DC, от 10 дo 65 В DC 4-проводный BERO: от 15 дo 34 В DC	3-проводный BERO: 1 NO или 1 NC, pnp дo 300 мA 4-проводный BERO: 1 3 и 1 Р (антивалентный), pnp до 200 мА	Могут применяться в очень тяжелых условиях окружающей среды IP 68 благодаря использованию особого непроницаемого корпуса со специальной заливкой
PXI400	без коэффициента пересчета	3-проводный BERO: от 10 дo 30 В DC	3-проводный BERO: 1 NO, pnp дo 200мA	Не нужен коэффициент пересчета на цветные металлы Стойкость к магнитному полю, т. е. эти датчики не боятся сварочных работ до 160 мТл eff. = 21 кА при 25,4 мм
PXI600	Датчики для Ex Zone 2 Нормы для газа: EX II 3G EEx nA II T6 X Нормы для пыли: EX II 3D IP65 T 80 °C	4-проводный BERO: от 10 дo 30 В DC	4-проводный BERO: 1 NO + 1 NC, pnp дo 200мA
PXI900	на высокие давления до 500 bar	3-проводный BERO: от 10 дo 30 В DC	3-проводный BERO: 1 NO, pnр дo 200мA Рабочая дистанция: 3 мм	Пригоден для очень больших динамических нагрузок давлением Простота монтажа: датчик BERO может ввинчиваться до упора, регулировка не требуется Торцевое уплотнение газонепроницаемое
PXI900	с аналоговым выходом	3-проводный BERO: от 10 дo 30 В DC	Выходное напряжение от 0 дo 5 В DC Выходной ток от 1 дo 5 мA Нелинеаризованное исполнение

Апробации

Приборы 3RG40, 3RG41 со штекерами М 12 или М 18, а также с клеммной коробкой, апробированы UL и CSA.

Для полной информации см. приложение.

Техника безопасности

Применять датчики в случаях, когда от их работы зависит безопасность людей, не разрешается!

Дизайн

Нормативные документы

EN 60 947-5-2 (VDE 0660, часть 208).

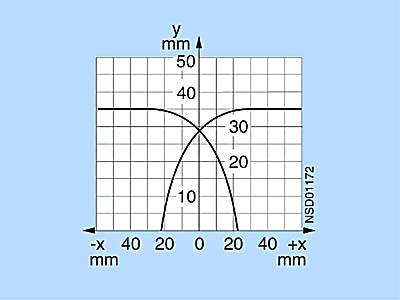

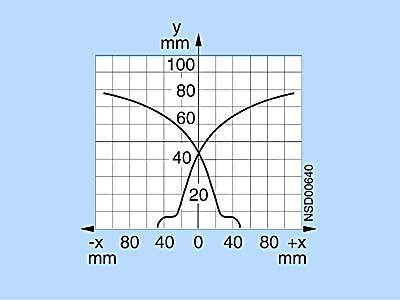

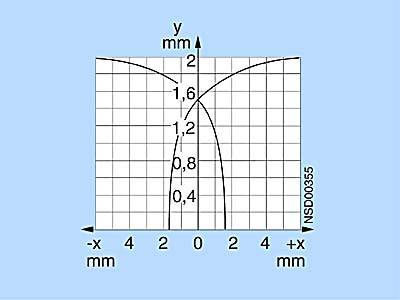

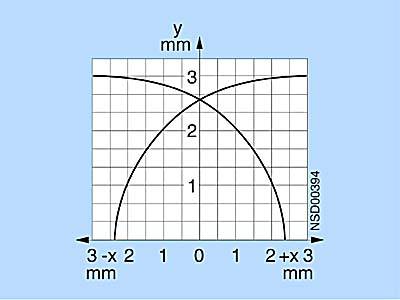

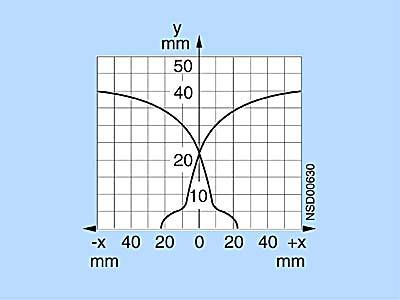

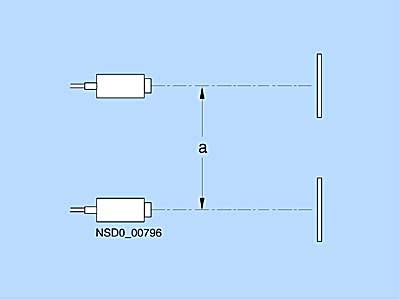

Минимальное расстояние между датчиками

Бесконтактные датчики не должны взаимно влиять друг на друга. Поэтому между ними необходимо сохранять минимальное расстояние а. Расстояние а зависит от исполнения и типа прибора.

Штекеры

С датчиками цилиндрических исполнений стандартно предлагаются 8-мм комбинированные штекеры или штекеры с резьбой М 12 (3- и, соответственно, 4-полюсные). Для штекерных соединений дополнительно необходима розеточная часть, см. принадлежности. В качестве опции к исполнениям М 18 и М 30 предлагаются также штекеры с резьбой М 18 (3-полюсные).

Кабели

Как правило, применяются высокогибкие кабели с маслостойкой оболочкой из полиуретана, имеющие стандартную длину 2 м.
В случаях, когда кабели вступают в контакт с кислотами и щелочами, следует заказывать датчики с кабелями с оболочкой из ПВХ.
С датчиками для применения по нормам UL и CSA следует заказывать кабели с оболочкой из ПВХ.
Кабели другой длины и из других материалов, поставляются по запросу.

Длина кабелей

Длинные кабели означают для бесконтактных датчиков BERO:

емкостную нагрузку выхода
увеличение влияния помех

Даже при благоприятных условиях не следует применять кабели длиной более 300 м.

Прокладка кабелей

Соединительные кабели бесконтактных датчиков нельзя прокладывать в кабельном канале параллельно линиям, по которым коммутируются индуктивные нагрузки (например, катушки контакторов, электромагнитные клапаны, двигатели) или протекают токи электронных приводов двигателей. Кабели должны быть как можно более короткими, но при удачной прокладке (малая емкость связи, малые помехи) их длина может достигать 300 м.
Возможны следующие меры для уменьшения помех:

расстояние до линий, создающих помехи, >100 мм
экранирование
снабжение катушек (контакторов, реле, электромагнитных клапанов) RC-цепочками или варисторами.

Степень защиты

Степень защиты, в соответствии с IEC 60529.

Значение цифр

Условия испытаний / замечания

IP67

6
Защита от проникновения пыли. Полная защита от прикосновения (электрическая).

7
Защита от воды, когда аппаратура погружается в воду при определенном давлении и на определенное время. При этом вода не должна проникать в количестве, вызывающем повреждение.

Условия испытаний:

Глубина погружения 1 м
Время 30 мин

Если вода или сырость могут проникнуть через длинный период времени, то в этом случае должны быть использованы устройства со степенью защиты IP68.

IP68

6
Защита от проникновения пыли. Полная защита от прикосновения (электрическая).

8
Защита от проникновении воды при погружении.

Тестирование проникновения основано на IEC 60068-2-17. Однако, тестируемые устройства помещались в пар, а не в воду, т.к. большее воздействие оказывается именно при таком хранении.

Параметры:

Первоначальные условия: рабочая температура 25 °C ± 5 °C,
Тестовая жидкость: водопроводная вода
Температура тестовой жидкости: 105 °C – 5 °C
Тестовое давление: 12 Н/см (1.2 бар)
Продолжительность воздействия: 5 дней
Последующая обработка: сушка при комнатной температуре и охлаждение. Последующие измерения производились после того, как температура устройства достикала комнатного значения.
Окончатеельные замеры: рабочая температура 25 °C ± 5 °C.
Допустимые изменения составляют ± 10% первоначального значения.

IP69K

Защита от проникновения пыли. Полная защита от прикосновения (электрическая).

Защита от струй воды с высоким давлением (например: вода, направленная под очень высоким давлением на корпус со всех направлений, не должна приводить к пагубным последствиям)

Функции

Индуктивные датчики BERO является бесконтактным датчиком положения, не содержащим деталей, подверженных механическому износу, и практически нечувствительным к влиянию окружающей среды.

Он используется в первую очередь при высоких требованиях к надежности, точности точки срабатывания, срока службы, частоты коммутации, скорости срабатывания и т. д.

В датчике BERO создается высокочастотное переменное поле, которое излучается из „активной поверхности" датчика BERO. Пространственные размеры этого переменного поля определяют „дальность действия" прибора. При приближении материала с хорошей электрической и/или магнитной проводимостью поле ослабляется. Оба состояния (поле ослаблено или не ослаблено) анализируются в датчике BERO с изменением сигнала на выходе.

Встроенные меры защиты

Защитные схемы, встроенные в большинство BERO (см. таблицы для выбора), обеспечивают простоту эксплуатации и защищают приборы от выхода из строя.

Возможна защита от

обрыва провода (контакты L- и L+);
ложного импульса на включение;
короткого замыкания и перегрузки (DC);
пиков перенапряжения;
неверного подключения всех контактов;
влияния радиотелефонов.

Подавление ложных импульсов на включение

При приложении рабочего напряжения переходный процесс катушки датчика похож на демпфирование даже при отсутствии элемента воздействия. Подавление ложных импульсов на включение предотвращает включение выхода в это время.

Защита от короткого замыкания и перегрузки

Все приборы в исполнении для постоянного напряжения оборудованы защитой от короткого замыкания и перегрузки. Короткие замыкания между выходом и зажимами рабочего напряжения не повреждают бесконтактный датчик и могут быть длительными; допустима также неограниченная перегрузка. Во время короткого замыкания светодиоды не работают.

Защита от переполюсовки

Все индуктивные бесконтактные датчики защищены от любой переполюсовки всех контактов.

Защита от обрыва провода

Датчик в исполнении для постоянного напряжения сконструирован так, что при обрыве провода любого контакта BERO не выдает ложного сигнала (это не относится к 3RG46 и всем 4-проводным BERO). Ложный сигнал - это любой отличный от 0 сигнал длительностью более 2 мс, ток которого больше остаточного тока.

Защита от индукционных влияний

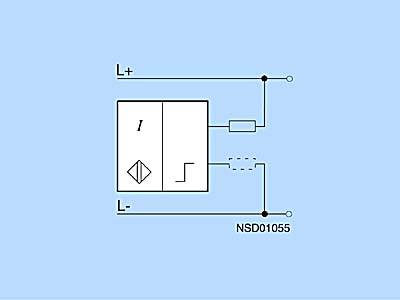

При отключении индуктивных нагрузок выходное напряжение сильно возрастает (без схемы защиты), что может привести к пробою выходного транзистора. Поэтому бесконтактные датчики BERO имеют на выходе диод Зенера, ограничивающий напряжение отключения безопасной величиной (3-проводный BERO).

При подключении индуктивных нагрузок > 100 мА и при этом с частотой коммутации > 10 Гц рекомендуется установка нулевого диода непосредственно на нагрузке (из-за большой мощности потерь во встроенном диоде Зенера).

Защита от влияния радиоприборов

Чувствительность к высокочастотным помехам снижена настолько, чтобы выполнялось предписание IЕС 60 801-3, Level3 (напряженность поля при испытаниях 10 В/м).

Защита от электростатического заряда

Приборы сконструированы так, что электростатические заряды в соответствии с IEC 60 801-3, Level 3 (8 кВ) не выводят их из строя.

Электромагнитная совместимость

Все индуктивные датчики BERO соответствуют требованиям к электромагнитной совместимости №. 89/336/ EWG. Это доказывается применением стандарта EN 60 947-5-2 и удостоверяется соответствующим контрольным органом.

Испытания датчиков производятся по следующим стандартам:

ENV 50140,
ENV 50141,
EN 55011,
EN 55022,
IEC 61000-4-2, уровень 3,
IEC 61000-4-3, уровень 3,
IEC 61000-4-4, уровень 3.

Светодиоды

Цилиндрические датчики BERO (за исключением BERO для сложных условий окружающей среды и BERO по нормам NAMUR) снабжены одним или двумя светодиодами (СИД).

Желтый СИД индицирует коммутационное состояние, т. е.

при функции замыкающего контакта: BERO демпфирован = СИД горит
при функции размыкающего контакта: BERO не демпфирован = СИД горит
при функции замыкающего и размыкающего контакта: BERO демпфирован = СИД горит

Зеленый СИД показывает наличие рабочего напряжения. Эта функция имеется только у части датчиков.

Технические данные

Общие технические данные
Гистерезис H	Макс. 0.2 s_r
Максимальная длина кабеля (неэкранированный)
AC	100 м
DC	300 м
Степень защиты
С пресованным кабелем	IP67
С разъемом и кабельной вилкой	IP67
С клемным отсеком	IP65
BERO для сложных условий	IP68 или IP69 K
BERO согласно спецификации DESINA	IP68
U BERO без снижающего коэффициента
с бронзовым корпусом	IP67
с корпусом из нержавеющей стали	IP68
Температура окружающей среды
При работе	–25 ... + 85 °C ¹) ²)
При хранении	–40 ... + 85 °C ¹)
Стойкость к ударам	30 × g, длительность 18 мс
Стойкость к вибрации	55 Гц, амплитуда 1 мм
Снижающий коэффициент
U BERO	1
BERO для монтажа заподлицо и не заподлицо (стандартные значения)
Нержавеющая сталь	от 0.7 дo 0.9
Аллюминий	от 0.35 дo 0.5
Медь	от 0.2 дo 0.4
Латунь	от 0.3 дo 0.6
Падение напряжения
2-х жильный BERO	Maкс. 8 В
3-х жильный BERO	Maкс. 2.5 В
4-х жильный BERO	Maкс. 2.5 В

1) До +70 °C с 3RG41 и 3RG46.

2) Максимальный коммутационный ток для 3-хпроводного BERO в нормальных условиях, при рабочей температуре > 50 °C - 150 мA.

Монтажные гайки

Размер	Материал	Усилие
M 8	Латунь Нержавеющая сталь	2 Нм 5 Нм
M 12	Латунь Прессматериал Нержавеющая сталь	10 Нм 1 Нм 25 Нм
M 14	Прессматериал	0.5 Нм
M 18	Латунь Прессматериал Нержавеющая сталь	20 Нм 3 Нм 50 Нм
M 30	Латунь Прессматериал Нержавеющая сталь	40 Нм 5 Нм 100 Нм

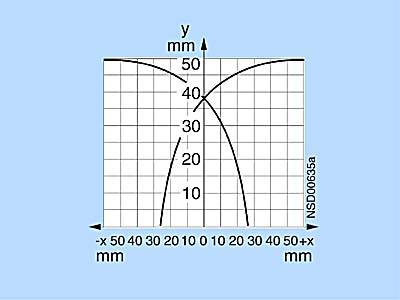

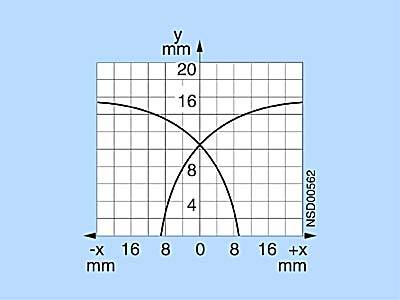

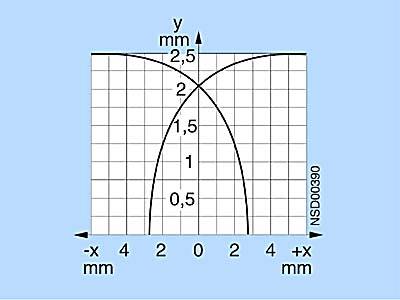

Характеристика

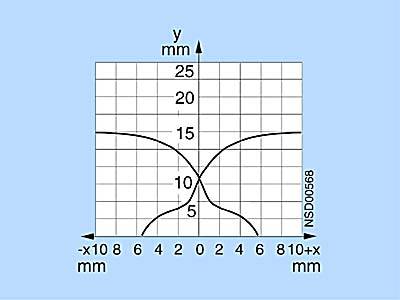

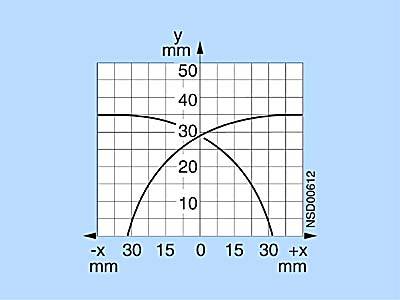

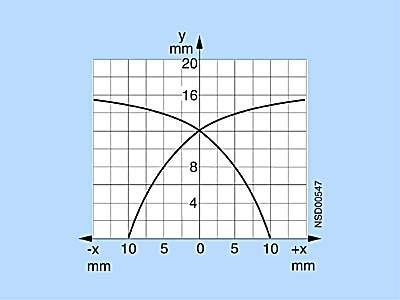

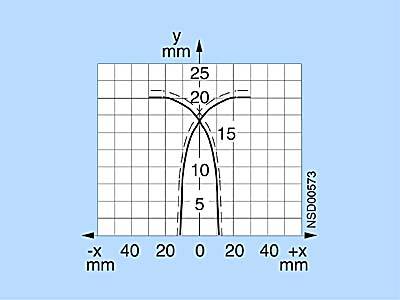

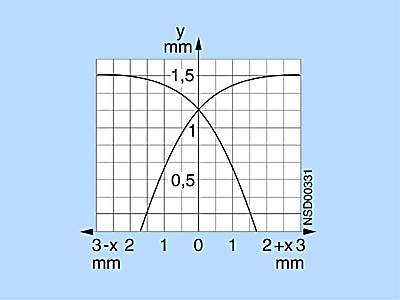

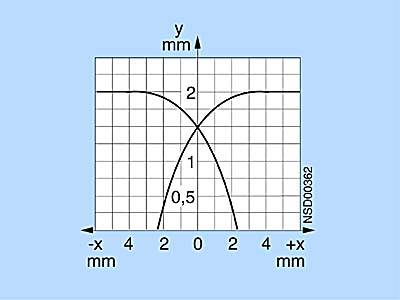

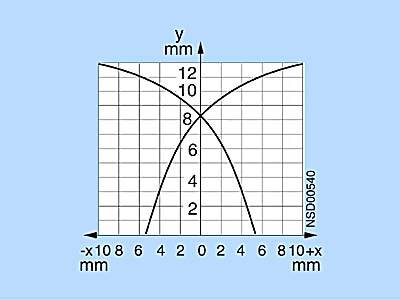

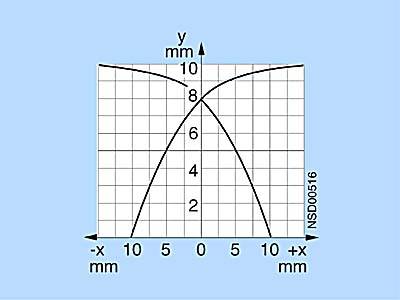

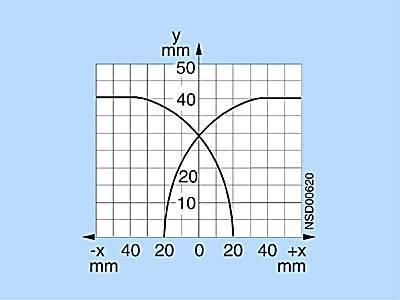

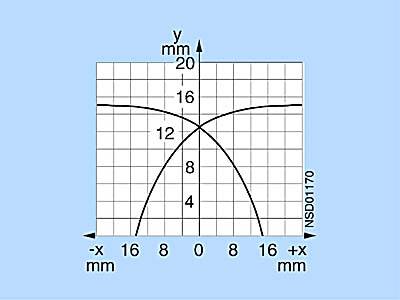

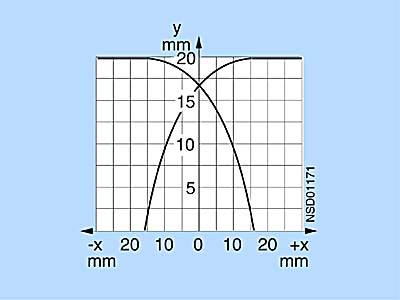

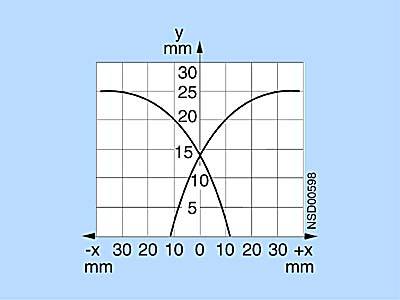

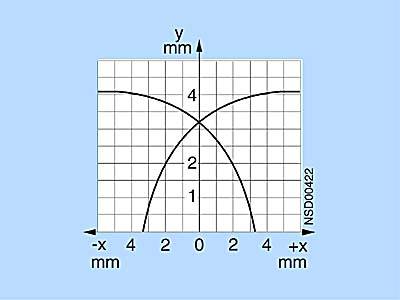

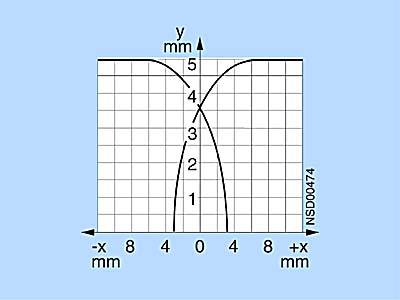

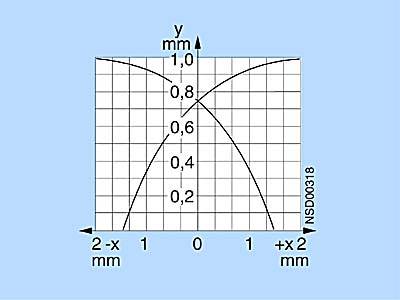

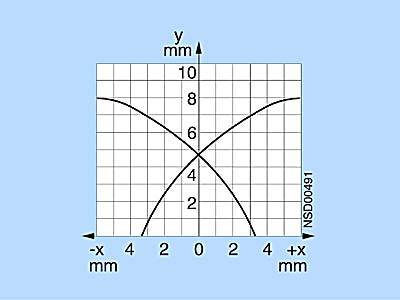

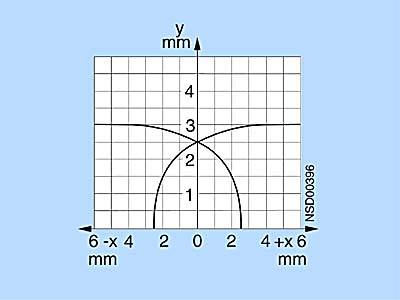

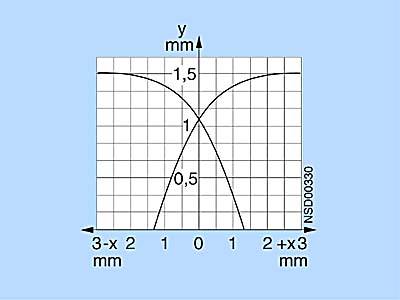

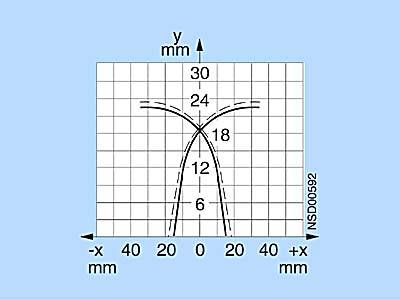

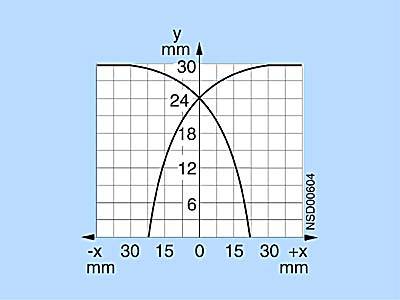

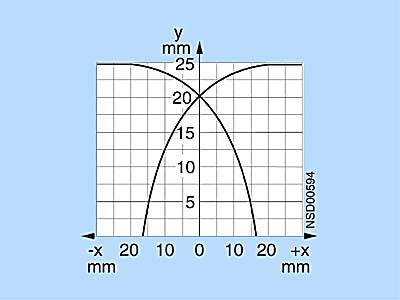

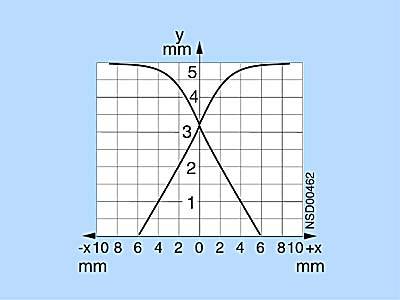

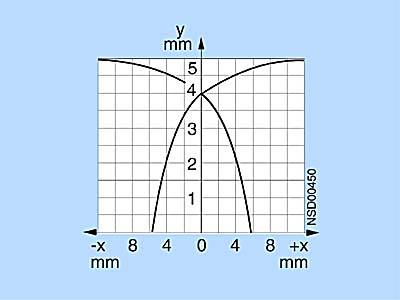

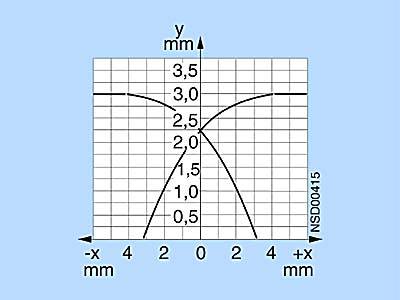

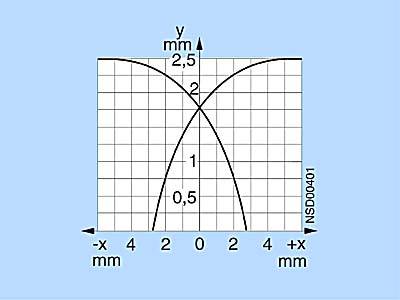

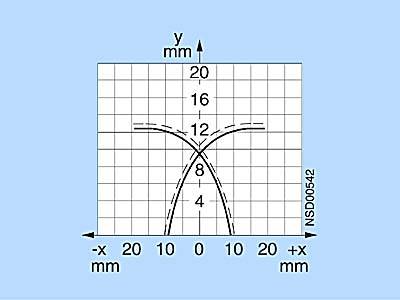

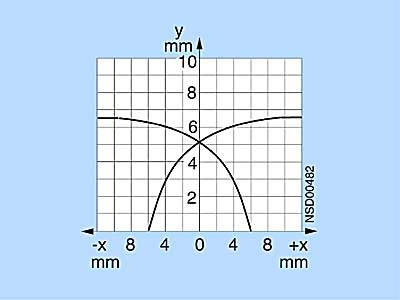

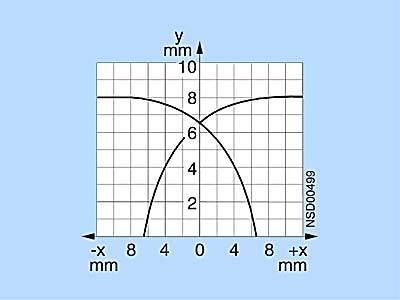

Характеристики срабатывания

Характеристики срабатывания определены по стандартной измерительной пластинке согласно EN 60947-5-2.

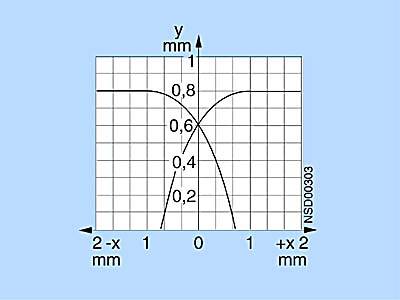

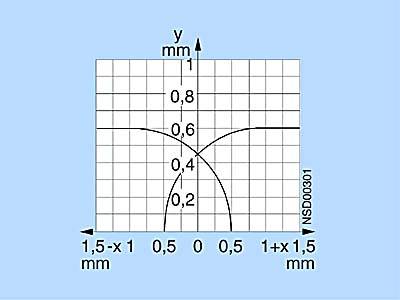

Дистанция срабатывания 0.6 мм (стандартный)
3RG46 03, 3RG46 00, 3RG4610

Дистанция срабатывания 0.8 мм (стандартный)
3RG 46 .0, 3RG 46 36

Дистанция срабатывания 1 мм (стандартный)
3RG40 11

Дистанция срабатывания 1.5 мм (стандартный)
3RG40 ..–...33 (короткий)

Дистанция срабатывания 1.5 мм (стандартный)
3RG40 ..–...05, 3RG46 01, 3RG46 11, 3RG46 37

Дистанция срабатывания 1.5 мм (U BERO)
3RG46 11

Дистанция срабатывания 2 мм (стандартный)
3RG40 12, 3RG40 52, 3RG40 7.

Дистанция срабатывания 2 мм (сложные условия)
3RG41 11

Дистанция срабатывания 2.5 мм (стандартныйl)
3RG40 21, 3RG40 60

Дистанция срабатывания 2.5 мм (стандартный)
3RG40 72

Дистанция срабатывания 2.5 мм (сложные условия)
3RG46 02, 3RG46 11

Дистанция срабатывания 3 мм (сложные условия)
3RG46 11

Дистанция срабатывания 3 мм (сложные условия)
3RG46 02, 3RG46 37

Дистанция срабатывания 3 мм (U BERO)
3RG46 12

Дистанция срабатывания 3 мм (стойкий к давлению)
3RG46 52

Дистанция срабатывания 4 мм (стандартый)
3RG40 22, 3RG40 62

Дистанция срабатывания 4 мм (сложные условия)
3RG41 12

Дистанция срабатывания 4 мм (U BERO)
3RG46 21

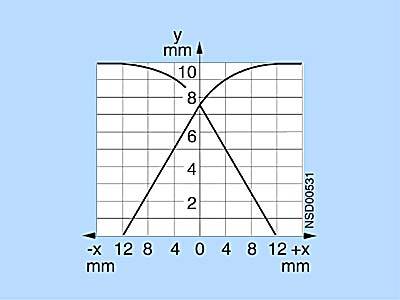

Дистанция срабатывания 5 мм (стандартный)
3RG40 13, 3RG40 53

Дистанция срабатывания 5 мм (стандартный)
3RG40 82

Дистанция срабатывания 5 мм (U BERO)
3RG46 13

Дистанция срабатывания 6 мм (сложные условия)
3RG46 21, 3RG46 12

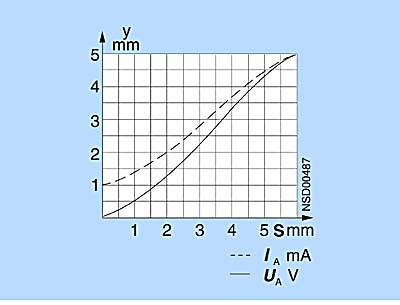

Дистанция срабатывания 0 ... 6 мм (аналоговый)
3RG46 12

Дистанция срабатывания 8 мм (стандартный)
3RG40 23, 3RG40 63

Дистанция срабатывания 8 мм (сложные словия)
3RG41 13

Дистанция срабатывания 8 мм (U BERO)
3RG46 22

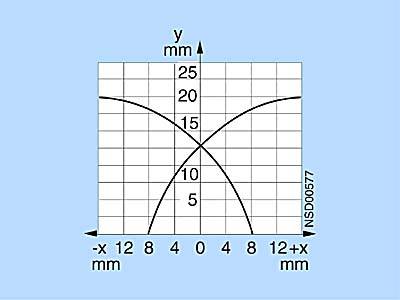

Дистанция срабатывания 10 мм (стандартный)
3RG40 14, 3RG40 54, 3RG46 25.

Дистанция срабатывания 10 мм (сложные условия)
3RG46 22

Дистанция срабатывания 10 мм (U BERO)
3RG46 14

Дистанция срабатывания 12 мм (сложные условия)
3RG46 13

Дистанция срабатывания 12 мм (U BERO)
3RG46 23

Дистанция срабатывания 15 мм (стандартный)
3RG40 24, 3RG40 31, 3RG 40 64.

Дистанция срабатывания 15 мм (стандартный)
3RG40 30, 3RG40 34

Дистанция срабатывания 15 мм (стандартный)
3RG40 38

Дистанция срабатывания 15 мм (сложные условия)
3RG46 12

Дистанция срабатывания 15 мм (U BERO)
3RG46 34, 3RG46 38

Характиристики

Характеристики срабатывания

Характеристики срабатывания определены по стандартной измерительной пластинке согласно EN 60947-5-2.

Дистанция срабатывания 0.6 мм (стандартный)
3RG46 03, 3RG46 00, 3RG4610

Дистанция срабатывания 0.8 мм (стандартный)
3RG 46 .0, 3RG 46 36

Дистанция срабатывания 1 мм (стандартный)
3RG40 11

Дистанция срабатывания 1.5 мм (стандартный)
3RG40 ..–...33 (короткий)

Дистанция срабатывания 1.5 мм (стандартный)
3RG40 ..–...05, 3RG46 01, 3RG46 11, 3RG46 37

Дистанция срабатывания 1.5 мм (U BERO)
3RG46 11

Дистанция срабатывания 2 мм (стандартный)
3RG40 12, 3RG40 52, 3RG40 7.

Дистанция срабатывания 1.5 мм (сложные условия)
3RG41 11

Дистанция срабатывания 2.5 мм (стандартный)
3RG40 21, 3RG40 60

Дистанция срабатывания 2.5 мм (стандартный)
3RG40 72

Дистанция срабатывания 2.5 мм (сложные условия)
3RG46 02, 3RG46 11

Дистанция срабатывания 3 мм (сложные условия)
3RG46 11

Дистанция срабатывания 3 мм (сложные условия)
3RG46 02, 3RG46 37

Дистанция срабатывания 3 мм (U BERO)
3RG46 12

Дистанция срабатывания 3 мм (стойкий к давлению)
3RG46 52

Дистанция срабатывания 4 мм (стандартный)
3RG40 22, 3RG40 62

Дистанция срабатывания 4 мм (сложные условия)
3RG41 12

Дистанция срабатывания 4 мм (U BERO)
3RG46 21

Дистанция срабатывания 5 мм (стандартный)
3RG40 13, 3RG40 53

Дистанция срабатывания 5 мм (стандартный)
3RG40 82

Дистанция срабатывания 5 мм (U BERO)
3RG46 13

Дистанция срабатывания 6 мм (сложные условия)
3RG46 21, 3RG46 12

Дистанция срабатывания 0 ... 6 мм (аналоговый)
3RG46 12

Дистанция срабатывания 8 мм (стандартный)
3RG40 23, 3RG40 63

Дистанция срабатывания 8 мм (сложные условия)
3RG41 13

Дистанция срабатывания 8 мм (U BERO)
3RG46 22

Дистанция срабатывания 10 мм (стандартный)
3RG40 14, 3RG40 54, 3RG46 25.

Дистанция срабатывания 10 мм (сложные условия)
3RG46 22

Дистанция срабатывания 10 мм (U BERO)
3RG46 14

Дистанция срабатывания 12 мм (сложные условия)
3RG46 13

Дистанция срабатывания 12 мм (U BERO)
3RG46 23

Дистанция срабатывания 15 мм (стандартный)
3RG40 24, 3RG40 31, 3RG 40 64.

Дистанция срабатывания 15 мм (стандартный)
3RG40 30, 3RG40 34

Дистанция срабатывания 15 мм (стандартный)
3RG40 38

Дистанция срабатывания 15 мм (сложные условия)
3RG46 12

Дистанция срабатывания 15 мм (U BERO)
3RG46 34, 3RG46 38

Характеристики

Характеристики срабатывания

Характеристики срабатывания определены по стандартной измерительной пластинке согласно EN 60947-5-2.

Дистанция срабатывания 0.6 мм (стандартный)
3RG46 03, 3RG46 00, 3RG4610

Дистанция срабатывания 0.8 мм (стандартный)
3RG 46 .0, 3RG 46 36

Дистанция срабатывания 1 мм (стандартный)
3RG40 11

Дистанция срабатывания 1.5 мм (стандартный)
3RG40 ..–...33 (короткий)

Дистанция срабатывания 1.5 мм (стандартный)
3RG40 ..–...05, 3RG46 01, 3RG46 11, 3RG46 37

Дистанция срабатывания 1.5 мм (U BERO)
3RG46 11

Дистанция срабатывания 2 мм (стандартный)
3RG40 12, 3RG40 52, 3RG40 7.

Дистанция срабатывания 2 мм (сложные условия)
3RG41 11

Дистанция срабатывания 2.5 мм (стандартный)
3RG40 21, 3RG40 60

Дистанция срабатывания 2.5 мм (стандартный)
3RG40 72

Дистанция срабатывания 2.5 мм (сложные условия)
3RG46 02, 3RG46 11

Дистанция срабатывания 3 мм (сложные условия)
3RG46 11

Дистанция срабатывания 3 мм (сложные условия)
3RG46 02, 3RG46 37

Дистанция срабатывания 3 мм (U BERO)
3RG46 12

Дистанция срабатывания 3 мм (стойкий к давлению)
3RG46 52

Дистанция срабатывания 4 мм (стандартный)
3RG40 22, 3RG40 62

Дистанция срабатывания 4 мм (сложные условия)
3RG41 12

Дистанция срабатывания 4 мм (U BERO)
3RG46 21

Дистанция срабатывания 5 мм (стандартныйl)
3RG40 13, 3RG40 53

Дистанция срабатывания 5 мм (стандартный)
3RG40 82

Дистанция срабатывания 5 мм (U BERO)
3RG46 13

Дистанция срабатывания 6 мм (сложные условия)
3RG46 21, 3RG46 12

Дистанция срабатывания 0 ... 6 мм (аналоговый)
3RG46 12

Дистанция срабатывания 8 мм (стандартный)
3RG40 23, 3RG40 63

Дистанция срабатывания 8 мм (сложные условия)
3RG41 13

Дистанция срабатывания 8 мм (U BERO)
3RG46 22

Дистанция срабатывания 10 мм (стандартный)
3RG40 14, 3RG40 54, 3RG46 25.

Дистанция срабатывания 10 мм (сложные условия)
3RG46 22

Дистанция срабатывания 10 мм (U BERO)
3RG46 14

Дистанция срабатывания 12 мм (сложные условия)
3RG46 13

Дистанция срабатывания 12 мм (U BERO)
3RG46 23

Дистанция срабатывания 15 мм (стандартный)
3RG40 24, 3RG40 31, 3RG 40 64

Дистанция срабатывания 15 мм (стандартный)
3RG40 30, 3RG40 34

Дистанция срабатывания 15 мм (стандартный)
3RG40 38

Дистанция срабатывания 15 мм (сложные условия)
3RG46 12

Дистанция срабатывания 15 мм (U BERO)
3RG46 34, 3RG46 38

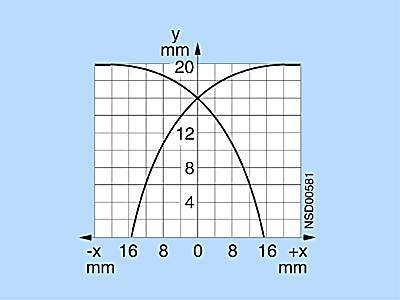

Дистанция срабатывания 20 мм (стандаотный)
3RG40 41, 3RG46 26

Дистанция срабатывания 20 мм (сложные условия)
3RG46 23

Дистанция срабатывания 20 мм (сложные условия)
3RG 41 34, 3RG46 38

Дистанция срабатывания 20 мм (сложные условия)
3RG41 38

Дистанция срабатывания 20 мм (U BERO)
3RG46 12

Дистанция срабатывания 22 мм (сложные условия)
3RG46 14

Дистанция срабатывания 25 мм (стандартный)
3RG40 32

Дистанция срабатывания 25 мм (сложные условия)
3RG41 31, 3RG41 41

Дистанция срабатывания 25 мм (U BERO)
3RG46 44, 3RG46 48

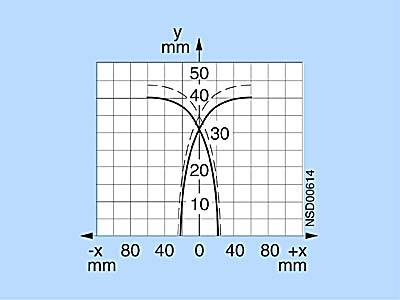

Дистанция срабатывания 30 мм (стандартный)
3RG 40 33, 3RG40 42

Дистанция срабатывания 30 мм (сложные условия)
3RG41 44

Дистанция срабатывания 35 мм (сложные условия)
3RG41 48

Дистанция срабатывания 35 мм (U BERO)
3RG46 48

Дистанция срабатывания 40 мм (стандартный)
3RG 40 33, 3RG40 43

Дистанция срабатывания 40 мм (сложные условия)
3RG46 24

Дистанция срабатывания 40 мм (сложные условия)

3RG41 41

Дистанция срабатывания 40 мм (U BERO)
3RG46 44

Дистанция срабатывания 50 мм (сложные условия)
3RG41 42

Дистанция срабатывания 65 мм (сложные условия)
3RG41 43

Дистанция срабатывания 75 мм (U BERO)
3RG46 43

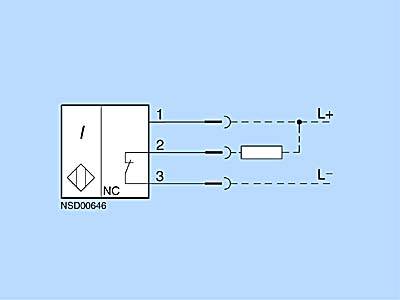

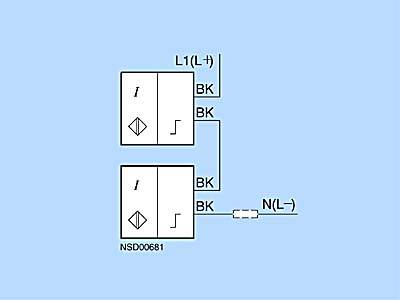

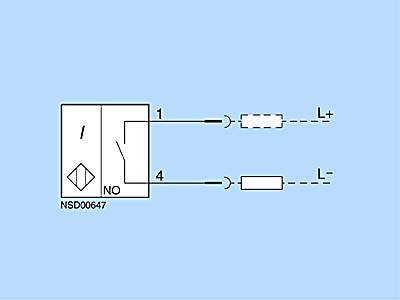

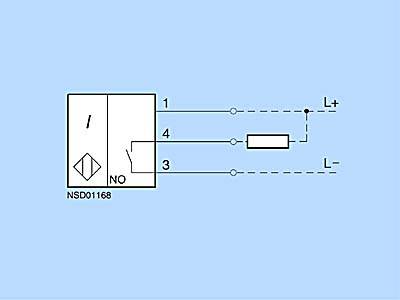

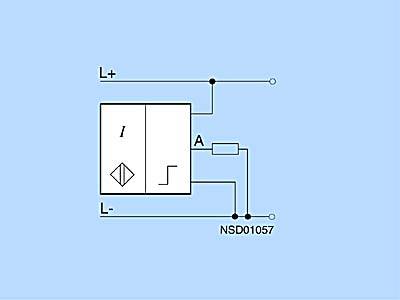

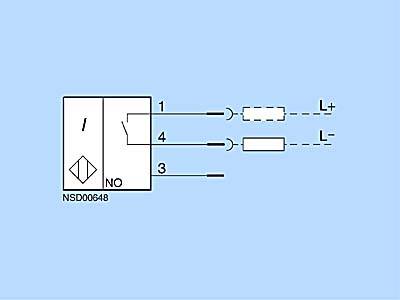

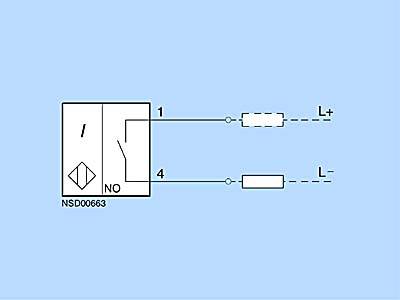

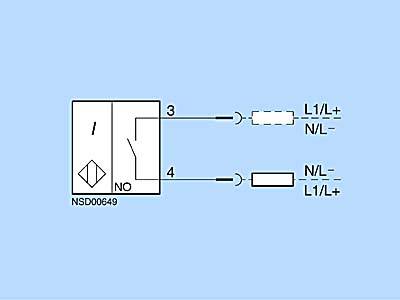

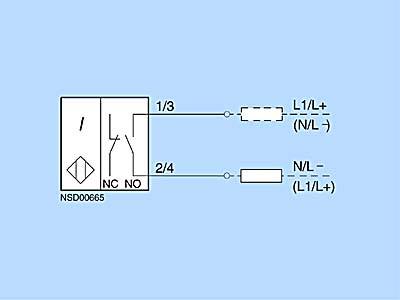

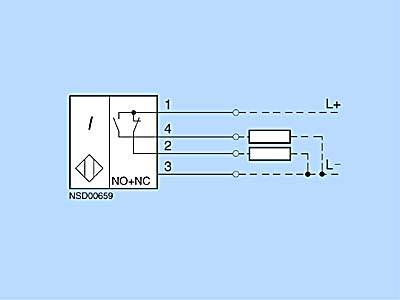

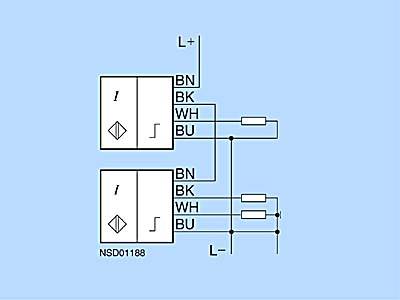

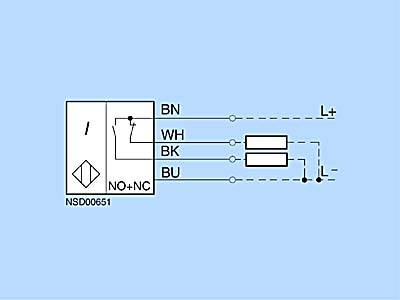

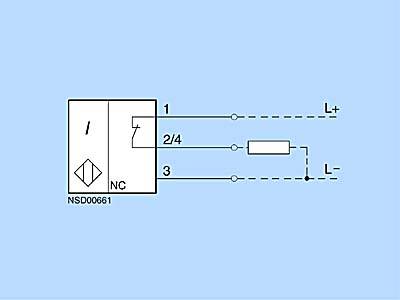

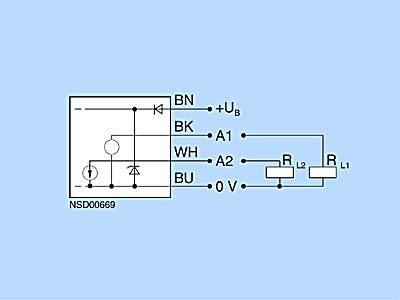

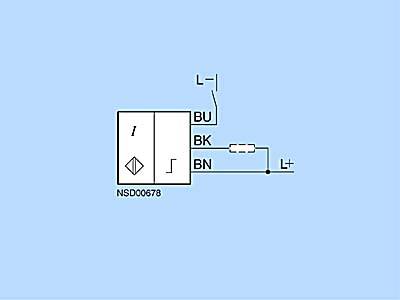

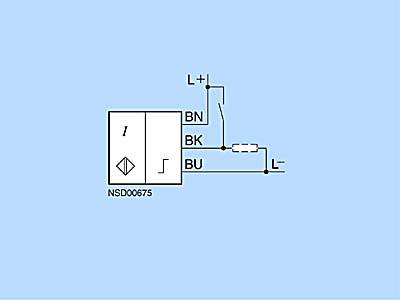

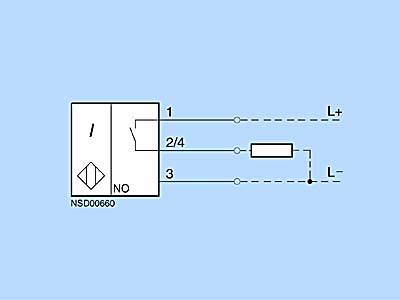

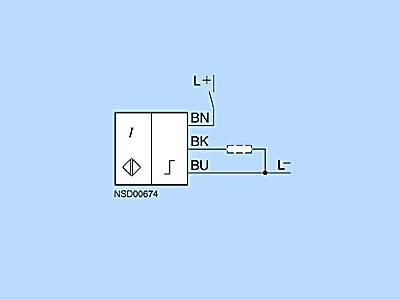

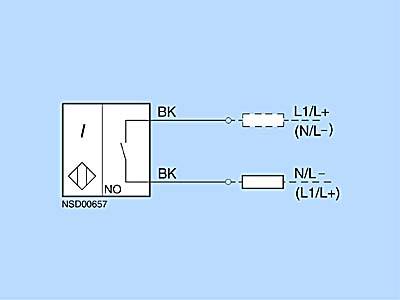

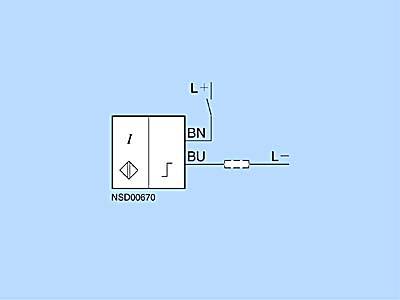

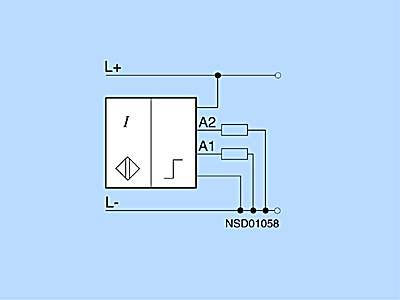

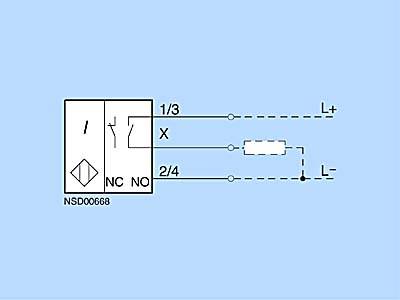

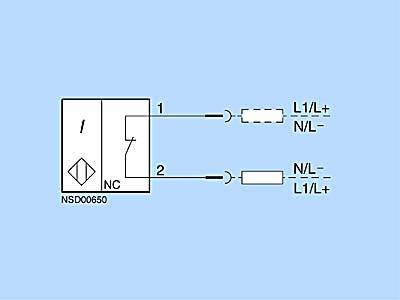

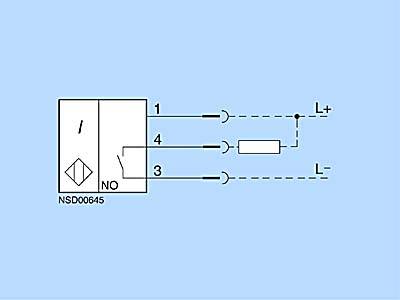

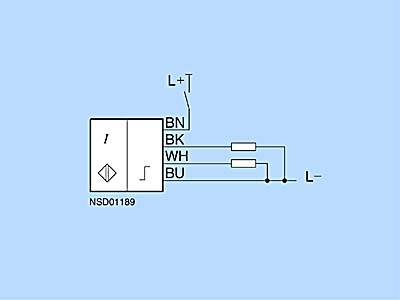

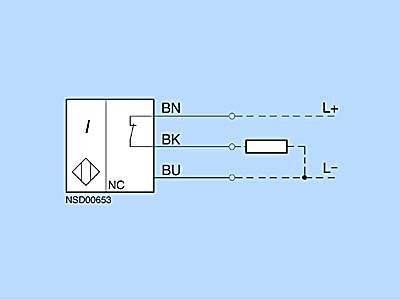

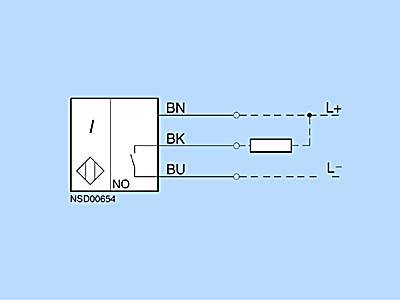

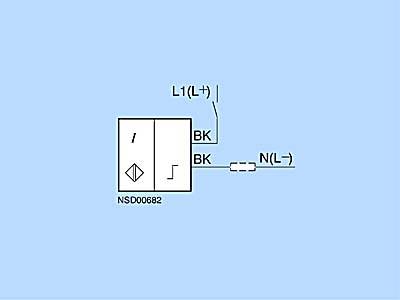

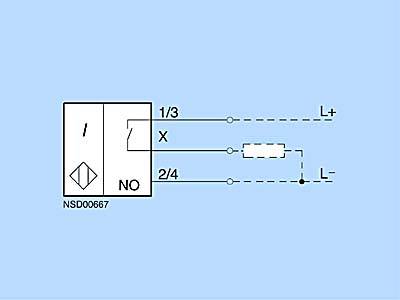

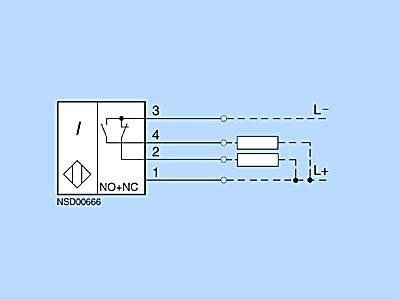

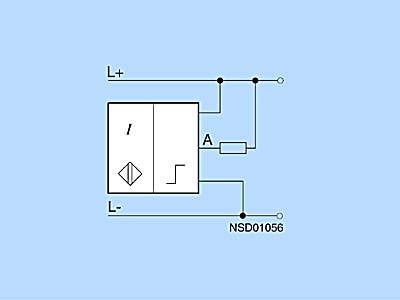

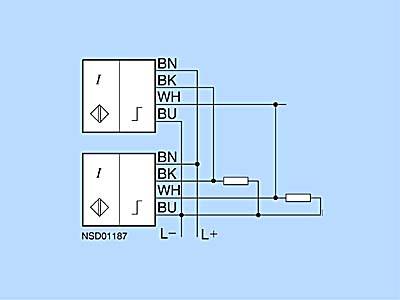

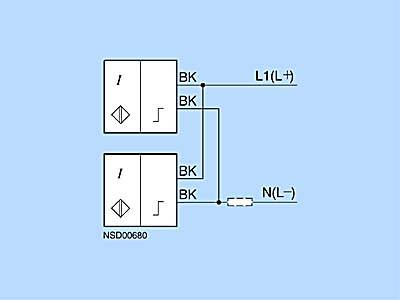

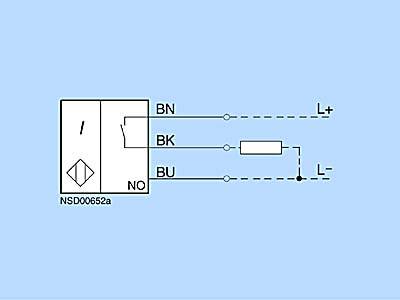

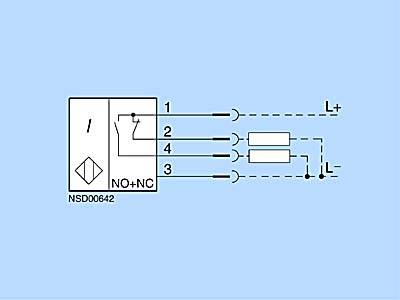

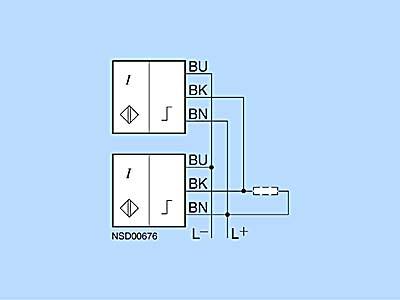

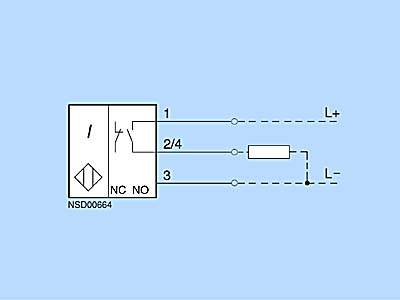

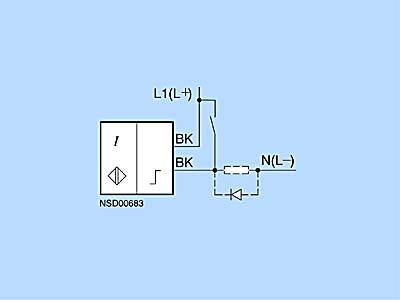

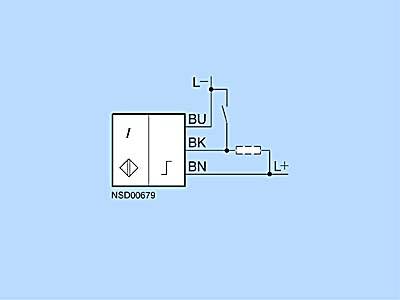

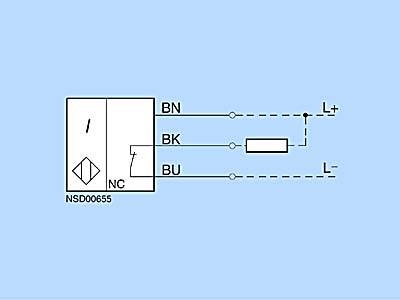

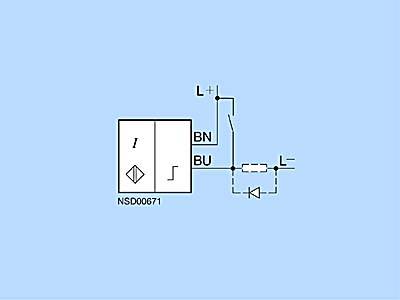

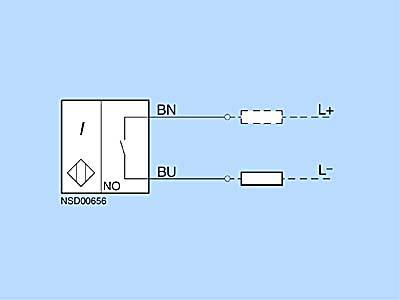

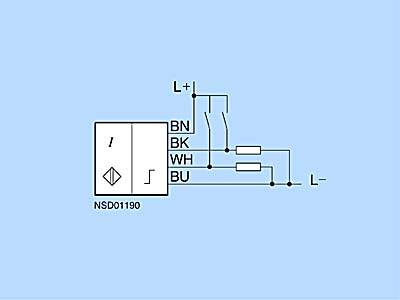

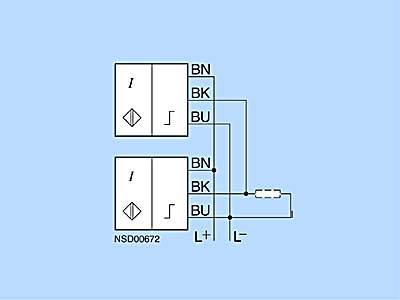

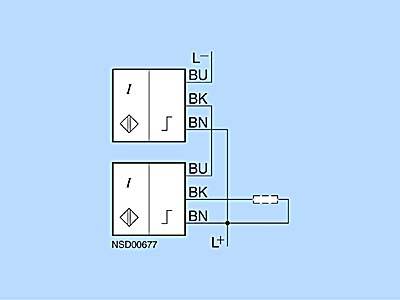

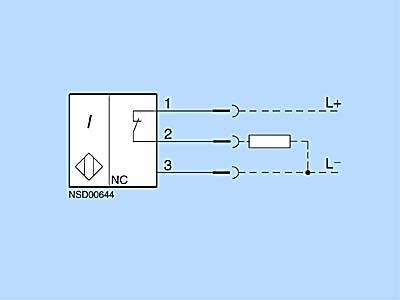

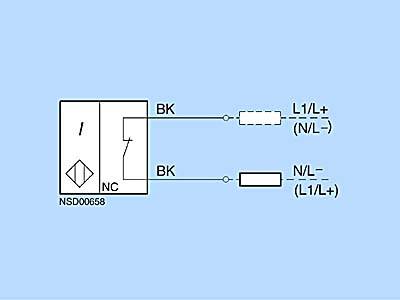

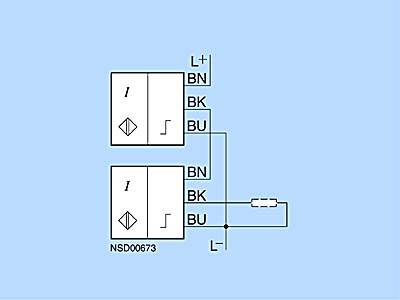

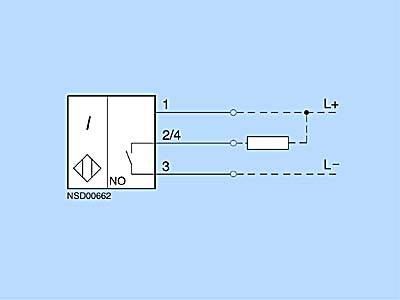

Схема подключения

Заказной номер	№ схемы подключения	Тип соединителя
3RG40 52-0AG30	11	-
3RG40 52-0AF30	12	-
3RG40 52-0GB30	13	-
3RG40 52-0GA30	14	-
3RG46 00-0AG02	11	-
3RG40 72-0AB00	11	-
3RG40 72-0AA00	12	-
3RG40 72-0KB00	16	-
3RG40 72-0KA00	17	-
3RG46 37-0AG01	11	-
3RG46 37-0GB01	13	-
3RG40 22-0AB00	11	-
3RG40 22-0AA00	12	-
3RG40 22-0KB00	16	-
3RG40 22-0KA00	17	-
3RG40 62-0AG30	11	-
3RG40 62-0AF30	12	-
3RG40 62-0GB30	13	-
3RG40 62-0GA30	14	-
3RG40 22-0AG30	11	-
3RG40 22-0AF30	12	-
3RG40 22-0GB30	13	-
3RG40 22-0GA30	14	-
3RG40 22-0AG31	11	-
3RG40 22-0GB31	13	-
3RG40 22-0AB30	11	-
3RG40 22-0KB30	16	-
3RG40 82-0AB00	13	-
3RG40 13-0AB00	11	-
3RG40 13-0AA00	12	-
3RG40 13-0KB00	16	-
3RG40 13-0KA00	17	-
3RG40 53-0AG30	11	-
3RG40 53-0AF30	12	-
3RG40 53-0GB30	13	-
3RG40 53-0GA30	14	-
3RG40 13-0AG30	11	-
3RG40 13-0AF30	12	-
3RG40 13-0GB30	13	-
3RG40 13-0GA30	14	-
3RG40 13-0AG31	11	-
3RG40 13-0GB31	13	-
3RG46 21-0AG02	11	-
3RG46 21-0GB02	13	-
3RG40 23-0AB00	11	-
3RG40 23-0AA00	12	-
3RG40 23-0KB00	16	-
3RG40 23-0KA00	17	-
3RG40 63-0AG30	11	-
3RG40 63-0AF30	12	-
3RG40 63-0GB30	13	-
3RG40 63-0GA30	14	-
3RG40 63-0AG30	11	-
3RG40 23-0AF30	12	-
3RG40 23-0GB30	13	-
3RG40 23-0GA30	14	-
3RG40 23-0AG31	11	-
3RG40 23-0GB31	13	-
3RG40 23-0AB30	11	-
3RG40 23-0KB30	16	-
3RG41 13-0AG33	11	-
3RG41 13-0AG01	11	-
3RG40 14-0AB00	11	-
3RG40 14-0AA00	12	-
3RG40 14-0KB00	16	-
3RG40 14-0KA00	17	-
3RG40 54-0AG30	11	-
3RG40 54-0AF30	12	-
3RG40 54-0GB30	13	-
3RG40 54-0GA30	14	-
3RG40 14-0AG30	11	-
3RG40 14-0AF30	12	-
3RG40 14-0GB30	13	-
3RG40 14-0GA30	14	-
3RG40 14-0AG31	11	-
3RG40 14-0GB31	13	---
3RG46 22-0AG02	11	-
3RG46 13-0GB00	13	-
3RG40 24-0AB00	11	-
3RG40 24-0AA00	12	-
3RG40 24-0KB00	16	-
3RG40 24-0KA00	17	-
3RG41 14-0AG01	11	-
3RG40 64-0AG30	11	-
3RG40 64-0AF30	12	-
3RG40 64-0GB30	13	-
3RG40 64-0GA30	14	-
3RG40 24-0AG30	11	-
3RG40 24-0AF30	12	-
3RG40 24-0GB30	13	-
3RG40 24-0GA30	14	-
3RG40 24-0AG31	11	-
3RG40 24-0GB31	13	-
3RG40 24-0AB30	11	-
3RG40 24-0KB30	16	-
3RG40 30-0CD00	10	-
3RG40 30-0CD01	10	-
3RG40 30-0AB00	11	-
3RG40 30-0AA00	12	-
3RG40 30-0AB01	11	-
3RG40 30-0KB00	16	-
3RG40 30-0KA00	17	-
3RG40 30-0KB01	16	-
3RG40 30-0KA01	17	-
3RG46 23-0AB02	11	-
3RG46 23-0GB02	13	-
3RG46 14-0AB00	11	-
3RG46 14-0GB00	13	-
3RG46 24-0AB02	11	-
3RG46 24-0GB02	13	-
3RG46 21-0AN01	11	-
3RG46 21-0GN01	13	-
3RG46 13-0AN01	11	-
3RG46 13-0GN01	13	-
3RG46 13-0AN61	11	-
3RG46 13-0GN61	13	-
3RG46 22-0AN01	11	-
3RG46 22-0GN01	13	-
3RG46 22-0AN61	11	-
3RG46 22-0GN61	13	-
3RG46 14-0AN01	11	-
3RG46 14-0GN01	13	-
3RG46 14-0AN61	11	-
3RG46 14-0GN61	13	-
3RG46 23-0AN01	11	-
3RG46 23-0GN01	13	-
3RG46 23-0AN61	11	-
3RG46 23-0GN61	13	-
3RG46 24-0AN01	11	-
3RG46 24-0GN01	13	-
3RG46 24-0AN61	11	-
3RG46 24-0GN61	13	-
3RG40 12-0CD00-0XA0
3RG40 12-0CD00-0XB0
3RG40 22-0CD00-0XA0
3RG40 22-0CD00-0XB0
3RG40 22-3CD00-0XA0
3RG40 22-3CD00-0XB0
3RG46 52-0PG00	11	-
3RG46 52-0PF00	12	-
3RG46 52-0PB00	13	-
3RG46 52-0PA00	14	-
3RG40 38-3CD00-0XA0
3RG40 38-3CD00-0XB0
3RG40 48-3CD00-0XA0
3RG40 48-3CD00-0XB0
3RG40 13-0CD00-0XA0
3RG40 13-0CD00-0XB0
3RG40 13-3CD00-0XA0
3RG40 13-3CD00-0XB0
3RG40 23-3CD00-0XA0
3RG40 23-3CD00-0XB0
3RG40 13-0CD00-0XA0
3RG40 13-0CD00-0XB0
3RG40 14-0CD00-0XA0
3RG40 14-0CD00-0XB0
3RG40 14-3CD00-0XA0
3RG40 14-3CD00-0XB0
3RG40 24-0CD00-0XA0
3RG40 24-0CD00-0XB0
3RG40 24-3CD00-0XA0
3RG40 24-3CD00-0XB0
3RG46 36-0AG00	11	-
3RG46 36-0GB00	13	-
3RG46 50-0AG33	11	-
3RG46 50-0AF33	12	-
3RG46 50-0GB33	13	-
3RG46 50-0GA33	14	-
3RG46 50-0AG05	11	-
3RG46 50-0AF05	12	-
3RG46 50-0GB05	13	-
3RG46 50-0GA05	14	-
3RG46 51-0AG33	11	-
3RG46 51-0AF33	12	-
3RG46 51-0GB33	13	-
3RG46 51-0GA33	14	-
3RG46 37-0AB00	11	-
3RG46 37-0GG00	13	-
3RG40 70-0AG45	11	-
3RG40 71-0CD00	10	-
3RG40 70-0AG01	11	-
3RG40 70-0AF01	12	-
3RG40 70-0CD00	10	-
3RG40 60-0AG33	11	-
3RG40 60-0AF33	12	-
3RG40 60-0GB33	13	-
3RG40 60-0GA33	14	-
3RG40 21-0AG33	11	-
3RG40 21-0AF33	12	-
3RG40 21-0GB33	13	-
3RG40 21-0GA33	14	-
3RG40 72-0GB00	13	-
3RG40 72-0GA00	14	-
3RG40 72-0CD00	10	-
3RG40 72-0JB00	15	-
3RG40 22-0AG33	11	-
3RG40 22-0AF33	12	-
3RG40 22-0GB33	13	-
3RG40 22-0GA33	14	-
3RG40 22-0AG01	11	-
3RG40 22-0AF01	12	-
3RG40 22-0GB00	13	-
3RG40 22-0GA00	14	-
3RG40 22-0CD10	10	-
3RG40 22-0CD00	10	-
3RG40 80-0AG45	11	-
3RG40 22-0JB00	12	-
3RG40 13-0AG33	11	-
3RG40 13-0AF33	12	-
3RG40 13-0GB33	13	-
3RG40 13-0GA33	14	-
3RG40 13-0AG01	11	-
3RG40 13-0AF01	12	-
3RG40 13-0GB00	13	-
3RG40 13-0GA00	14	-
3RG40 13-0CD00	10	-
3RG40 75-0AJ00	11	-
3RG40 75-0AH00	12	-
3RG40 75-0GJ00	13	-
3RG40 82-0CD00	10	-
3RG40 13-0JB00	15	-
3RG40 23-0AG33	11	-
3RG40 23-0AF33	12	-
3RG40 23-0GB33	13	-
3RG40 23-0GA33	14	-
3RG40 23-0AG01	11	-
3RG40 23-0AF01	12	-
3RG40 23-0GB00	13	-
3RG40 23-0CD00	10	-
3RG40 23-0JB00	15	-
3RG40 14-0AG33	11	-
3RG40 14-0AF33	12	-
3RG40 14-0GB33	13	-
3RG40 14-0GA33	14	-
3RG40 14-0AG01	11	-
3RG40 14-0AF01	12	-
3RG40 14-0GB00	13	-
3RG40 14-0CD00	10	-
3RG40 14-0JB00	15	-
3RG40 24-0AG33	11	-
3RG40 24-0AF33	12	-
3RG40 24-0GB33	13	-
3RG40 24-0GA33	14	-
3RG40 24-0AG01	11	-
3RG40 24-0AF01	12	-
3RG40 24-0GB00	13	-
3RG40 24-0GA00	14	-
3RG40 24-0CD00	10	-
3RG40 24-0JB00	15	-
3RG40 31-6AD00	23	-
3RG40 31-6KD00	24	-
3RG41 31-6AD00	23	-
3RG41 31-6AD04	23	-
3RG40 31-6AG01	19	-
3RG40 31-6AF01	20	-
3RG40 31-6GB00	21	-
3RG40 31-6CD00	18	-
3RG40 31-6JB00	22	-
3RG40 33-6AD01	23	-
3RG40 33-6KD01	24	-
3RG41 34-6CD01	18	-
3RG40 34-6CD00	18	-
3RG46 37-7AG01	2	A
3RG46 37-7GB01	4	A
3RG46 37-7AB00	2	A
3RG46 37-7AA00	3	A
3RG46 37-7GG00	4	A
3RG40 38-3KB00	8	E, F
3RG41 38-3CD00	1	F
3RG41 38-3GD00	-	F
3RG41 38-3KB00	8	F
3RG46 38-3AN01	2	E, F
3RG46 38-3GN01	4	E, F
3RG40 38-3CD00	1	F
3RG40 38-3GD00	-	F
3RG46 38-6AN01	28	-
3RG46 38-6GN01	29	-
3RG41 41-2AB01	2	E, F
3RG41 41-3AB02	2	E, F
3RG40 41-6AD00	23	-
3RG40 41-6KD00	24	-
3RG41 41-6AB03	19	-
3RG41 41-6AD00	23	-
3RG41 41-6AD04	23	-
3RG40 41-6AG01	19	-
3RG40 41-6AF01	20	-
3RG40 41-6GB00	21	-
3RG40 41-6CD00	18	-
3RG40 41-6JB00	22	-
3RG40 42-6AD00	23	-
3RG40 42-6KD00	24	-
3RG41 42-6AD00	23	-
3RG40 42-6CD00	18	-
3RG40 43-6AD00	23	-
3RG40 43-6KD00	24	-
3RG41 43-6AD00	23	-
3RG46 43-6AN01	28	-
3RG46 43-6GN01	29	-
3RG40 43-6CD00	18	-
3RG41 44-6CD01	18	-
3RG46 44-6AN02	28	-
3RG46 44-6GN02	29	-
3RG46 44-6AN01	28	-
3RG46 44-6GN01	29	-
3RG41 48-3CD00	1	F
3RG41 48-3GD00	-	F
3RG41 48-3KB00	8	F
3RG46 48-3AN01	2	E, F
3RG46 48-3GN01	4	E, F
3RG46 48-3AN11	2	E, F
3RG46 48-3GN11	4	E, F
3RG46 50-7AG33	2	A
3RG46 50-7AF33	3	A
3RG46 50-7GB33	4	A
3RG46 50-7GA33	5	A
3RG46 50-7AG05	2	A
3RG46 50-7AF05	3	A
3RG46 50-7GB05	4	A
3RG46 50-7GA05	5	A
3RG46 51-7AG33	2	A
3RG46 51-7AF33	3	A
3RG46 51-7GB33	4	A
3RG46 51-7GA33	5	A
3RG46 52-3PG00	2	E, F
3RG46 52-3PF00	3	F
3RG46 52-3PB00	4	E, F
3RG46 52-3PA00	5	F
3RG40 60-7AG33	2	A
3RG40 60-7AF33	3	A
3RG40 60-7GB33	4	A
3RG40 60-7GA33	5	A
3RG40 70-3AG01	2	E, F
3RG40 70-3AF01	3	F
3RG40 70-3CD00	1	F
3RG40 70-7AG45	2	A
3RG40 70-7AG01	2	A
3RG40 70-7CD01	1	A
3RG40 70-7CD02	1	A
3RG40 72-3AB00	2	E, F
3RG40 72-3KB00	8	E, F
3RG40 72-3KA00	9	F
3RG40 72-3GB00	4	E, F
3RG40 72-3GA00	5	F
3RG40 72-3CD00	1	F
3RG40 72-3JB00	6	E, F
3RG40 80-7AG45	2	A
3RG40 82-3AB00	4	E, F
3RG40 82-3CD00	1	F
3RG42 00-1AB00	11	-
3RG46 02-0AG02	11	-
3RG42 00-7AB00	2	A, C
3RG46 10-0AG02	11	-
3RG42 10-0AG00	11	-
3RG42 10-0GB00	13	-
3RG41 11-0AG33	11	-
3RG41 11-0AF33	12	-
3RG41 11-0GB33	13	-
3RG41 11-0GA33	14	-
3RG41 11-0AG00	11	-
3RG40 11-0AB00	11	-
3RG40 11-0AA00	12	-
3RG46 11-0AG02	11	-
3RG46 11-0AG01	11	-
3RG46 11-0GB01	13	-
3RG46 11-0AN01	11	-
3RG46 11-0GN01	13	-
3RG40 11-0JB00	15	-
3RG40 11-0AG00	11	-
3RG40 11-0AF00	12	-
3RG40 11-0GB00	13	-
3RG46 11-0AG31	11	-
3RG40 11-0AG33	11	-
3RG40 11-0AF33	12	-
3RG40 11-0GB33	13	-
3RG40 11-0GA33	14	-
3RG40 11-0AG05	11	-
3RG40 11-0AF05	12	-
3RG40 11-0GB05	13	-
3RG40 11-0GA05	14	-
3RG40 11-0CC05	10	-
3RG40 12-0KB00	16	-
3RG40 12-0KA00	17	-
3RG40 12-0AA00	12	-
3RG40 12-0AB00	11	-
3RG40 12-0KA00	9	F
3RG40 12-0AG30	11	-
3RG40 12-0AF30	12	-
3RG40 12-0GB30	13	-
3RG40 12-0GA30	14	-
3RG40 12-0AG31	11	-
3RG40 12-0GB31	13	-
3RG41 12-0AG33	11	-
3RG41 12-0AG01	11	-
3RG41 12-0AF01	12	-
3RG46 12-0AG01	11	-
3RG46 12-0GB01	13	-
3RG46 12-0AN01	11	-
3RG46 12-0GN01	13	-
3RG46 12-0AN61	11	-
3RG46 12-0GN61	13	-
3RG46 12-0NB00	30	-
3RG40 12-0AG33	11	-
3RG40 12-0AF33	12	-
3RG40 12-0GB33	13	-
3RG40 12-0GA33	14	-
3RG40 12-0AG01	11	-
3RG40 12-0AF01	12	-
3RG40 12-0GB00	13	-
3RG40 12-0GA00	14	-
3RG40 12-0CD00	10	-
3RG40 12-0CD10	10	-
3RG40 12-0JB00	15	-
3RG46 01-1AB00	11	-
3RG46 02-1AB00	11	-
3RG46 13-1AB01	11	-
3RG46 03-2AB00	11	-
3RG41 11-3AG00	2	E, F
3RG41 11-3AG22	2	E, F
3RG40 11-3AB00	2	E, F
3RG40 11-3AA00	3	F
3RG46 11-3AG01	2	E, F
3RG46 11-3GB01	4	E, F
3RG46 11-3AN01	2	E, F
3RG46 11-3GN01	4	E, F
3RG40 11-3JB00	6	E, F
3RG40 11-3AG00	2	E, F
3RG40 11-3AF00	3	F
3RG40 11-3GB00	4	E, F
3RG40 11-3CC00	10
3RG40 11-3CC00	4	F
3RG40 11-3AG05	2	E, F
3RG40 11-3AF05	3	F
3RG40 11-3GB05	4	E, F
3RG40 11-3GA05	5	F
3RG40 11-3CC05	1	F
3RG40 12-3AB00	2	E,F
3RG40 12-3AA00	3	F
3RG40 12-3KB00	8	E,F
3RG41 12-3AG33	2	E, F
3RG41 12-3AG01	2	E, F
3RG41 12-3AF01	3	F
3RG46 12-3AB01	2	E, F
3RG46 12-3GB01	2	E, F
3RG46 12-3AN01	2	E, F
3RG46 12-3GN01	4	E, F
3RG46 12-3AN05	2	E, F
3RG46 12-3GN05	4	E, F
3RG46 12-3AN61	2	E, F
3RG46 12-3GN61	2	E, F
3RG46 12-3NB00	30	F
3RG40 12-3AG33	2	E, F
3RG40 12-3AF33	3	F
3RG40 12-3GB33	4	E, F
3RG40 12-3GA33	5	F
3RG40 12-3AG01	2	E, F
3RG40 12-3AF01	3	F
3RG40 12-3GB00	4	E, F
3RG40 12-3CD00	1	F
3RG40 12-3CD11	1	F
3RG40 12-3JB00	6	E, F
3RG40 13-3AB00	2	E, F
3RG40 13-3AA00	3	F
3RG40 13-3KB00	8	E, F
3RG40 13-3KA00	9	F
3RG41 13-3AG33	2	E, F
3RG41 13-3AG01	2	E, F
3RG46 13-3AB01	2	E, F
3RG46 13-3GB01	4	E, F
3RG46 13-3AN01	2	E, F
3RG46 13-3GN01	4	E, F
3RG46 13-3AN05	2	E, F
3RG46 13-3GN05	4	E, F
3RG46 13-3AN61	2	E, F
3RG46 13-3GN61	2	E, F
3RG40 13-3AG33	2	E, F
3RG40 13-3AF33	3	F
3RG40 13-3GB33	4	E, F
3RG40 13-3GA33	5	F
3RG40 13-3AG01	2	E, F
3RG40 13-3AF01	3	F
3RG40 13-3GB00	4	E, F
3RG40 13-3GA00	5	F
3RG40 13-3CD00	1	F
3RG40 13-3JB00	6	E, F
3RG40 14-3AB00	2	E, F
3RG40 14-3AA00	3	F
3RG40 14-3KB00	8	E, F
3RG40 14-3KA00	9	F
3RG41 14-3AG01	2	E, F
3RG46 14-3AB00	2	E, F
3RG46 14-3GB00	4	E, F
3RG46 14-3AN01	2	E, F
3RG46 14-3GN01	4	E, F
3RG46 14-3AN05	2	E, F
3RG46 14-3GN05	4	E, F
3RG46 14-3AN61	2	E, F
3RG46 14-3GN61	2	E, F
3RG40 14-3AG33	2	E, F
3RG40 14-3AF33	3	F
3RG40 14-3GB33	4	E, F
3RG40 14-3GA33	5	F
3RG40 14-3AG01	2	E, F
3RG40 14-3AF01	3	F
3RG40 14-3GB00	4	E, F
3RG40 14-3CD00	1	F
3RG40 14-3JB00	6	E, F
3RG40 14-3CD01	1	F
3RG46 21-3AG02	2	E, F
3RG46 21-3GB02	2	E, F
3RG46 21-3AN01	2	E, F
3RG46 21-3GN01	4	E, F
3RG40 22-3AB00	2	E, F
3RG40 22-3AA00	3	F
3RG40 22-3KB00	8	E, F
3RG40 22-3KA00	9	F
3RG46 22-3AB03	2	E, F
3RG46 22-3AN01	2	E, F
3RG46 22-3GN01	4	E, F
3RG46 22-3AN05	2	E, F
3RG46 22-3GN05	4	E, F
3RG46 22-3AN61	2	E, F
3RG46 22-3GN61	2	E, F
3RG40 22-3AG33	2	E, F
3RG40 22-3AF33	3	F
3RG40 22-3GB33	4	E, F
3RG40 22-3GA33	5	F
3RG40 22-3AG01	2	E, F
3RG40 22-3AF01	3	F
3RG40 22-3GB00	4	E, F
3RG40 22-3GA00	5	F
3RG40 22-3CD10	1	F
3RG40 22-3CD00	1	F
3RG40 22-3JB00	6	E, F
3RG40 23-3AB00	2	E, F
3RG40 23-3AA00	3	F
3RG40 23-3KB00	8	E, F
3RG40 23-3KA00	9	F
3RG46 23-3AB02	2	E, F
3RG46 23-3GB02	4	E, F
3RG46 23-3AN01	2	E, F
3RG46 23-3GN01	4	E, F
3RG46 23-3AN05	2	E, F
3RG46 23-3GN05	4	E, F
3RG46 23-3AN61	2	E, F
3RG46 23-3GN61	2	E, F
3RG40 23-3AG33	2	E, F
3RG40 23-3AF33	3	F
3RG40 23-3GB33	4	E, F
3RG40 23-3GA33	5	F
3RG40 23-3AG01	2	E, F
3RG40 23-3AF01	3	F
3RG40 23-3GB00	4	E, F
3RG40 23-3CD00	1	F
3RG40 23-3JB00	6	E, F
3RG40 24-3AB00	2	E, F
3RG40 24-3AA00	3	F
3RG40 24-3KB00	8	E, F
3RG40 24-3KA00	9	F
3RG46 24-3AB02	2	E, F
3RG46 24-3GB02	4	E, F
3RG46 24-3AN01	2	E, F
3RG46 24-3GN01	4	E, F
3RG46 24-3AN05	2	E, F
3RG46 24-3GN05	4	E, F
3RG46 24-3AN61	2	E, F
3RG46 24-3GN61	2	E, F
3RG40 24-3AG33	2	E, F
3RG40 24-3AF33	3	F
3RG40 24-3GB33	4	E, F
3RG40 24-3GA33	5	F
3RG40 24-3AG01	2	E, F
3RG40 24-3AF01	3	F
3RG40 24-3GB00	4	E, F
3RG40 24-3CD00	1	F
3RG40 24-3JB00	6	E, F
3RG46 01-7AG00	2	A
3RG46 01-7GB00	4	A
3RG46 02-7AG01	2	A
3RG42 10-7AG00	2	A, C
3RG42 10-7GB00	4	A, C
3RG41 11-7AG33	2	A
3RG41 11-7AF33	3	A
3RG41 11-7GB33	4	A
3RG41 11-7GA33	5	A
3RG40 11-7AB00	2	A
3RG40 11-7AA00	3	A
3RG46 11-7AG01	2	A
3RG46 11-7AN01	2	A
3RG46 11-7GN01	4	A
3RG40 11-7JB00	7	A
3RG40 11-7AG00	2	A, C
3RG40 11-7AF00	3	A
3RG40 11-7CC00	1	B
3RG46 11-7AG31	2	A
3RG46 11-7AF31	3	A
3RG46 11-7GB31	4	A
3RG40 11-7AG33	2	A
3RG40 11-7AF33	3	A
3RG40 11-7GB33	4	A
3RG40 11-7GA33	5	A
3RG40 11-7AG05	2	A
3RG40 11-7AF05	3	A
3RG40 11-7CC05	1	-
3RG46 21-7AG02	2	A
3RG46 21-7GB02	4	A
3RG46 21-7AN01	2	A
3RG46 21-7GN01	4	A
3RG40 21-7AG33	2	A
3RG40 21-7AF33	3	A
3RG40 21-7GB33	4	A
3RG40 21-7GA33	5	A
3RG40 12-3CD00-0XA0
3RG40 12-3CD00-0XA0

Схема подключения 1

Схема подключения 2

Схема подключения 3

Схема подключения 4

Схема подключения 5

Схема подключения 6

Схема подключения 7

Схема подключения 8

Схема подключения 9

Схема подключения 10

Схема подключения 11

Схема подключения 12

Схема подключения 13

Схема подключения 14

Схема подключения 15

Схема подключения 16

Схема подключения 17

Схема подключения 18

Схема подключения 19

Схема подключения 20

Схема подключения 21

Схема подключения 22

Схема подключения 23

Схема подключения 24

Схема подключения 25

Схема подключения 26

Схема подключения 27

Схема подключения 28

Схема подключения 29

Схема подключения 30

Обозначение цветов соединительных кабелей в соответствии с IEC 60 757:

BK = Черный

BU = Голубой

BN = Коричневый

WH = Белый

Примеры подключений

Параллельное соединение

Версия DC

2-проводные BERO, для ПЛК

Не возможно, т.к. суммарный ток в выключенном состоянии всех BERO должен быть меньше удерживающего тока нагрузки

3-проводные BERO, pnp

3-проводные BERO, npn

4-проводные BERO, pnp

Версия AC/DC

Суммарный ток всех BERO должен быть меньше удерживающего тока нагрузки

Примеры подключения

Последовательное подключение ¹⁾

Версия DC

2-проводные BERO, для ПЛК

Не возможно, т.к. n ≤ U_b – 15 V / 8 V

U_b PLC: 24 V

3-проводные BERO, pnp

n ≤ U_b – U_min / 2.5 V + 1

U_c = U_b – (n * 2.5 V)

3-проводные BERO, npn

n ≤ U_b – U_min / 2.5 V + 1

U_c = U_b – (n * 2.5 V)

4-проводные BERO, pnp

Версия AC/DC

n ≤ U_b / 20 V

U_c = U_b – (n * 8 V)

Примеры подключения

Паралелльное подключение с 1 контактом (NO или NC)

Версия DC

2-проводные BERO, для ПЛК

3-проводные BERO, pnp

3-проводные BERO, npn

4-проводные BERO, pnp

Версия AC/DC

При питании от постоянного напряжения диод должен быть подключен параллельно первичной индуктивной нагрузке.

Примеры подключения

Последовательное подключение с 1 контактом (NO или NC) ¹⁾

Версия DC

2-проводные BERO, для ПЛК

3-проводные BERO, pnp

Другие подключения не возможны.

3-проводные BERO, npn

4-проводные BERO, pnp

Версия AC/DC

U_b = рабочее напряжение

U_c= минимальное рабочее напряжение при нагрузке

n = кол-во BERO

U_min = минимально разрешенное рабочее напряжение

1) При определении времени срабатывания необходимо иметь в виду также время задержки power-up.

Цвета соединительных кабелей в соответствии с IEC 60 757:

BK = Черный

BN = Коричневый

BU = Голубой

WH = Белый

Дальнейшая информация

Лексикон датчиков BERO

Лексикон датчиков описан ниже. Некоторые термины определены в IEC 60947-5-2.

Активная поверхность

Активная поверхность бесконтактного датчика BERO - это поверхность, к которой необходимо подвести соответствующий элемент воздействия для запуска процесса коммутации.

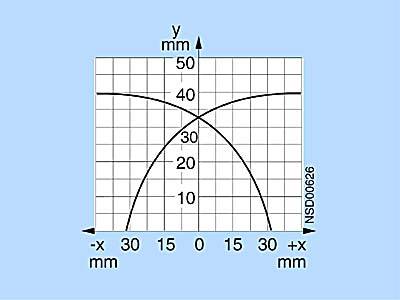

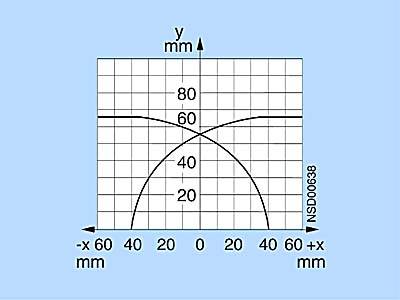

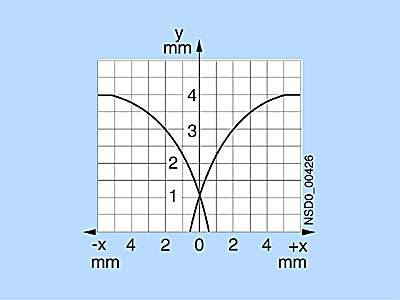

Характеристика срабатывания

Это линия, на которой лежат все точки срабатывания датчика BERO. Она определяется с помощью стандартного элемента воздействия. По ней определяются параметры датчика. Ось Z датчика BERO совпадает с осью У.

Ak Характеристика срабатывания
A Точка срабатывания
B Точка возврата в исходное положение
H Гистерезис
s Дистанция срабатывания
x Направление в движения
Δx Дистанция срабатывания
z Опорная ось

Точка срабатывания A

Место, где находится воздействующий элемент в момент выдачи сигнала. Точкой отсчета служит нижняя передняя кромка воздействующего элемента.

Время срабатывания tA

Время, проходящее с момента воздействия до смены сигнала на входе, измеренное при s = 0.5 × s_n.

Антивалентность

Датчик BERO имеет 2 выхода:

A₁ с функцией замыкающего контакта и
A₂ с функцией размыкающего контакта.

Момент затяжки

Бесконтактные датчики BERO могут быть механически повреждены при слишком сильном затягивании гаек. Максимально допустимые моменты затяжки указаны в технических данных.

Рабочее расстояние срабатывания S_a

Смотри расстояния срабатывания

Дистанция срабатывания Δx

Расстояние между воздействующим элементом осью Z датчика BERO в точке срабатывания A.

Выход

Бесконтактные датчики BERO выпускаются с различными схемами выходов.

2 провода, DC или AC/DC, нагрузка последовательна с BERO.

3 провода, DC, pnp, нагрузка между A и L -

3 провода, DC, npn, нагрузка между A и L+

4 провода, антивалентный, DC, нагрузка между A₁, A₂ и L-

Выходное сопротивление

Для того, чтобы выходное напряжение соответствовало коммутационному состоянию и без внешней нагрузки, бесконтактные датчики BERO имеют встроенное выходное сопротивление. При работе с высокими частотами коммутации должно быть подключено нагрузочное сопротивление (для уменьшения электрической постоянной времени).

Аксиальное приближение

Аксиальное приближение - это приближение воздействующего элемента вдоль опорной оси Z активной поверхности бесконтактного датчика.

Выходной ток

Датчики рассчитаны на определенный максимальный выходной ток. При превышении, даже кратковременном, этого значения включается защита от перегрузки. Лампы накаливания, конденсаторы и другие большие емкостные нагрузки, например, длинные провода, оказывают влияние, аналогичное перегрузки.

Задержка готовности t_v

Зависящее от датчика время, которое проходит до того, как датчик BERO приходит в готовность к работе после подачи рабочего напряжения (см. также ложный импульс на включение).

Рабочее напряжение

Рабочее напряжение указывается с остаточной пульсацией 10%.

Рабочая температура

Рабочая температура не должна быть выше указанной. Бесконтактный датчик может быть поврежден, и его рабочие характеристики становятся неопределенными.

Опорная ось z

Опорная ось - ось, проходящая перпендикулярно центру активной поверхности бесконтактного датчика BERO.

Монтаж

Бесконтактные датчики для встраивания заподлицо

Бесконтактные датчики для встраивания заподлицо могут встраиваться во все металлы.

Для правильного функционирования должно быть обеспечено необходимое свободное пространство.

Бесконтактные датчики для встраивания незаподлицо

При установке бесконтактных датчиков для встраивания не заподлицо в проводящие материалы (металлы) необходимо соблюдать минимальные расстояния до материала. Это относится к встраиванию "условно заподлицо".

Допустимо встраивание заподлицо в непроводящие материалы.

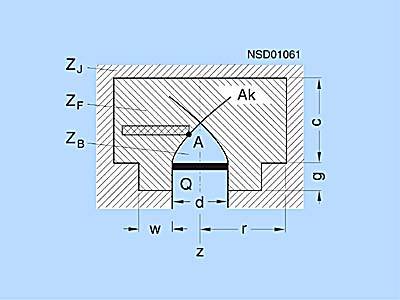

Свободная зона

Зона, окружающее пространство демпфирования, должна быть свободной от постороннего металла.

Ее объем определяется размерами r, c и w, g.

Ak Характеристика срабатывания
A Точка срабатывания
c, g Высота частей переходной зоны
d Диаметр датчика BERO
Q Активная поверхность
r Радиус свободной зоны
w Положение встраивания
z Опорная ось
Z_B Зона демпфирования
Z_F Свободная зона
Z_J Неактивная зона

Гистерезис H

Это расстояние между точками включения и выключения датчика BERO.

Он обеспечивает определенные коммутационные свойства датчиков. Расстояние срабатывания всегда рассчитывается от точки включения.

Минимальный ток нагрузки

Это минимальный ток, который для надежной работы датчика BERO должен протекать в состоянии срабатывания (при 2-проводном BERO).

Цель (чувствительный элемент)

Конструктивные детали из металла для приведения в действие датчиков BERO.

Форма, материал и размеры влияют на характеристику срабатывания датчика BERO.

Указываемые расчетные расстояния срабатывания Sn определялись при минимальной поверхности, требуемой стандартом (см. характеристику). При поверхности меньшей минимальной уменьшается полезное расстояние срабатывания S_u.

Сетевые блоки питания

Однофазные сетевые источники питания должны иметь сглаживающие фильтры емкостью не менее 1000 µF/A. Для подавления помех эта мера необходима и при трехфазных источниках питания.

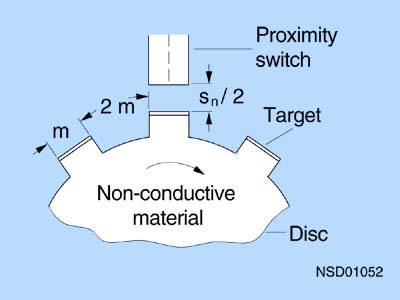

Стандартная измерительная пластина

Воздействующие элементы определенных размеров, с помощью которых определяются характеристики срабатывания.

Материал стандартной измерительной пластины: сталь St 37, толщина 1 мм.

Размеры поверхностей квадратного стандартного воздействующего элемента: длина стороны равна диаметру круга, вписанного в активную поверхность датчика BERO (согласно EN 50 010) или равна утроенному расчетному расстоянию срабатывания Sn, если 3Sn больше диаметра вписанного круга.

Схема npn

Выходной каскад содержит npn-транзистор, подключающий нагрузку к отрицательному рабочему напряжению (0 В). Нагрузка подключается между выходом и положительным рабочим напряжением (+U_B).

Маслостойкость

Бесконтактные датчики степени защиты IP67 не предназначены для длительной эксплуатации в среде, содержащей масла. Поэтому необходимо иметь в виду следующее:

Смазочные масла

Как правило, проблем не вызывают.

Масла для гидравлики, жидкости для режущего инструмента

Они воздействуют на большинство пластмасс. В частности, провода в изоляции ПВХ выцветают и становятся ломкими.

Меры: по возможности избегать контакта с этими жидкостями, прежде всего на активной поверхности.

Параллельное включение

Параллельное включение бесконтактных датчиков для реализации логических функций легко осуществимо для 3- и 4-проводных BERO, для 2-проводных BERO оно невозможно.

Учтите:

Возрастает потребление тока
Токи транзисторов в запертом состоянии суммируются, так что в запертом состоянии выходов на нагрузке может возникнуть недопустимое падение напряжения.

См. схемы, стр .

Схема pnp

Выходной каскад содержит pnp-транзистор, подключающий нагрузку к положительному рабочему напряжению (+U_B). Нагрузка подключается между выходом и отрицательным рабочим напряжением (0 В).

Возможность программирования

По выбору реализация функции замыкания или размыкания при помощи ползункового переключателя в нижней части корпуса или вставной перемычки в цоколе электронного блока. Возможно только у BERO прямоугольной формы с повышенными требованиями и с увеличенным расстоянием срабатывания.

Коэффициенты пересчета

Нормальное расстояние срабатывания s относится к точно определенным условиям измерений (см. "Расстояние срабатывания"). При других структурах, как правило, получаются меньшие расстояния срабатывания.

Коэффициенты пересчета (см. технические данные) - лишь ориентировочные величины. При различных сплавах и в зависимости от типа могут быть и иные значения.

Влияние геометрии

Если вместо стандартного воздействующего элемента, указанного в стандарте EN 50 010, используется пластинка меньших размеров, то расстояние коммутации следует умножить на коэффициент пересчета.

Последовательное включение

См каталог FS 10

Остаточное напряжение

Это напряжение, измеренное на нагрузке при запертом выходе.

Остаточный ток i_r

Это ток , протекающий при запертом выходе через выходной транзистор , следовательно, через нагрузку (его прежде всего следует учитывать при параллельном включении).

Остаточная пульсация σ

Максимальная величина остаточной пульсации (размах) не должна превышать 10% от расчетного напряжения U_n. При слишком большой остаточной пульсации коммутационные свойства могут быть неопределенными. Исправить положение можно путем использования сглаживающего конденсатора большей емкости или регулируемого источника питания.

Точка возврата в исходное положение B

Место, например, в зоне демпфирования, в котором в момент изменения сигнала находится нижняя задняя кромка воздействующего элемента при его отходе от датчика.

Расстояние срабатывания

Расстояние срабатывания - это расстояние, на котором измерительная пластина, приближающаяся к активной поверхности бесконтактного датчика, вызывает изменение сигнала.

Измерение расстояния срабатывания производится согласно EN 50 010 со стандартной измерительной пластиной при её движении в осевом направлении.

Расчетное расстояние срабатывания s_n

Расчетное расстояние срабатывания Sn датчика BERO - это характеристика датчика, не учитывающая индивидуального разброса параметров и отклонений, обусловленных такими внешними факторами как температура, напряжение и пр.

Это расстояние срабатывания действительно при использовании стандартного воздействующего элемента, соответствующего EN 50 010. Если воздействующий элемент отличается от стандартного материалом и/или размерами, используются коэффициенты пересчета.

Реальное расстояние срабатывания s_r

Расстояние срабатывания, измеренное для определенного экземпляра согласно EN 50 010.

Допуск при изготовлении составляет 10%:

0.9 sn < s_r < 1.1 s_n

Полезное расстояние срабатывания s_u

В него входят ожидаемые дополнительные отклонения, обусловленные изменяющимися в нормальных пределах температурами и рабочими напряжениями.

С учетом реального расстояния срабатывания для надежной конструкции имеем:

0.81 sn < s_u < 1.21 sn

s _aРабочее расстояние срабатывания
s_nРасчетное расстояние срабатывания
s_rРеальное расстояние срабатывания
s_minМинимальное полезное расстояние срабатывания s_u (= рабочее расстояние срабатывания s_a)
s_maxМаксимальное полезное расстояние срабатывания s_u

Частота коммутации f

Частота коммутации - это максимальная возможная частота перехода между демпфированным и недемпфированным состояниями BERO, при которой выходная схема еще дает определенную последовательность сигналов, соответствующую воздействию.

Она обозначает предельно допустимое число импульсов в секунду при постоянном соотношении "импульс/пауза" = 1 : 2 и половинном расчетном расстоянии срабатывания Sn. Измерение производится согласно EN 50 010.

Стойкость к сварке

Датчики, маркированные таким образом, не чувствительны к магнитным полям до 0.23 Тл (пороговое значение). Это соответствует току с действующим значением до 21 кА на расстоянии 25.4 мм.

Встраивание не заподлицо

Смотри "Монтаж"

Падение напряжения

На выходном транзисторе в проводящем состоянии имеется падение напряжения (зависящее от тока); соответственно, выходное напряжение не полностью достигает рабочего напряжения (это следует учитывать прежде всего при последовательном включении и при электронных входах.

Потребление тока

Под потреблением тока понимается собственное потребление бесконтактного датчика для питания генератора колебаний, усилителя и т.д. В него не входит ток, текущий в нагрузке.

Тепловой дрейф

Паспортные расстояния указываются для температуры окружающей среды 20°C. В допустимом температурном диапазоне от -25 дo +70°C, расстояние срабатывания изменяется не более чем на ±10% по сравнению с его величиной при 25°C.

Температура цели практически не влияет на расстояние срабатывания.

Точность повторения R

Под точностью повторения (репродуцирования) понимают точность повторения реального расстояния срабатывания s_r при двух последовательных коммутациях в течение 8ми часов при температуре корпуса от 18 до 23°C (± 5°C) и при расчетном напряжении Un.

Паспортная точность репродуцирования соответствует этому определению. Отклонение от реального расстояния Sr может составить до 10%. При измерениях, следующих непосредственно друг за другом, точность репродуцирования, как правило, значительно выше.
