Industrial Ethernet Ethernet - это базовая технология Интернета для всемирной сети. Разнообразные возможности Интранета и Интернета, которые были долгие годы доступны офисным приложениям, теперь используются для автоматизации производства с помощью Industrial Ethernet.Применение IT технологий наряду с использованием децентрализованных систем автоматизации постоянно возрастает.Это влечёт за собой разделение сложных задач управления на маленькие простые системы, устанавливаемые рядом с приводами. При этом требования к коммуникационной системе растут, что требует высокой производительности от системы связи. Industrial Ethernet предлагает эффективную сеть уровня территории и ячеек, основанную на стандарте IEEE 802.3(ETHERNET), для промышленного применения.
Особенности
Industrial Ethernet Ethernet - это идеальная основа с его 100 МБит/с скоростью передачи данных и возможностью полнодуплексной передачи.Сегодня Ethernet во всем мире является сетью номер 1, занимая более чем 80% рынка, и предлагает важные свойства, которыеобеспечивают существенные преимущества:
- Быстрый ввод в эксплуатацию за счёт простого подключения
- Высокая доступность, т. к. существующие сети могут легко расширяться без негативных последствий
- Почти неограниченную коммуникационную мощность за счёт возможности масштабирования производительности с помощью технологии коммутации и высоких скоростей
- Использование в разных областях применения, таких как офис и производство
- Коммуникации в масштабах всего предприятия за счёт применения технологий WAN (глобальной сети), таких как ISDN или Интернет
- Безопасность инвестиций благодаря постоянному совершенствованию совместимого оборудования
Чтобы Ethernet был пригоден для промышленных приложений, необходимы существенные дополнения к функциональности иисполнению:
- Компоненты сети для применения в суровой промышленной среде
- Быстрый монтаж техники RJ45
- Отказоустойчивость за счёт резервирования
- Расширенная диагностика и концепция сообщений
- Применение сетевых компонентов, ориентированных на бу-дущее (например, коммутаторов)
Соответствующие сетевые компоненты и продукты предлагает SIMATIC NET.
Дизайн
Industrial Ethernet SIMOTION интегрирован в коммуникационную архитектуру Industrial Ethernet, т.к. каждое устройство SIMOTION обладает по умолчанию как минимум одним разъёмом Ethernet.Industrial Ethernet в основном используется для обмена данными. Для SIMOTION циклический обмен данными процесса с приводами и распределёнными периферийными устройствами реализуется по PROFIBUS DP и PROFIdrive. В будущем PROFINET объединит обмен данными и циклические коммуникации процесса для SIMOTION на базе Ethernet.
Функции
Industrial Ethernet

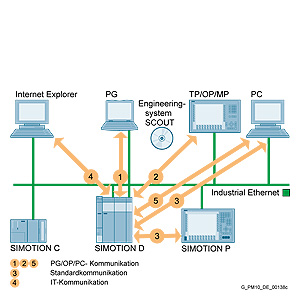

Следующие типы коммуникации доступны для SIMOTION через Industrial Ethernet:
PG/OP коммуникации (1, 2, 5)
- Инжиниринг и диагностика с помощью SIMOTION SCOUT (1)
- Подключение панелей SIMATIC HMI по интерфейсу Ethernet с использованием ProTool Pro (только на ПК) или WinCC flexible (2)
- Открытые коммуникации, например, с HMI инструментами других производителей через OPC-сервер SIMATIC NET (5)
Стандартные коммуникации (3)
TCP/IP через Ethernet. Таким образом, SIMOTION предлагает соответствующие системные функции для коммуникаций по UDP и TCP/IP. Это позволяет осуществлять обмен данными по протоколам TCP/IP и UDP между:
- Различными устройствами SIMOTION (3)
- SIMOTION и устройствами SIMATIC S7 (3)
- Устройствами SIMOTION и любыми другими устройствами, которые реализуют стандартные TCP/IP или UDP коммуникации. Такими устройствами могут быть любые типы персональных компьютеров с любыми операционными системами или другие программируемые контроллеры (3)
IT коммуникации (4)
IT коммуникации осуществляются с использованием протоколов, которые базируются на основных протоколах TCP/IP. Самымиважными IT протоколами являются:HTTP: протокол транспортировки гипертекстаFTP: протокол передачи файловSMTP: простой протокол передачи электронной почтыSNMP: простой протокол сетевого управленияSIMOTION поддерживает HTTP протокол. Кроме того, доступны следующие коммуникационные возможности для SIMOTION:
- Файлы HTML в устройстве SIMOTION (4) Можно использовать стандартный браузер Интернета для просмотра предопределенных HTML страниц с диагностической информацией, размещённых на устройстве SIMOTION.Более того, на SIMOTION можно сохранять HTML файлы, созданные пользователем, которые содержат определённуюпользователем информацию.
- OPC XML-DA (4)SIMOTION предлагает интегрированный OPC XML-DA сервер. Этот сервер публикует данные процесса SIMOTION. Коммуникация с любого внешнего устройства происходит по протоколу SOAP (в соответствии со спецификацией OPC-Foundation), интегрированному в протокол HTTP.
