Industrial Ethernet

Разделы

Industrial Ethernet
  • Отвечает международному стандарту IEEE 802.3 (Ethernet), разработанному для промышленности
  • Соединение  компонентов автоматизации с персональными компьютерами и беспроводными узлами в гомогенные и гетерогенные коммуникации
  • Применение открытых сетевых легко расширяемых решений
  • Высокопроизводительные коммуникации
  • Industrial Ethernet как признанный междунаровный стандарт в промышленности
  • Основы для технологии ИТ в промышленности
  • Решения на базе технологий Web, Е-mail и WAN соединений
  • Реализация беспроводных сетей (WLAN)

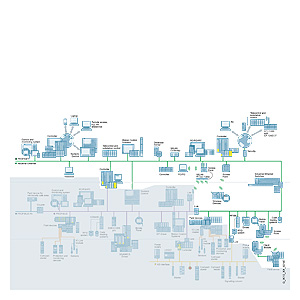

Industrial Ethernet в пирамиде сетей




Особенности

Industrial Ethernet

Свыше 80% промышленных сетей, смонтированных специалистами компании SIEMENS, являются сетями Industrial Ethernet:

  • Простое и быстрое подключение сетевых компонентов.
  • Высокая гибкость: существующие сети могут расширяться без их остановки.
  • Высокая надежность, достигаемая использованием резервированных топологий.
  • Неограниченная производительность, поддерживаемая использованием коммутируемых сетей.
  • Возможность применения в офисных и промышленных условиях.
  • Использование оборудования множества производителей за счет подключения к WAN (wide area network), например, ISDN или Internet.

Выпускавшиеся ранее компоненты SIMATIC NET для Industrial Ethernet со скоростью передачи данных 10Мбит/с (IEEE 802.3) дополнены новыми компонентами Fast Ethernet со скоростью передачи данных 100Мбит/с (IEEE 802.3u). Все новые компоненты SIMATIC NET для Industrial Ethernet способны работать со скоростями передачи данных 10 или 100Мбит/с.




Область применения

Industrial Ethernet

SIMATIC NET базируется на этой общепризнанной технологии. Во всем мире Siemens установил более 2 миллионов сетей, работающих в жестких промышленных условиях.

Использование технологии коммутируемых сетей практически снимает ограничения на возможные сферы применения этой сети. Дополнительно Industrial Ethernet позволяет использовать беспроводный обмен данными, что существенно упрощает интеграцию подобных решений в существующие сети. Через беспроводные сети можно получать доступ к информации в Internet/ Intranet в любое время и из любого места.

Industrial Ethernet позволяет производить обмен данными между программируемыми контроллерами, а также между программируемыми контроллерами и интеллектуальными партнерами по связи (например, компьютерами).

Industrial Ethernet позволяет создавать высокопроизводительные системы промышленной связи с линейной, кольцевой или звездообразной топологией.




Технические данные

Industrial Ethernet

Технические характеристики

Стандарт

Ethernet по (IEEE 802.3 и IEEE 802.3u)

Процедура доступа

CSMA/CD

Скорость передачи

10 Mbit/с100 Mbit/с

Количесво участников

неограничено по 1024 на сетевой сегмент

Длина сети


  • Электрические сети

1.5 км
  • Оптические сети 10 Мбит/с

4.5 км
  • Комутируемые оптические сети 100 Мбит/с

неограничено

Среда передачи


  • Электрические сети

Триаксиальный кабельИндустриальная и оффисная витые пары
  • Оптические сети

Оптоволоконные кабели(стекло)

Топология

Шина, дерево, кольцо, звезда

Протоколы

Протоколонезависимая сеть






Дальнейшая информация

Industrial Ethernet

Замечание:в различных компонентах SIMATIC NET (например, OSM/ESM, CP с функциями IT) функции параметризации и диагностики (например, web сервер, управление сетью) работают по открытым протоколам и интерфейсам.

Доступ к компонентам, обеспечиваемый этими открытыми интерфейсами может быть также использован для несанкционированных действий.

При использовании выше указанных функций и открытых интерфейсов и протоколов (например, SNMP, HTTP, Telnet) необходимо предпринять соответствующие защитные меры для предотвращения неавторизованного доступа к компонентам или сети, особенно из WAN/Интернета.

По этой причине промышленные сети д.б. изолированы от остальной корпоративной сети с использованием соответствующих шлюзов (например, зарекомендовавших себя межсетевых экранов).

Совет по использованию межсетевых экранов и по защите ИТ можно получить в:

SIMATIC NET SupportA&D PT 2Tel.: +49 (0) 911/895-2905E-mail: simatic.net.ts@nbg.siemens.de



Для указанных сетевых продуктов SIMATIC NET (Заказные номера 6GK..., 6XV1) Вам могут потребоваться условия работы компонентов, которые можно посмотреть в интернете.

http://www.siemens.de/simatic-net/ik-info




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1975-1AA00-3AA05DKSIMATIC NET, КОЛЛЕКЦИЯ РУКОВОДСТВ ПО СИСТЕМАМ, ПРОТОКОЛАМ, ПРОДУКТАМ,... ИЗДАНИЕ 2007, НАDVD, НЕМ./АНГЛ. 84.38
