Интеграция PI и PCS 7 - Связь с заводским уровнем управления

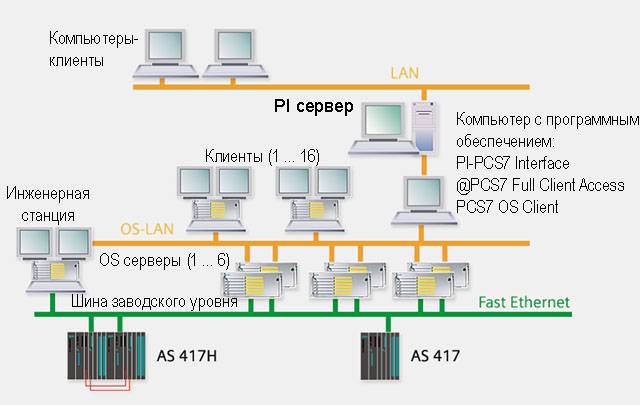

  PI-PCS 7 интеграция - это стандартное решение для связи PI системы из OSIsoft с системой управления процессами SIMATIC PCS 7. PI-PCS 7 интеграция включает в себя различные интерфейсы и инструменты, которые могут быть использованы в зависимости от различных требований. Данные инструменты позволяют достаточно просто конфигурировать или представлять тренды из PI системы на станции оператора. Данные из PCS 7 через соответствующие интерфейсы передаются в архивы PI серверов для длительного хранения. Данные из архивов PI серверов доступны для обработки и других операций в системе управления процессами. PI-PCS 7 интеграция поддерживает концепцию резервирования SIMATIC PCS 7 для мультипользовательских систем.  |
ФункцииИнтерфейсыИнтерфейс PI-PCS 7 Интерфейс PI-PCS 7 циклически считывает значения процесса из SIMATIC PCS 7 и сохраняет их PI архиве. Интерфейс PI-PCS 7 управляет интерфейсом ПК на ОС-LAN с SIMATIC PCS 7 и использует сервер @PCS 7 для функционирования этой системы. Другие настройки доступны в Archive Recovery и Failover Online и Failover Online. Интерфейс аварийных тревог Интерфейс аварийных тревог PI-PCS 7 сохраняет сообщения из операторской станции в PI длительных архивах. Сообщения собираются из архива сообщений OS и сохраняются в PI длительных архивах в виде текстовой информации с отметкой времени. Эти сообщения комбинируются с другими значениями процесса или рецептурными данными в PI системе с использованием отметок времени, например, генерация отчетов, созданных по заданным требованиям. Интерфейс для рецептур PI-PCS 7 Интерфейс для рецептур PI-PCS 7 сохраняет данные из SIMATIC BATCH в длительных архивах PI. Это значит, что обработка рецептурных данных может производиться в PI системе. Поддержку можно получить из руководства, есть возможность восстановления архивов, создание отчетов для Excel. ИнструментыТренды для PI-WinCC Тренды для PI-WinCC расширяют стандартный набор WinCC x/y трендов, значения выводятся из PI архивов вместо данных из архива WinCС. Это позволяет дополнительным значения процесса отображаться на PCS 7-OS клиенте. Характеристики визуализации:
Инструмент конфигурации тегов PI При помощи данного инстремента теги PI достаточно просто конфигурируются на основе переменных PCS 7. Переменные PCS 7 могут быть отфильтрованы по количеству и затем автоматически считаны и сконфигурированы в PI системе, таким образом, что ошибке при передаче исключаются. Также имеется возможность обновить статус конфигурации PCS 7 в PI системе. Дополнительные инструменты и сервисы доступны по требованию. |
Дальнейшая информацияSiemens AG Tel.: +49 621/456-2833 E-mail: PI@mhm6.siemens.de
Дополнительную информацию Вы можете получить в Интернете по адресу. |
