Интеллектуальная панель оператора IOP Интеллектуальная панель оператора IOP
С интеллектуальной панелью оператора IOP Вы получаете очень удобную для пользователя и мощную панель оператора для стандартных приводов SINAMICS G120, SINAMICS G120C, SINAMICS G120D, SINAMICS G120P и преобразователей частоты SIMATIC ET 200.
IOP в равной мере помогает как новичкам, так и экспертам по приводам. Большой текстовый дисплей, управление в режиме меню и встроенные программы-помощникы, позволяют упростить ввод в эксплуатацию стандартных приводов. Благодаря представлению параметров открытым текстом, пояснительным текстам помощи и фильтрации параметров, ввод в эксплуатацию привода может быть выполнен практически без наличия документации по параметрам. Программы-помощники оказывает интерактивную поддержку при вводе в эксплуатацию важных приложений, к примеру, подъёмно-транспортного оборудования, насосов, вентиляторов и компрессоров. Для общего ввода в эксплуатацию имеется мастер быстрого ввода в эксплуатацию. Ручное управление приводами осуществляется через прямые клавиши и навигационное колесико. Для переключения из автоматического в ручной режим на IOP имеется специальная клавиша переключения. Диагностика преобразователя частоты может удобно осуществляться через текстовую индикацию ошибок и предупреждений. Клавиша INFO открывает тексты помощи. На дисплее/индикации состояния возможна графическая или цифровая визуализация двух переменных процесса. Переменные процесса могут отображаться и в технологических единицах. IOP поддерживает серийный ввод в эксплуатацию одинаковых приводов. Для этого список параметров может быть скопирован из преобразователя частоты в IOP и при необходимости загружен в другие устройства такого же типа. IOP содержит немецкий, английский, французский, итальянский, испанский языковые пакеты. Дополнительно можно загрузить русский языковой пакет. С помощью предлагаемого как опция набора для монтажа IOP может быть установлена в дверцу электрошкафа (невозможно в комбинации с силовым модулем PM230). Рабочая температура IOP составляет 0 ... 50 °C(32 ... 122 °F).
Ручной терминал IOP
Для мобильного использования IOP может быть заказан ручной терминал. Он, наряду с IOP, содержит корпус с аккумуляторами, зарядное устройство и соединительный кабель RS232. Зарядное устройство поставляется с переходниками для Европы, США и Великобритании. Время работы с полностью заряженными аккумуляторамисоставляет до 8 часов.
Для подключения ручного терминала IOP к SINAMICS G110D и SINAMICS G120D дополнительно необходим соединительный кабель RS232 с оптическим интерфейсом. Нельзя использовать ручной терминал IOP в комбинации с силовым модулем PM230.
Обновление IOP
Через встроенный в IOP интерфейс USB возможно ее обновление и расширение. Посредством "перетаскивания" данные для поддержки будущих типов приводов могут быть переданы с PC на IOP. Кроме этого, интерфейс USB предлагает возможность догрузки в будущем доступных языков пользователя и программ-помощников, а также выполнение обновления "прошивки" для IOP. При обновлении питание IOP осуществляется через интерфейс USB.
Особенности
Интеллектуальная панель оператора IOP - простой ввод в эксплуатацию стандартных приложений через помощников; знаний структуры параметров не требуется
- диагностика через текстовую индикацию; возможность использования на месте без документации
- простое ручное управление приводом - переключение с автоматического на ручной режим и обратно
- индикация состояния с единицами по выбору; индикация реальных физических значений
- интуитивное, привычное управление с помощью колесика
- графический дисплей, к примеру, для значений состояния в гистограммах, напр. для давления, расхода
- простой и быстрый механический и электрический монтаж на дверцу
- простой ввод в эксплуатацию на месте посредством ручного терминала
- ввод в эксплуатацию без документации посредством встроенной функции помощи
- серийный ввод в эксплуатацию через функцию клонирования (сохранение данных блока параметров для быстрого обмена)
- определенный пользователем список параметров с сокращенным, самостоятельно выбранным числом параметров (создание собственных масок ввода в эксплуатацию)
- 5 встроенных языков
- простое обновление языков, помощников и "прошивки" через USB
Интеграция
Интеллектуальная панель оператора IOP Использование IOP с преобразователями частоты
|
| SINAMICS G120 с управляющим модулем CU230P‑2, CU240B‑2 или CU240E‑2 | SINAMICS G120P (PM230) суправляющим модулем CU230P‑2 | SINAMICS G110D и SINAMICS G120D |
|---|---|---|---|
| Подключение IOP к преобразователю (питание через управляющий модуль) | ✓ | ✓ | – |
| Монтаж в дверцу с помощью набора для монтажа (питание через управляющий модуль) | ✓ | – | – |
| Мобильное использование ручного терминала IOP (питание через аккумуляторы) | ✓ | – | ✓ (необходим соединительныйкабель RS232 с оптическиминтерфейсом) |
Монтаж IOP на управляющий модуль
IOP может быть вставлена непосредственно в управляющий модуль.

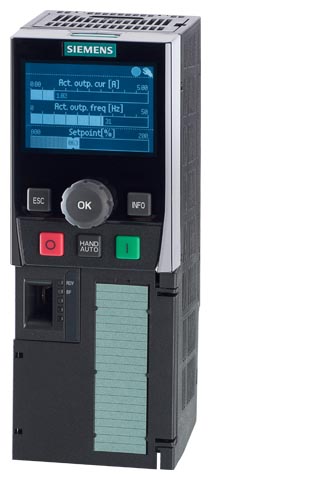

Управляющий модуль CU230P-2 со вставленной IOP
Монтаж в дверцу
С помощью опционального набора для монтажа в дверцу IOP достаточно просто может быть встроена в дверцу электрошкафа (в настоящее время доступно только в комбинации с SINAMICS G120 и управляющими модулями CU230P-2, CU240B-2 или CU240E-2). При монтаже в дверцу достигается степень защиты IP54/UL Type 12.

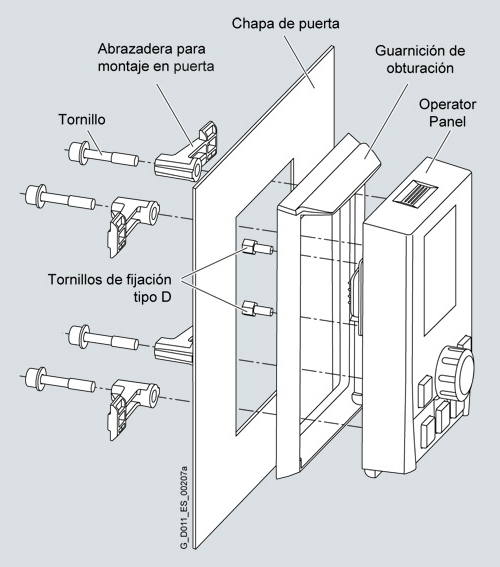

Набор для монтажа в дверцу со вставленной IOP
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SL3255-0AA00-4HA0 | 343 | SINAMICS G120/G120D И SIMATIC ET200S FC/ET200 PRO FC ПУЛЬТ РУЧНОГО УПРАВЛЕНИЯ ДЛЯ ИНТЕЛЛЕКТУАЛЬНОЙ ПАНЕЛИ ОПЕРАТОРА (IOP), СОДЕРЖИТ: IOP, КОРПУС ПУЛЬТА, БЛОК ПИТАНИЯ (ИНТЕРНАЦ.), АККУМУЛЯТОРЫ (4 X AA), RS232 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (3M) И КАБЕЛЬ USB (1 М) | 311.77 |
| 6SL3255-0AA00-4JA1 | 343 | SINAMICS G120 INTELLIGENT OPERATOR PANEL IOP OPTIONAL OPERATOR PANEL FOR SINAMICS G120, G120P, G110D, G120D, G120C, S110, ET200S FC, ET200PRO FC | 165.37 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK1922-2BP00 | 42D | RS232 INTERFACE CABLE FOR SERIAL DATA CONNECTION BETWEEN ET 200PRO MS/FC AND LAPTOP/PC/PG OR MS AND HANDHELD DEVICE 3RK1922-3BA00 | 94.30 |
| 6SL3256-0AP00-0JA0 | 343 | SINAMICS G120 DOOR КОМПЛЕКТ ДЛЯ НАДВЕРНОГО МОНТАЖА ИНТЕЛЛЕКТУАЛЬНОЙ ПАНЕЛИ ОПЕРАТОРА IP54/ТИП UL 12 СОДЕРЖИТ УПЛОТНЕНИЕ, КРЕПЕЖНЫЕ МАТЕРИАЛЫ И СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (5M) | 33.41 |
