Интеллектуальные пускатели Интеллектуальные пускатели
- Основные функциональные возможности и параметры см. в разделе "Пускатели и безопасные пускатели" --> "Обзор".
- Прямой, реверсивный пускатели или устройства плавного пуска до 7.5 кВт
- Три широких диапазона уставки, от 0.3 до 3 A, от 2.4 до 8 A, от 2.4 до 16 A
- Комбинация с автоматическим выключателем защиты пускателей, электронным реле перегрузки и контактором или устройством плавного пуска
- Шины питания до 50 A
- Мониторинг превышение или занижения порогов для контроля рабочего процесса
- Защита от блокировки ротора, защите от выпадения и несимметрии фаз
- Измеренный ток передается для диагностики в циклическом режиме
- Управление пускателем от системы управления через цикличекий режим
- Опционально цифровые входы доступны в циклическом процессе
- Определение состояние пускателя при помощи доп. контактов и оценки протекающего тока
- Возможность применения локальной системы безопасности (без средств безопасности в случае HF пускателея, т.к. их функции уже интегрированы)
- Фронтально монтируемый 2DI LC COM модуль управления для других 2-х параметризируемых цифровых входов
- Опционально ПО "Motor Starter ES" для простого ввода в эксплуатацию и диагностит
- Все ациклические сервисы DPV1 поддерживаются PROFIBUS и PROFINET (только с новыми .-.AB4 -пускателями)
- Возможность изменения параметров в горячем режиме, т.е. во время работы (например рабочий ток)
- Считывание и запись ациклических данных для полноценной диагностики устройства или процесса для последующего анализа в системе управления
Концепция выборочной защиты для ET 200S интеллектуальных пускателей
- Выборочная защита это отдельное расцепление при КЗ и при перегрузке
- Только две модификации до 7.5 kW – малое количество заказных номеров, меньшая загрузка склада, меньше вероятность ошибки при закзае
- Все уставки и другие параметры могут быть установлены через коммуникационную шину – полная интеграция систему автоматизированного управления
- Отдельная сигнализация при КЗ и при перегрузки – удобная диагностика
- Контроль ассиметрии фаз – полная защита двигателя
- Защита от блокировки ротора – полная защита двигателя
- Функция аварийного пуска в случае перегрузки – работоспособность в аварийных ситуациях
- Передача измеренных значений тока по шине – контроль рабочего процесса
- Функция контроля тока
- Изменяемый класс срабатывания – адаптация к различного вида задачам (легкий, тяжелый пуски)
- Тип координации "2" – сохранение работоспособности после КЗ с величиной до 50 кА
- Высокая коммутационная стойкость контактов
ET 200S Интеллектуальный пускатель: DS1e-x прямой пуск (модификация .-.AB4)
ET 200S Интеллектуальный пускатель: DS1e-x прямой пуск (модификация .-.AB4)
ET 200S Интеллектуальный пускатель: Реверсивный RS1e-x (модификация .-.AB4)
Функция PROFIenergy для ET 200S интеллектуальных пускателей
Увеличение цены на поставляемую энергию, растущие экологические проблемы, опасность изменения климата требуют от вас быть беолее сознательными при использовании энергии.
PROFIenergy позволяет более оптимально расходовать энергию и управлять ее распределением.
PROFIenergy это отдельный профль в PROFINET, который может использоваться на производстве и стандартизован PNO1).
Пускатель ET 200S HF снабжает двигатель током в формате PROFIenergy и выключает его во время несипользования.
1) В PNO (PROFIBUS Nutzerorganisation e. V. - организация пользователей PROFIBUS), производители и пользователи одобрили стандартную технологию передачи данных PROFIBUS и PROFINET.
Все ациклические ресурсы DPV1 поддерживаются PROFIBUS и PROFINET (только с новыми пускателями .-.AB4)
При помощи ациклических функций пускатель ET 200S HF позволяет записывать массу диагностическийх данных. Пускатель оснащен требя сервисными блоками данных - для ошибок устройства, моментов включения и выключения и других событий со штампом времени. Эти блоки данных могут считываться с пускателя по запросу в любое время.
Наличие статистических данных и измеренных значений упрощают контроль за установкой для пользователя.
Поддерживаемые данные для записи:
- DS 0 S7-V1 данные диагностики системы (S7 аварийные данные)
- DS 72, 73, 75 неисправность устройства, срабатывания, события
- DS 92 диагностика устройства
- DS 93 комманды
- DS 94 измеренные величины
- DS 95 статистика
- DS 96 указатель на ведомое устройство
- DS 100 идентификация устройства
- DS 131 параметры устройства
- DS 134 состояние
- DS 165 комментарии
- DS 226 Функция PROFIenergy
- DS 231 I&M 0 (= идентификация устройства)
- DS 232 I&M 1 (= идентификация оборудования)
- DS 233 I&M 2 (= установка)
- DS 234 I&M 3 (= описание)
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 3RK1301-0AB10-0AB4 | 42D | DS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT STARTER SETTING RANGE 0.3...3A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC CONTACTOR AC-3/TO 1.1KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 232.30 |
| 3RK1301-0AB10-1AB4 | 42D | RS1E-X ДЛЯ ET200S HIGH FEATURE РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ SETTING RANGE 0.3...3A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 1.1KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 309.35 |

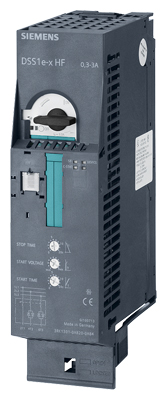

| 3RK1301-0AB20-0AA4 | 42D | DSS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT SOFT STARTER ДИАПАЗОН УСТАВОК 0.3...3A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 1.1КВТ/400V, EXPANDABLE ДЛЯ BRAKE CONTROL МОДУЛЬ 2DI MODULE MOTORSTARTER ES SIGNAL ОТ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ PARAMETERIZABLE | 371.45 |
| 3RK1301-0AB20-0AB4 | 42D | DSS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT SOFT STARTER SETTING RANGE 0.3...3A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 1.1KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 371.45 |
| 3RK1301-0BB10-0AB4 | 42D | DS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT STARTER SETTING RANGE 2.4...8A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 253.00 |
| 3RK1301-0BB10-1AA4 | 42D | RS1E-X РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ С РАСШИРЕННЫМИ ФУНКЦИЯМИ ДЛЯ ET200S ДИАПАЗОН УСТАВОК 2.4... 8A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/BIS 3КВТ/400V, EXPANDABLE ДЛЯ BRAKE CONTROL МОДУЛЬ 2DI MODULE 2DI MODULE MOTORSTARTER ES SIGNAL ОТ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ PARAMETERIZABLE | 338.10 |
| 3RK1301-0BB10-1AB4 | 42D | RS1E-X ДЛЯ ET200S HIGH FEATURE РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ SETTING RANGE 2.4...8A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 338.10 |
| 3RK1301-0BB20-0AA4 | 42D | DSS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT SOFT STARTER ДИАПАЗОН УСТАВОК 2.4...8A ELECTRONIC SWITCHING ELECTRONIC PROTECTION AC-3/TO 3КВТ/400V, EXPANDABLE ДЛЯ BRAKE CONTROL МОДУЛЬ 2DI MODULE MOTORSTARTER ES SIGNAL ОТ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ PARAMETERIZABLE | 393.30 |
| 3RK1301-0BB20-0AB4 | 42D | DSS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT SOFT STARTER SETTING RANGE 2.4...8A ELECTRONIC SWITCHING ELECTRONIC PROTECTION AC-3/TO 3KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 393.30 |
| 3RK1301-0CB10-0AB4 | 42D | DS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT STARTER SETTING RANGE 2.4...16A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 7.5КВТ/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 290.95 |
| 3RK1301-0CB10-1AB4 | 42D | RS1E-X ДЛЯ ET200S HIGH FEATURE РЕВЕРСИВНЫЙ ПУСКАТЕЛЬ SETTING RANGE 2.4...16A МЕХАНИЧЕСКАЯ КОММУТАЦИЯ ELECTRONIC PROTECTION AC-3/TO 7.5KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 378.35 |
| 3RK1301-0CB20-0AA4 | 42D | ПУСКАТЕЛЬ ПРЯМОГО ПУСКА DSS1E-X ДЛЯ ET200S С РАСШИРЕННЫМИ ФУНКЦИЯМИ ЭЛЕКТРОННАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ ДИАПАЗОН УСТАВОК 2.4...16A AC-3/ ДО 7.5КВТ/ 400В ДОПОЛНЯЕТСЯ МОДУЛЕМ УПРАВЛЕНИЯ ТОРМОЗОМ 2DI МОДУЛЬ MOTORSTARTER ES СИГНАЛ ОТ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ПАРАМЕТРИР. | 428.95 |
| 3RK1301-0CB20-0AB4 | 42D | DSS1E-X ДЛЯ ET200S HIGH FEATURE DIRECT SOFT STARTER SETTING RANGE 2.4...16A ELECTRONIC SWITCHING ELECTRONIC PROTECTION AC-3/TO 7.5KW/400V EXPANDABLE FOR BRAKE CONTROL MODULE 2DI MODULE MOTORSTARTER ES SIGNAL FROM CIRCUIT-BREAKER PARAMETERIZABLE DPV 1 CAPABLE PROFIENERGY CAPABLE ON PN | 428.95 |
