Система каналов instabus KNX EIB DELTA millennium отличается гомогенными, плоскими, четко структурированными клавишами управления из анодированного алюминия. За этим скрывается множество новаторских решений исключительно для применения в instabus KNX EIB:

независимость от национальных стандартов розеток

связывающий элемент между потолком и полом

монтаж модульных устройств, например, исполнительных устройств instabus KNX EIB

Канал состоит из нижней и верхней части, представляющей собой собственно крышку. Верхняя часть в равной степени как и модули вставляется просто и быстро в нижнюю часть канала.

Отдельные модули могут произвольно добавляться друг к другу и применяться в любых количествах.

Конструкция

Модульная конструкция обеспечивает гибкость на этапе ланирования:

Канал
исполнение для открытой проводки
исполнение для скрытой проводки (разрабатывается)

Модули

модули instabus KNX EIB (кнопочные выключатели, комнатныетерморегуляторы)

розеточный модуль

начальный модуль (с фирменным знаком Siemens).

Принадлежности

набор торцовых крышек

присоединительный элемент к стене

крепление проводов

набор для заземления
приспособление для демонтажа.

Дизайн

Также в отношении дизайна и удобства обслуживания DELTA millennium не имеет себе равных:

• надписи на национальном языке с текстами и символами, ориентированными на потребности клиента
• полностью унифицированные и интуитивно понятные кнопки

Однородно освещенная, интенсивно светящаяся индикация состояния и ориентировки

Демонтаж

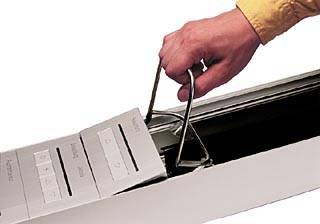

Для открывания каждой части закрытого канала необходим начальный модуль. Только после удаления начального модуля с помощью приспособления для демонтажа можно демонтировать другие модули или верхние части канала.

Данные для заказа

При заказе всегда необходимы следующие данные:

• Канал
  • длина нижней части канала в соответствии с высотой помещения
  • количество и длины верхних частей каналов в зависимости от количества модулей..
• Модули
  • текст надписей
  • символы

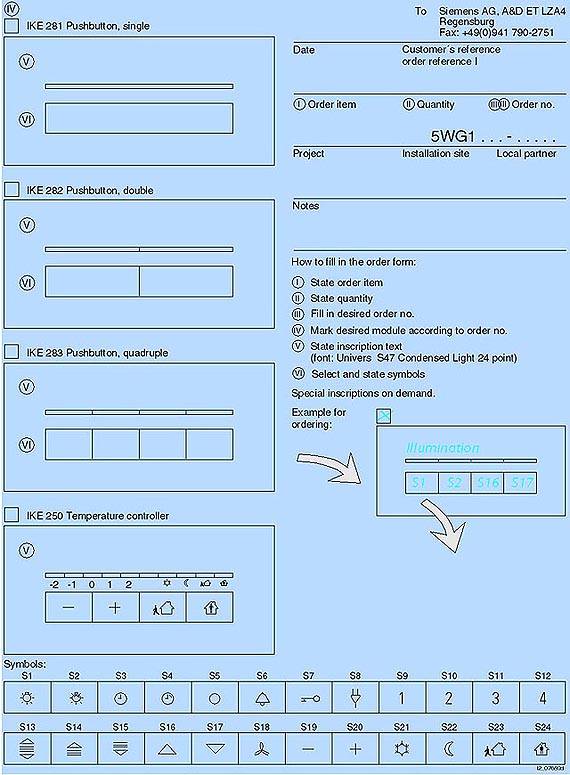

Необходимо для каждого модуля заполнить формуляр и приложить к заказу.

При заказе нижних и верхних частей каналов необходимо вместо штук указывать длину в метрах:

Пример: You want to order 173 cm of the trunking base.

Неправильно:1 шт. 5WG1 195-3AB01, 173 см длиной

Правильно:1.73 м 5WG1 195-3AB01

Дизайн

The modular structure ensures great flexibility during the planning phase:

• Trunking
  • Surface-mounting model
  • Flush-mounting model (available soon)
• Modules
  • instabus KNX EIB modules (pushbuttons, room temperature controllers)
  • Outlet module
  • Masking module (with Siemens logo)
• Accessories
  • Set of end plates
  • Wall junction cover
  • Cable holder
  • Grounding set
  • Disassembly tool

Design

DELTA millennium is also unique in terms of design and operator friendliness:

• customized labeling with text and symbols in the user's national language
• uniform, homogeneous and self-explanatory conventional keys
• evenly lit and bright status and orientation lighting

Disassembly

One masking module per trunking section is required to open a closed trunking line.

Other modules or trunking lids cannot be disassembled until the masking module has been removed with the disassembly tool.

Ordering data

The following data are required for all orders:

• Trunking
  • Length of the trunking base, corresponding to room height
  • Number and lengths of the trunking lids to match the number of modules
• Modules
  • Labeling text
  • Symbols

Please fill out an order form for each module and submit together with your order.

Please send EDP orders by fax.

Orders for trunking bases and trunking lids should be made out for the length required in meters, not for a certain number of pieces.

Example:

You want to order 173 cm of the trunking base.

Wrong:

1 piece 5WG1 195-3AB01, 173 cm long

Right:

1.73 m 5WG1 195-3AB01
