Интерфейсные модули IM 151-1 SIPLUS - ET 200S

Интерфейсные модули IM 151-1 SIPLUS - ET 200S

  • Интерфейсные модули для подключения станции ET 200S к сети PROFIBUS DP.
  • Поддержка обмена данными с ведущим устройством PROFIBUS DP.
  • 6 вариантов исполнений:
    • IM151-1 BASIC (RS485)
    • IM151-1 COMPACT 32DI =24В (RS485)
    • IM151-1 COMPACT 16DI =24В / 16DO =24В/0.5A (RS485)
    • IM151-1 STANDARD (RS485)
    • IM151-1 STANDARD (FO)
    • IM151-1 HIGH FEATURE (RS485)





SIPLUS IM 151-1 Standard

Заказной номер

6AG1 151-1AA04-2AB0

Заказной номер базового модуля

6ES7 151-1AA04-0AB0

Диапазон рабочих температур

-25 ... +60 °C; допускается появление конденсата

Окружающая среда

С содержанием примесей серы и хлора

Технические данные

Соответствуют техническим данным базового модуля





SIPLUS IM 151-1 High Feature

Заказной номер

6AG1 151-1BA01-2AB0

Заказной номер базового модуля

6ES7 151-1BA01-0AB0

Диапазон рабочих температур

-25 ... +60 °C; допускается появление конденсата

Окружающая среда

С содержанием примесей серы и хлора

Технические данные

Соответствуют техническим данным базового модуля



Основные отличия модулей IM151-1:



IM151-1
BASIC

IM151-1 COMPACT

IM151-1 STANDARD

IM151-1 FO STANDARD

IM151-1
HIGH FEATURE

Заказной номер 6ES7 151-

1CA00-0AB0

1CA00-1BL00
1CA00-3BL00

1AA04-0AB0

1AB02-0AB0

1BA01-0AB0

Встроенные входы/выходы

-

32 DI
16DI / 16 DO

-

-

-

Количество модулей ввода/ вывода

12

12

63

63

63

Максимальная длина станции

2 м

2 м

2 м

1 м

2 м

Максимальный объем параметров настройки

198 байт

218 байт

244 байт

244 байт

244 байт

Максимальное адресное пространство для входов и выходов

По 88 байт

По 100 байт

По 244 байт

По 128 байт

По 244 байт

Объем диагностических данных

6 ... 43 байт

6 ... 44 байт

6 ... 122 байт

6 ... 64 байт

6 ... 128 байт

Протокол

DP V0

DP V0

DP V0 и DP V1

DP V0

DP V0 и DP V1

Подключение к сети

RS485

RS485

RS485

Оптический кабель

RS485

Обновление операционной системы

Нет

Нет

Есть

Нет

Есть

Опциональная обработка данных

Нет

Нет

Есть

Есть

Есть

Тактовая синхронизация

Нет

Нет

Нет

Нет

Есть

Максимальное адресное пространство на модуль

8 байт

8 байт

32 байт

8 байт

32 байт

Идентификационные данные

Нет

Нет

Нет

Нет

Есть

Использование PROFIsafe модулей

Нет

Нет

Нет

Нет

Есть

Непосредственный обмен данными между ведомыми устройствами

Нет

Нет

Нет

Нет

Есть



Область применения

Интерфейсный модуль IM 151-1 служит для подключения станции ET 200S к сети PROFIBUS DP и автономной обработки коммуникационных задач по обмену данными между модулями станции и ведущим сетевым устройством.



Дизайн

Интерфейсный модуль IM151-1 монтируется непосредственно на профильную шину без использования терминального модуля.

Все модули IM151-1 оснащены:

  • Контактами под винт для подключения цепи питания =24 В.
  • DIP переключателями для установки адреса станции в сети PROFIBUS DP (1 ... 125).
  • Диагностическими светодиодами индикации обобщенного сигнала отказа, отказа системы связи, наличия напряжения питания.
  • Пазом для установки этикетки с маркировкой станции.

IM151-1 с интерфейсом RS485 имеет:

  • 9-полюсное гнездо соединителя D-типа для подключения к PROFIBUS DP.

IM151-1 с оптическим интерфейсом снабжен:

  • 4 гнездами симплексных соединителей для подключения к PROFIBUS DP.

Модули IM 151 и IM 151 FO выпускаются в версиях "Standard" и "High Feature". По сравнению с версией "Standard" версия "High Feature" характеризуется следующими особенностями:

  • Поддержка тактовой синхронизации в сети PROFIBUS DP.
  • Обмен данными с поддержкой функций равноудаления.
  • Использование в станции модулей PROFIsafe.
  • Поддержка функций ведомого устройства PROFIBUS DP V1 по EN50170, часть 2.
  • Встроенная диагностика уровня затухания сигналов в оптической линии связи.
  • 244 байт на ввод и 244 байт на вывод.

В комплект поставки каждого модуля IM 151-1 включено терминальное устройство внутренней шины станции, устанавливаемое после последнего модуля ET 200S. Это устройство оснащено отсеком для хранения до 6 сменных предохранителей (5 x 20 мм) для модуля контроля питания PM-E =24 ... 48 В/ ~24 ... 230 В.

Чертеж

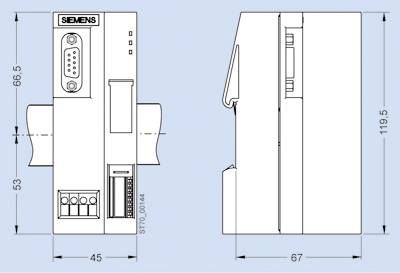

Интерфейсный модуль IM 151-1

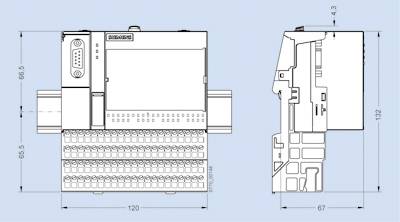

Терминальный модуль с вставленным модулем COMPACT

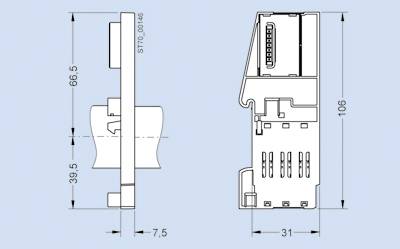

Дополнительный терминальный блок 6ES7193-4FL10-0AA0

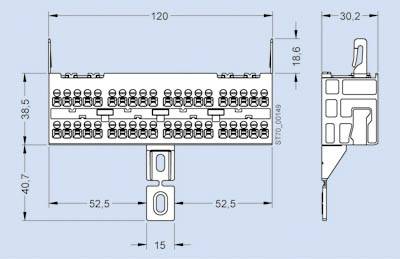

Терминальный модуль 6ES7193-4JA00-0AA0



Дальнейшая информация

Selection tool for terminal modules

Power modules

Terminal modules TM-P for power modules

Screw-type terminal

15S23-A1

15S23-A0

15S22-01

30S44-A0

Order No.
6ES7 193...

4CC20-0AA0

4CD20-0AA0

4CE00-0AA0

4CK20-0AA0

Spring terminal

15C23-A1

15C23-A0

15C22-01

30C44-A0

Order No.
6ES7 193...

4CC30-0AA0

4CD30-0AA0

4CE10-0AA0

4CK30-0AA0

FastConnect

15N23-A1

15N23-A0

15N22-01

Soon to come

Order No.
6ES7 193...

4CC70-0AA0

4CD70-0AA0

4CE60-0AA0



PM-E 24 VDC

•

•

•



PM-E 24 to 48 VDC

•

•

•



PM-E 24 VDC/120/230 VAC

•

•

•



PM-E F 24 VDC
PROFIsafe



•
