Интерфейсные модули IM 152-1

Интерфейсные модули IM 152-1 предназначены для подклю­чения станции ET 200iSP к обычной или резервированной сети PROFIBUSDP-iS со скоростью передачи данных до 1.5 Мбит/с.

     Два варианта подключения стан­ции ET 200iSP к сети PROFIBUS:

• через один интерфейсный мо­дуль IM 152, установлен­ный на терминальный модуль TM-IM/EM, - к обычному каналу связи PROFIBUSRS 485IS
• через два интерфейсных мо­дуля IM 152, установленных на терминальный модуль TM-IM/ IM, - к резервирован­ным кана­лам связи PROFIBUSRS 485IS

Модули характеризуются следующими показателями

• Соединение ET 200iSP по искробезопасной схеме к сети PROFIBUS DP
• Авто­номный обмен данными станции ET 200iSP с веду­щим DP устройством
• Обеспечение временного сохране­ния данных, поступающих от электронных модулей ввода и выдаваемых на электрон­ные модули вывода
• сохранение параметров электронных модулей
• присвоения передавае­мым данным отметок даты и вре­мени с разре­шением 20мс.

Максимальное адресное пространство: 244 байт на ввод и 244 байт на вы­вод.



Дизайн

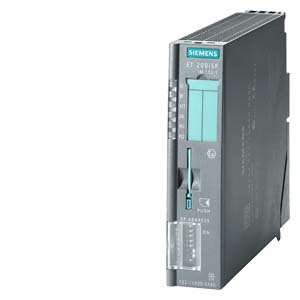

Интерфейсные модули IM 152-1

Подключение станции к сети PROFIBUSDP-iS выполняется через 9-полючное гнездо соединителя D-типа. Терминаль­ный модуль TM-IM/EM оснащен одним, терминальный мо­дуль TM-IM/IM – двумя такими гнездами. Кабель PROFIBUS, под­ключаемый к станции ET 200iSP, должен оснащаться штеке­ром. В последней на сегменте PROFIBUS станции должен быть включен тер­минальный ре­зистор.

Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.

Терминальный модуль должен быть установлен справа в конце для каждой станции ET 200iSP, следующей за последним электронным модулем.

Модуль IM 152 имеет слот для микро карты памяти (MMC). Обновление микропрограмм можно производить через PROFIBUSDP или с по­мощью микро карты памяти MMC.

Адрес PROFIBUS станции может быть установлен при помощи встроен­ных DIP переключателей.

На фронтальной стороне IM 152 находятся индикаторы питания, групповой неисправности, ошибки на шине, активность модуля в режиме резервирования, состояние блока питания.



Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6ES7152-1AA00-0AB0	280	SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM152-1 ДЛЯ ET200ISP, ВКЛЮЧАЯ МОДУЛЬ ТЕРМИНАТОРА ПИТАНИЯ ДЛЯ СТАНДАРТНЫХ УСЛОВИЙ	805.60
6ES7193-7AA00-0AA0	280	SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/EM60S ДЛЯ УСТАНОВКИ ИНТЕРФЕЙСНОГО МОДУЛЯ IM152-1 И ОДНОГО ЭЛЕКТРОННОГО МОДУЛЯ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ	116.60
6ES7193-7AA10-0AA0	280	SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/EM60C ДЛЯ УСТАНОВКИ ИНТЕРФЕЙСНОГО МОДУЛЯ IM152-1 И ОДНОГО ЭЛЕКТРОННОГО МОДУЛЯ, КОНТАКТЫ-ЗАЩЕЛКИ	116.60
6ES7193-7AA20-0AA0	280	SIMATIC DP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/EM60S ДЛЯ ET200ISP, ДЛЯ УСТАНОВКИ ОДНОГО IM152-1 И ОДНОГО ЭЛЕКТРОННОГО МОДУЛЯ, КЛЕММЫ С ВИНТОВЫМ ПОДКЛЮЮЧЕНИЕМ, ТЕРМИНАЛЬНЫЙ МОДУЛЬ СИЛОВОЙ ШИНЫ В КОМПЛЕКТЕ	109.18
6ES7193-7AB00-0AA0	280	SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/IM ДЛЯ УСТАНОВКИ ДВУХ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ IM152-1 ДЛЯ ДУБЛИРОВАННОГО РЕЖИМА	164.30



Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6ES7390-1AF85-0AA0	280	SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=585MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 650MM	41.34
6ES7390-1AJ85-0AA0	280	SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=885MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 900MM	54.06
6ES7972-0AC80-0XA0	280	SIMATIC DP, RS 485-IS COUPLER: МОДУЛЬ СОПРЯЖЕНИЯ СТАНДАРТНОЙ ЛИНИИ PROFIBUS-DP И ЛИНИИ PROFIBUS-DP EX-ИСПОЛНЕНИЯ.	745.18
6ES7972-0DA60-0XA0	280	SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS С НАКЛОННЫМ ВЫВОДОМ КАБЕЛЯ, СОЕДИНЕНИЕ НА ПРОКОЛ ДО 1,5 МБИТ/С, 16 X 72.7 X 34 MM, С АКТИВНЫМ ОКОНЧАНИЕМ ШИНЫ ДЛЯ RS485-IS ЭЛЕКТРИЧЕСКИЙ ЦЕПЕЙ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, ПРИМЕНИМО ТОЛЬКО	44.31
