Интерфейсные модули IM 360/-361/-365 Интерфейсные модули используются для построения многорядных конфигураций контроллера, включающих в свой состав один базовый блок (CR) и до трех стоек расширения (ER). Соединения между стойками выполняются с помощью интерфейсных модулей:
- IM 365: для подключения к базовому блоку одной стойки расширения.
- IM 360/IM 361: для подключения к базовому блоку до 3 стоек расширения.
Область применения
Интерфейсные модули IM 360/-361/-365 Интерфейсные модули IM 360/ IM 361 и IM 365 позволяют создавать многорядные конфигурации программируемых контроллеров S7-300 (от CPU 313C, CPU 314 и выше), в которых модули ввода-вывода размещаются не только в базовом блоке, но и в стойках расширения.
Подключение стоек расширения выполняется через интерфейсные модули:
- IM 365:Подключение к базовому блоку одной стойки расширения. В стойке расширения может быть размещено до 8 модулей. Расстояние между стойками до 1 м.
- IM 360/ IM 361:Подключение к базовому блоку до 3 стоек расширения. В каждой стойке может размещаться до 8 модулей. Расстояние между соседними стойками может составлять от 4 см до 10 м.
Дизайн
Интерфейсные модули IM 360/-361/-365 Общие технические характеристики
Все интерфейсные модули имеют следующие общие характерные черты:
- Компактное исполнение: Компактный пластиковый корпус с интерфейсом для подключения соединительного кабеля.
- Простота монтажа: Монтаж на стандартную профильную шину DIN (разъем № 3), подключение к соседним модулям через шинный соединитель. Шинный соединитель включен в комплект поставки каждого модуля.
- Простота конфигурирования: все интерфейсные модули поддерживают функции самонастройки. Для их конфигурирования не требуется задания адреса.
- Светодиоды индикации состояний и отказов.
IM 365
Интерфейсный модуль IM 365 позволяет создавать наиболее простые и дешевые варианты расширения. В комплект поставки входит два интерфейсных модуля и соединительный кабель длиной 1м:
- Один из двух модулей IM 365 устанавливается в базовый блок, второй в стойку расширения. Оба модуля соединяются кабелем длиной 1м.
- Ограничения на состав модулей в стойке расширения: стойка расширения не связана с C-шиной базового блока, поэтому в стойку расширения не могут устанавливаться коммуникационные процессоры (CP) и большинство функциональных модулей (FM).
- Питание модулей стойки расширения: модули стойки расширения получают питание от блока питания базового блока контроллера.

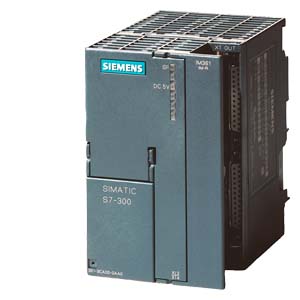

IM 360/ IM 361
Модули IM 360 и IM 361 позволяют подключать к одному базовому блоку контроллера до 3 стоек расширения:
- IM 360 устанавливается в базовый блок контроллера.
- По одному модулю IM 361 устанавливается в каждую стойку расширения.
- Питание модулей стоек расширения: в каждую стойку расширения необходимо устанавливать блок питания =24В. Он используется для питания интерфейсного модуля IM 361 и всех остальных модулей, установленных в данной стойке. Для этой цели рекомендуется использовать блоки питания PS 305/ PS 307 программируемого контроллера S7-300.
- Отсутствие ограничений на состав модулей в стойках расширения: в стойки расширения могут устанавливаться все сигнальные, функциональные, коммуникационные модули, а также модули специального назначения программируемого контроллера S7-300.
Технические данные
Интерфейсные модули IM 360/-361/-365 |
| 6ES7360-3AA01-0AA0 | 6ES7361-3CA01-0AA0 | 6ES7365-0BA01-0AA0 |
| Напряжение питания |
|
|
|
| Номинальное значение |
|
|
|
|
| Есть |
|
| Потребляемый ток |
|
|
|
| 350 мA |
| 100 мA |
|
| 500 мA |
|
| 2 Вт | 5 Вт | 0.5 Вт |
| Конфигурирование |
|
|
|
| 1 | 3 | 1; 1 пара |
| Размеры и масса |
|
|
|
| 225 г | 505 г | 580 г |
| 40 мм | 80 мм | 40 мм |
| 125 мм | 125 мм | 125 мм |
| 120 мм | 120 мм | 120 мм |
Дальнейшая информация
Интерфейсные модули IM 360/-361/-365 Брошюры
Информационные материалы для загрузки можно найти в Internet по адресу:
http://www.automation.siemens.com/infocenter
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7360-3AA01-0AA0 | 230 | SIMATIC S7-300, IM 360, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ БАЗОВОГО БЛОКА: ПОДКЛЮЧЕНИЕ ДО 3 СТОЕК РАСШИРЕНИЯ С ИНТЕРФЕЙСНЫМИ МОДУЛЯМИ IM 361, ПОДДЕРЖКА K-ШИНЫ | 185.50 |
| 6ES7361-3CA01-0AA0 | 230 | SIMATIC S7-300, IM 361, ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ УСТАНОВКИ В СТОЙКИ РАСШИРЕНИЯ: ПОДКЛЮЧЕНИЕ К БАЗОВОМУ БЛОКУ С IM360 ИЛИ ДРУГОЙ СТОЙКЕ РАСШИРЕНИЯ С IM 361, НЕОБХОДИМ БЛОК ПИТАНИЯ =24В, ПОДДЕРЖКА K-ШИНЫ | 213.06 |
| 6ES7365-0BA01-0AA0 | 230 | SIMATIC S7-300, IM 365: ИНТЕРФЕЙСНЫЙ МОДУЛЬ ДЛЯ СОЕДИНЕНИЯ БАЗОВОГО БЛОКА С 1 СТОЙКОЙ РАСШИРЕНИЯ, БЕЗ ПОДДЕРЖКИ K-ШИНЫ. КОМПЛЕКТ ПОСТАВКИ: 2 МОДУЛЯ IM 365 И СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 1M | 130.38 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7368-3BB01-0AA0 | 230 | SIMATIC S7-300, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ IM 360/IM 361, ДЛИНА 1M | 59.36 |
| 6ES7368-3BC51-0AA0 | 230 | SIMATIC S7-300, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ IM 360/IM 361, ДЛИНА 2.5M | 79.50 |
| 6ES7368-3BF01-0AA0 | 230 | SIMATIC S7-300, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ IM 360/IM 361, ДЛИНА 5M | 106.00 |
| 6ES7368-3CB01-0AA0 | 230 | SIMATIC S7-300, СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ IM 360/IM 361, ДЛИНА 10M | 126.14 |
| 6ES7398-8FA10-8AA0 | 230 | SIMATIC S7-300 COMPACT, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЕЙ, СПИСОК ИНСТРУКЦИЙ, НЕМЕЦКИЙ ЯЗЫК | 162.18 |
| 6ES7398-8FA10-8BA0 | 230 | SIMATIC S7-300 COMPACT, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРАЛЬНЫХ ПРОЦЕССОРОВ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЕЙ, СПИСОК ИНСТРУКЦИЙ, АНГЛИЙСКИЙ ЯЗЫК | 162.18 |
| 6ES7998-8XC01-8YE0 | 230 | КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM. PDF-ФОРМАТ, АНГ/ НЕМ/ ФР/ ИСП/ ИТ. ЯЗЫК. ВСЕ РУКОВОДСТВА ПО S7-200/ -300/ -400/ -C7/ -LOGO!; SIMATIC DP/ -PC/ -PG; STEP7, ИНСТР. СРЕДСТВАМ ПРОЕКТИРОВАНИЯ, ПРОГР. ОБЕСПЕЧЕНИЮ RUNTIME, SIMATIC PCS7/ HMI/ NET | 108.12 |
| 6ES7998-8XC01-8YE2 | 230 | КОЛЛЕКЦИЯ РУКОВОДСТВ SIMATIC НА CD-ROM, 5-ЯЗЫКОВАЯ ПОДДЕРЖКА (БЕЗ РУССКОГО), СЛУЖБА ОБНОВЛЕНИЯ В ТЕЧЕНИЕ 1 ГОДА | 328.60 |
