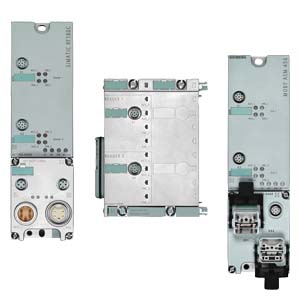

Интерфейсные модули Доступны различные интерфейсные модули (ASM) для интеграции идентификационных систем MOBY в SIMATIC, SINUMERIK и PROFIBUS DP.
Выбор системы для интерфейсных модулей и доступное программное обеспечения
| Система | ASM с поддержкой файлового чтения | Доступное программное обеспечение | Система MOBY |
|---|---|---|---|
| SIMATIC S7-300 (напрямую), S7-300/400, ПКс SIMATIC WinAC через ET 200M, SINUMERIK 840D/810D | ASM 475 ASM 470 | FC45; FC55 (мультитэг) FC47 | E, I, U, D E, I |
| Serial coupling 1) в ПК, ПЛК, любая система | Напрямую через SLG Dx,Напрямую через SIM x,Напрямую через SIM 7xНапрямую через SIM 8xНапрямую через SLG U92 | MOBY D MDWAPIMOBY API,C-библиотека, включая драйвер для Windows 98/NT/2000/XP | D I E U |
| ASM 424 ASM 724 ASM824 | MOBY API,C-библиотека, включая драйвер для Windows 98/NT/2000/XP | I, E E (SLA7x) | |
| PROFIBUS DP 1)(SIMATIC S7; ПК, любаясистема) | ASM 450, ASM 465 | FC44 для S7-300/400 PC с SIMATIC WinAC | E, I |
| SIMATIC S7-300/-400, PC с SIMATIC WinAC, через ET200X | ASM 473 (модуль расширения для ET200X) | FC/FB; FC55 (мультитэг) | E, I, U, D |
| PROFIBUS DP-V1 1)(SIMATIC S7; ПК, любаясистема) | ASM 452, ASM 456 ASM 454 ASM 754 ASM854 | FC44 for S7-300/400, ПКс SIMATIC WinAC, FC55 (мультитэг, только ASM 452) | I, E, U, D I, E (все SLGs) E (SLA7x) |
| Ethernet (TCP/IP) | ASM 480 | MOBY API для PCs с Windows | U |
|
| |||
| Система | ASM без поддержки файлового чтения | Доступное программное обеспечение | Система MOBY |
| SIMATIC S7; PC, дюбая система | ASM 452 | FC46 / FC56 | I, U |
| SIMATIC S7-300 (direct), SIMATIC S7-300/400, через ET 200M | ASM 475 | FC56 | I, U |
| SIMATIC S7-300/400, через ET 200X | ASM 473 | FC56 | I, U |
1) Указанный программный интерфейс служит для соединения с любой системой.
Функции
Интерфейсные модули Соответствующие программные блоки (FB, FC, библиотеки) гарантируют простое и быстрое встраивание в приложение.
К одному ASM можно последовательно присоединить до 4 устройств записи-считывания (в зависимости от ASM), причем длина соединительного кабеля может составлять до 1000 м (в зависимости от ASM, SLG,...). Соответствующие процедуры гарантируют очень высокую достоверность данных при передаче.

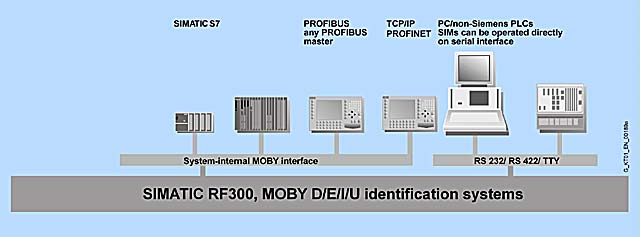

Для последовательного присоединения MOBY к любой системе (ПК, системе автоматизации, ...) имеются следующие возможности:
- Через интерфейсный модуль, к которому присоединены устройства записи-считывания (SLG) или антенны для записи-считывания (SLA).
- Непосредственно через устройство записи-считывания с последовательным интерфейсом (SIM или SLG Ux, SLG Dx)
Указания к программному обеспечению и лицензированию:
При покупке интерфейсного модуля или SIMx/SLG x с ним вместе не поставляется ни программного обеспечения, ни документации. Компакт-диск "MOBY-Software [Программное обеспечение MOBY]" содержит все доступные FB и FC для SIMATIC, библиотеки языка C для Windows95/98/NT, демонстрационную программу и т.д. и должен заказываться дополнительно. Кроме того, компакт-диск содержит полную документацию MOBY (на немецком и английском языках) в формате PDF.
При покупке интерфейсного модуля или SIM/SLG в его цене содержится соответствующее возмещение за использование программного обеспечения, включая документацию на компакт-диске „MOBY Software“, и покупатель получает право на изготовление копий (лицензия на копирование), если они необходимы в рамках проекта для установки.
Действует договор об использовании программных продуктов за однократную оплату.
Интеграция
Интерфейсные модули Помошник конфигурирования RFID систем
Здесь Вы мжете найти компактный инструмент конфигурирования для настройки RFID систем.
