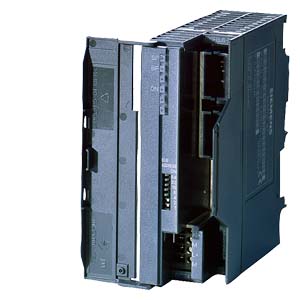

Интерфейсные модули Подключение станции SIMATIC ET 200M к сети PROFIBUS DP (электрической) выполняется через интерфейсные модули IM 153-2 High Feature. ЭВ зависимости от конфигурации сети (резервированная/нерезервированная) распределенные станции подключаются через один или два интерфейсных модуля.
IM 153-2 High Feature модули обеспечивают поддержку:
- HART-конфигураций с интеллектуальными приборами полевого уровня
- Функций интерактивного изменения конфигурации станции ET 200M без остановки производственного процесса
- Возможности подключения станции ET 200M к резервированной сети PROFIBUS DP с ведущим устройством в видеAS 412H, AS 414H или AS 417H
- Возможности установки в станцию ET 200M не только сигнальных, но и функциональных и коммуникационных модулей S7-300 (контроллеры, счетчики)
- работа до 12 модулей в одной станции
- возможность использования отметок времени с модулями безопасности SM 326F (цифровыми входнымимодулями F-DI24)
- передача дополнительных значений через вторичные переменные HART модулей SM 331 и SM 332 аналоговых модулей (до 4 на канал или до 8 на модуль)
Модули IM 153-2 High Feature оснащены встроенным интерфейсом RS 485 и предназначены для непосредственного подключения к электрическим каналам связи PROFIBUS DP. Модули IM 153-2 FO High Feature оснащены встроенным оптическим интерфейсом и предназначены для непосредственного подключения к оптическим каналам связи PROFIBUS DP, выполненным пластиковыми кабелями.
Замечание:
Для конфигурирования станций ET 200M, поддерживающих функции “горячей” замены модулей, дополнительно необходимы активные шинные соединители и профильные шины ET 200M.
Функции
Интерфейсные модули Интерфейсные модули IM 153-2 High Feature поддерживают следующие функции:
- HART конфигурирование интеллектуальных полевых устройств
- Конфигурирование ET 200M I/Os в RUN режиме контроллера
- Подсоединение к резервированным AS 412H, AS 414H и AS 417H контроллерам
- Использование ET 200M функциональных модулей
- До 12 I/O модулей на одну удаленную I/O станцию.
- Временные метки (SOE) бинарных входов (F‑DI24), безопасных модулей SM 326F
- Передача дополнительных значений с аналоговых модулей HART HART SM 331 и SM 332 (до 4 на канал или до 8 на модуль)
Примечание: Для использования функции замены в горячем режиме, необходимо использовать активные шинные модули и DIN рейку (см. раздел "Аксессуары").
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7153-2BA02-0XB0 | 250 | SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ С УЛУЧШЕННЫМИ ХАРАКТЕРИСТИКАМИ IM 153-2 HIGH FEATURE ДЛЯ ET 200M, МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА РЕЗЕРВИРОВАНИЯ, ВРЕМЕННЫЕ МЕТКИ ДЛЯ ИЗОХРОННОГО РЕЖИМА, СПЕЦ.ФУНКЦИИ: 12 МОДУЛЕЙ, АКТИВНЫЙ SLAVE ДЛЯ КОММУТАТОРОВ И ПРИВОДОВ, РАСШИРЕННЫЕ ДАННЫЕ ДЛЯ 2 ПЕРЕМЕННОЙ HART | 395.38 |
| 6ES7153-4BA00-0XB0 | 250 | SIMATIC DP, ET 200M ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO HIGH FEATURE ДЛЯ МАКС. 12 МОДУЛЕЙ S7-300, ПОДДЕРЖКА МОДУЛЕЙ FAIL SAFE, МОДУЛЕЙ HART, SHARED DEVICE, ПРОТОКОЛ MEDIUM REDUNDANCY | 395.38 |
