Интерфейсные субмодули для коммутаторов SCALANCE XR-500
- 4-портовые интерфейсные субмодули для гибкой адаптации коммутатора SCALANCE X-500 к требуемому количеству и виду каналов связи Industrial Ethernet.
- Наличие модификаций с электрическими портами RJ45, а также оптическими портами BFOC и SC для подключения мульти- или мономодовых оптических кабелей.
- 4-портовый интерфейсный субмодуль SFP допускает опциональное использование съемных оптических приемопередатчиков SFP (Small Form-Factor Pluggable) с соединителями LC.
- 4 встроенных слота SFP+ для установки съемных приемопередатчиков SFP+ или SFP.
Особенности
Интерфейсные субмодули для коммутаторов SCALANCE XR-500
- Неограниченная гибкость в выборе возможных вариантов расширения сети (например, при увеличении количества терминалов), преобразования сигналов (например, при обмене данными между электрическими и оптическими каналами связи) или увеличения производительности (например, при переходе с каналов связи 1 Гбит/с на 10 Мбит/с), обеспечиваемая использованием необходимого набора интерфейсных субмодулей, а также съемных приемопередатчиков SFP+ или SFP.
- Снижение затрат на запасные части и обслуживание благодаря наличию всего нескольких версий базовых приборов.
Область применения
Интерфейсные субмодули для коммутаторов SCALANCE XR-500 Использование интерфейсных субмодулей в коммутаторах SCALANCE X-500 позволяет:
- Выполнять расширение сети установкой необходимого набора интерфейсных субмодулей в свободные слоты базового прибора. Установка интерфейсных субмодулей может выполняться во время работы коммутатора.
- Выполнять расширение сети установкой необходимого набора съемных приемопередатчиков SFP+ или SFP в свободные слоты SFP+. Установка приемопередатчиков может выполняться во время работы коммутатора.
- Изменять кабельную технологию (например, выполнять преобразование сигналов электрических каналов в сигналы оптических каналов или выполнять обмен данными между оптическими каналами на основе мульти- и мономодовых оптических кабелей).
- Изменять скорость обмена данными. Например, выполнять обмен данными между каналами SFP (1000 Мбит/с) и SFP+ (10 Гбит/с).
Дизайн
Интерфейсные субмодули для коммутаторов SCALANCE XR-500

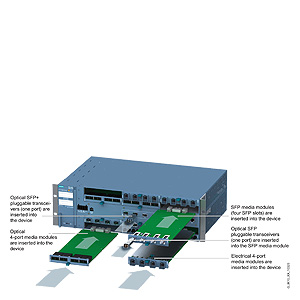

4-портовые интерфейсные субмодули и съемные приемопередатчики SFP и SFP+.
Версии интерфейсных субмодулей
Электрический интерфейсный субмодуль с 4 портами RJ45 10/100/1000 Мбит/с
- MM992-4CUC с защитными воротниками портов.
- MM992-4CU без защитных воротников портов.
Оптический интерфейсный субмодуль с 4 портами BFOC 100 Мбит/с
- MM991-4 стеклянный мультимодовый кабель длиной до 5 км.
- MM991-4LD стеклянный мономодовый кабель длиной до 26 км.
Оптический интерфейсный субмодуль с 4 портами SC 1000 Мбит/с
- MM992-4 стеклянный мультимодовый кабель длиной до 750 м.
- MM992-4LD стеклянный мономодовый кабель длиной до 10 км.
Оптический интерфейсный субмодуль с 4 слотами для установки съемных приемопередатчиков SFP 100/1000 Мбит/с
- MM992-4SFP для установки приемопередатчиков SFP с 1x 100 Мбит/с или 1x 1000 Мбит/с портом для подключения стеклянного мультимодового или мономодового кабеля.
Версии съемных приемопередатчиков SFP
Съемные приемопередатчики SFP (Small Form-factor Pluggable) могут устанавливаться в интерфейсный субмодуль MM992-4SFP или во встроенные слоты SFP+ базового блока коммутатора SCALANCE X-500.
Оптический съемный приемопередатчик SFP с 1 портом LC 100 Мбит/с
- SFP991-1 стеклянный мультимодовый кабель длиной до 5 км.
- SFP991-1LD стеклянный мономодовый кабель длиной до 26 км.
- SFP991-1LH+ стеклянный мономодовый кабель длиной до 70 км.
Оптический съемный приемопередатчик SFP с 1 портом LC 1000 Мбит/с
- SFP992-1 стеклянный мультимодовый кабель длиной до 750 м.
- SFP992-1LD стеклянный мономодовый кабель длиной до 10 км.
- SFP992-1LH стеклянный мономодовый кабель длиной до 40 км.
- SFP992-1LH+ стеклянный мономодовый кабель длиной до 70 км.
- SFP992-1ELH стеклянный мономодовый кабель длиной до 120 км.
Версии съемных приемопередатчиков SFP+
Съемные приемопередатчики SFP+ (Small Form-factor Plug-in) могут устанавливаться только во встроенные слоты SFP+ базового блока коммутатора SCALANCE X-500.
Оптический съемный приемопередатчик SFP+ с 1 портом LC 10 Гбит/с
- SFP992-1 стеклянный мультимодовый кабель длиной до 300 м.
- SFP992-1LD стеклянный мономодовый кабель длиной до 10 км.
- SFP992-1LH стеклянный мономодовый кабель длиной до 40 км.

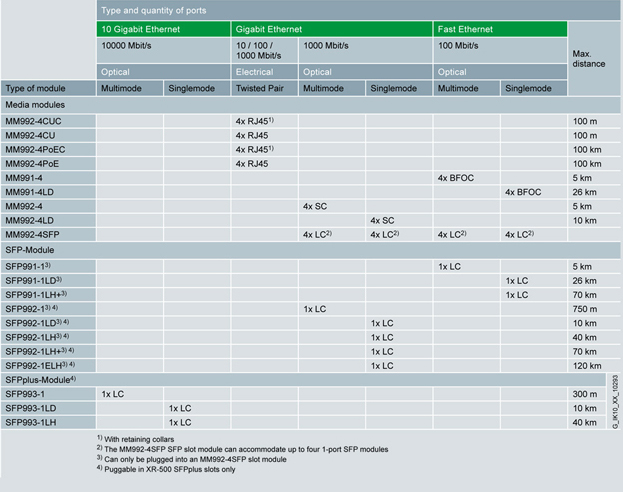

Обзор интерфейсных субмодулей для коммутаторов SCALANCE X-500
Технические данные
Дальнейшая информация
Интерфейсные субмодули для коммутаторов SCALANCE XR-500 Для выбора коммутаторов Industrial Ethernet и конфигурирования модульных коммутаторов можно использовать программное обеспечение "SIMATIC NET Selection Tool".
Интерактивная версия: http://www.siemens.de/snst
Автономная версия: http://www.siemens.de/snst-download
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5980-3CB00-0AA1 | 5N3 | IE CABLE SFP+/SFP+ 1M; PREASSEMBLED IE CABLE WITH SFP-PLUS CONNECTORS; LENGTH: 1M; 1 PACK = 1 PIECE | 180.20 |
| 6GK5980-3CB00-0AA2 | 5N3 | IE CABLE SFP+/SFP+ 2M; PREASSEMBLED IE CABLE WITH SFP-PLUS CONNECTORS; LENGTH: 2M; 1 PACK = 1 PIECE | 212.00 |
| 6GK5980-3CB00-0AA7 | 5N3 | IE CABLE SFP+/SFP+ 7M; PREASSEMBLED IE CABLE WITH SFP-PLUS CONNECTORS; LENGTH: 7M; 1 PACK = 1 PIECE | 318.00 |
| 6GK5991-1AD00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1 1 X 100MBIT/S LC-PORT OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM | 195.04 |
| 6GK5991-1AE00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1LH+ 1 X 100MBIT/S LC-PORT OPTICAL SINGLEMODE GLASS UP TO MAX. 70 KM | 1971.60 |
| 6GK5991-1AE30-8AA0 | 5N3 | SCALANCE X ACCESSORIES, SFP991-1ELH200 1 X 100MBIT/S LC-PORT OPTICAL SINGLE MODE GLASS UP TO MAX. 200 KM | 3688.80 |
| 6GK5991-1AF00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP991-1LD 1 X 100MBIT/S LC-PORT OPTICAL; SINGLEMODE GLASS UP TO MAX. 26 KM | 411.28 |
| 6GK5991-4AB00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM991-4; 4 X 100MBIT/S BFOC-PORTS, OPTICAL; MULTIMODE GLASS UP TO MAX. 3 KM | 795.00 |
| 6GK5991-4AC00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM991-4LD; 4 X 100MBIT/S BFOC-PORTS, OPTICAL; SINGLEMODE GLASS UPTO MAX.26 KM | 1325.00 |
| 6GK5992-1AL00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1 1 X 1000MBIT/S LC-PORT, OPTICAL; MULTIMODE GLASS UP TO MAX. 750 M | 237.44 |
| 6GK5992-1AM00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1LD 1 X 1000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UP TO MAX. 10 KM | 519.40 |
| 6GK5992-1AN00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1LH 1 X 1000MBIT/S LC-PORT, OPTICAL SINGLEMODE GLASS UP TO MAX. 40 KM | 1409.80 |
| 6GK5992-1AP00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1LH+ 1 X 1000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UP TO MAX. 70 KM | 2183.60 |
| 6GK5992-1AQ00-8AA0 | 5N3 | SCALANCE X ACCESSORY, SFP992-1ELH 1 X 1000MBIT/S LC-PORT, OPTICAL SINGLEMODE GLASS UP TO MAX. 120 KM | 3572.20 |
| 6GK5992-4AL00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4; 4 X 1000MBIT/S SC-PORTS, OPTICAL; MULTIMODE GLASS UPTO MAX. 750 M | 943.40 |
| 6GK5992-4AM00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4LD; 4 X 1000MBIT/S SC-PORTS, OPTICAL; SINGLEMODE GLASS UPTO MAX. 10KM | 1473.40 |
| 6GK5992-4AS00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4SFP; 4 X 100/1000MBIT/S FOR SFP PLUG TRANSCEIVER | 477.00 |
| 6GK5992-4GA00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4CUC; 4 X 1000MBIT/S RJ45-PORTS, ELECTRICAL; WITH SLEEVE | 450.50 |
| 6GK5992-4QA00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4POE; 4 X POE 100/1000MBIT/S RJ45-PORTS, ELECTRICAL WITHOUT SLEEVE | 662.50 |
| 6GK5992-4RA00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4POEC; 4 X POE 100/1000MBIT/S RJ45-PORTS, ELECTRICAL WITH SLEEVE | 689.00 |
| 6GK5992-4SA00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; MEDIA MODULE MM992-4CU; 4 X 1000MBIT/S RJ45-PORTS, ELECTRICAL; WITHOUT SLEEVE | 424.00 |
| 6GK5993-1AT00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; SFP993-1; 1 X 10000MBIT/S LC-PORT, OPTICAL; MULTIMODE GLASS UP TO MAX. 300M | 1261.40 |
| 6GK5993-1AU00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; SFP993-1LD; 1 X 10000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UPTO MAX. 10KM | 2915.00 |
| 6GK5993-1AV00-8AA0 | 5N3 | SCALANCE X ACCESSORIES; SFP993-1LH; 1 X 10000MBIT/S LC-PORT, OPTICAL; SINGLEMODE GLASS UPTO MAX. XX M | 6349.40 |
