 | Обзор |

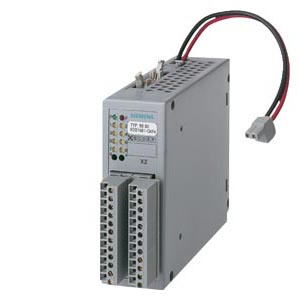

Интерфейсный модуль дискретного ввода/вывода SB10
- Подключение цепей ввода-вывода дискретных сигналов
- 2 x 8 контактных точек для подключения до 8 каналов ввода-вывода
- Светодиоды индикации значений дискретных сигналов
- Светодиод индикации наличия напряжения =24 В
- Монтаж на стандартную 35мм профильную шину DIN
- Использование внешнего вспомогательного напряжения питания
Область применения
| | Обзор |
Интерфейсный модуль дискретного ввода/вывода SB10 Интерфейсный модуль SB10 используется в системах SIMADYN D, SIMATIC TDC и SIMATIC S7-400. Он служит для подключения цепей 8 каналов ввода-вывода дискретных сигналов. Передача сигналов без их электронного преобразования.
Дизайн
| | Обзор |
Интерфейсный модуль дискретного ввода/вывода SB10 - 2 x 8 контактных точек для подключения до 8 каналов ввода-вывода
- Монтаж на стандартную профильную шину
- Требуется внешнее вспомогательное напряжение (доступны промышленные источники питания)
Функции
| | Обзор |
Интерфейсный модуль дискретного ввода/вывода SB10 - Для цифровых входов/выходов
- Индикация состояния каждого цифрового сигнала через светодиод
- Индикация состояния 24 V питания для цифровых сигналов
- Сигналы только передаются; они не преобразуются электрически и не обрабатываются
Технические данные
| | Обзор |
Интерфейсный модуль дискретного ввода/вывода SB10 | Технические данные | |
|---|---|
| Количество дискретных входов или выходов | 8 |
| Гальваническое разделение входных и выходных цепей | Нет |
| Сечение подключаемых проводников | 1,5 мм.кв |
| Габариты в мм | 45 x 130 x 156 |
| Масса | 0,3 кг |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1681-0AE2 | 246 | SIMADYN D ДИСКР.ВВОД ИЛИ ВЫВОД SB10 8 ДИСКР.ВХ. ИЛИ 8 ДИСКР. ВЫХ, DC 24V СВЕТОДИОДНАЯ ИНДИКАЦИЯ | 156.77 |
