 | Обзор |

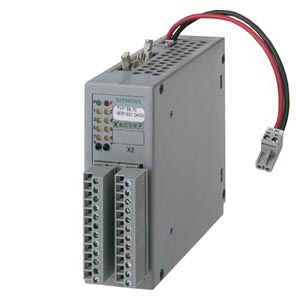

Интерфейсный модуль дискретного вывода (реле) SB70
- Интерфейсный модуль вывода дискретных сигналов, оснащенный встроенными реле
- 2 x 8 контактных точек для подключения 8 каналов
- Светодиодные индикаторы значений дискретных сигналов
- Монтаж на стандартную 35мм профильную шину DIN
- Использование внешнего источника питания =24 В для питания обмоток реле
Область применения
| | Обзор |
Интерфейсный модуль дискретного вывода (реле) SB70 Интерфейсный модуль SB70 подходит для систем регулирования SIMADYN D, SIMATIC TDC и SIMATIC S7-400.
Он служит для присоединения 8 цифровых входов с преобразованием постоянного тока напряжением 24 В на стороне модуля в напряжение не более 230 В постоянного или переменного тока на стороне установки посредством реле.
Дизайн
| | Обзор |
Интерфейсный модуль дискретного вывода (реле) SB70 - 3 x 8 контактных точек для подключения 8-ми сигнальных кабелей ; интерфейсный модуль с выходными контактами перебрасывающегося реле - НО, НЗ и средняя точка (реле)
- Устанавливается на стандартную монтажную рейку
- Требуется подключение внешнего вспомогательного напряжения (имеются в наличии промышленные источники питания)
Функции
| | Обзор |
Интерфейсный модуль дискретного вывода (реле) SB70 - Для релейных цифровых выходов
- Состояние каждого цифрового сигнала отображается используя светодиод
Технические данные
| | Обзор |
Интерфейсный модуль дискретного вывода (реле) SB70 | Технические данные | |
|---|---|
| Количество дискретных выходов | 8 |
| 120 В постоянного или переменного тока |
| Коммутационная способность контактов реле |
|
| 2 A |
| 0,2 A |
| Гальваническое разделение входных и выходных цепей | через реле |
| Испытательное напряжение изоляции | ~1125 В |
| Сечение подключаемых проводников | 1,5 мм.кв. |
| Габариты в мм | 45 x 130 x 156 |
| Масса | 0,32 кг |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1681-0AG2 | 246 | SIMADYN D ДИСКРЕТНЫЙ ВЫВОД SB70 8 ДИСКР.ВЫХ., DC/AC МАКС. 230В СВЕТОДИОДНАЯ ИНДИКАЦИЯ, ПОТЕНЦ.РАЗВЯЗКА | 284.40 |
