 | Обзор |

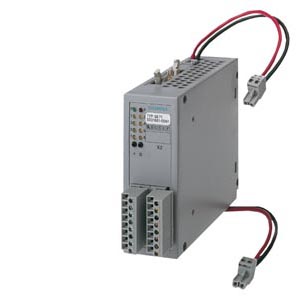

Интерфейсный модуль дискретного вывода (транз.) SB71
- Для вывода дискретных сигналов через транзисторные выходные каскады
- 2 x 8 контактных точки для подключения 8 каналов
- Светодиодные индикаторы уровней дискретных сигналов
- Монтаж на стандартную 35мм профильную шину DIN
- Использование внешнего вспомогательного напряжения питания =24В
Область применения
| | Обзор |
Интерфейсный модуль дискретного вывода (транз.) SB71 Интерфейсный модуль SB71 для систем SIMADYN D, SIMATIC TDC и SIMATIC S7-400. Для подключения 8 дискретных каналов вывода с преобразованием сигналов =24В в сигналы уровня =24/48 В, формируемые транзисторными выходными каскадами.
Дизайн
| | Обзор |
Интерфейсный модуль дискретного вывода (транз.) SB71 - 3 x 8 контактных точек для подключения 8-ми сигнальных кабелей
- Устанавливается на стандартную монтажную рейку
- Требуется подключение внешнего вспомогательного напряжения (имеются в наличии промышленные источники питания)
Функции
| | Обзор |
Интерфейсный модуль дискретного вывода (транз.) SB71 - Для транзисторных цифровых выходов
- Состояние каждого цифрового сигнала отображается используя светодиод
Технические данные
| | Обзор |
Интерфейсный модуль дискретного вывода (транз.) SB71 | Технические данные | |
|---|---|
| Количество дискретных выходов | 8 |
| =24/48 В |
| Максимальный то выхода | 40 мА, с защитой от короткого замыкания |
| Гальваническое разделение входных и выходных цепей | Оптоэлектронное |
| Сечение подключаемых проводников | 1,5 мм.кв. |
| Габариты в мм | 45 x 130 x 156 |
| Масса | 0,32 кг |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1681-0DH1 | 246 | SIMADYN D ДИСКРЕТНЫЙ ВЫВОД SB71 8 ДИСКР.ВЫХ., DC 24 ИЛИ 48В СВЕТОДИОДНАЯ ИНДИКАЦИЯ, ПОТЕНЦ.РАЗВЯЗКА | 340.26 |
