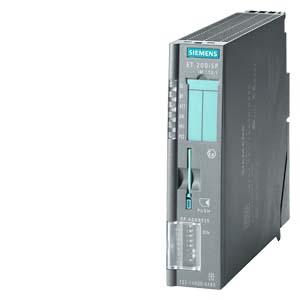

Интерфейсный модуль IM 152-1

Разделы

Интерфейсный модуль IM 152-1
  • Для подключения к обычной сети PROFIBUS используется один интерфейсный модуль IM 152, устанавливаемый на терминальный блок TM-IM/EM. Для подключения к резервированной сети используется два интерфейсных модуля IM 152, которые устанавливаются на один терминальный блок TM-IM/IM. Терминальные блоки должны заказываться отдельно.
  • Интерфейсный модуль IM 152:
    • связывает станцию ET 200iSP с сетью PROFIBUS DP
    • обеспечивает временное сохранение данных, поступающих от электронных модулей ввода и выдаваемых на электронные модули вывода
    • позволяет устанавливать PROFIBUS адрес станции ET 200iSP
    • оснащен слотом для установки микро карты памяти MMC
    • позволяет производить обновление микропрограмм через PROFIBUS DP или с помощью микро карты памяти MMC
  • Отключение входного напряжения =24 В, подводимого к терминальному модулю TM-PS, приводит и к отключению питания интерфейсного модуля IM 152.
  • Максимальное адресное пространство: 244 байт на ввод и 244 байт на вывод.




Дизайн

Интерфейсный модуль IM 152-1

Один или два интерфейсных модуля IM152 устанавливается соответственно на терминальный блок TM-IM/EM или TM-IM/IM. Терминальные модули заказываются отдельно. TM-IM/EM или TM-IM/IM устанавливаются следом за терминальным модулем блока питания.

Установка PROFIBUS адреса станции выполняется с помощью DIP-переключателей, расположенных на фронтальной панели модуля IM152 и закрытых прозрачной крышкой.

Подключение станции к сети PROFIBUS DP выполняется через 9-полючное гнездо соединителя D-типа. Терминальный модуль TM-IM/EM оснащен одним, терминальный модуль TM-IM/IM – двумя такими гнездами.

Кабель PROFIBUS, подключаемый к станции ET 200iSP, должен оснащаться штекером 6ES7 972-0DA60-0XA0!

В последней на сегменте PROFIBUS станции должен быть включен терминальный резистор (встроен в штекер 6ES7 972-0DA60-0XA0).

Допускается выполнять замену интерфейсного модуля IM 152 непосредственно в Ex-зоне без отключения питания станции.




Функции

Интерфейсный модуль IM 152-1

IM 152 обеспечивает автономный обмен данными станции ET 200iSP с ведущим DP устройством. Скорость передачи данных может достигать 1,5 Мбит/с. Непосредственно к станции подводится сеть PROFIBUS RS 485-IS.

Дополнительно модуль поддерживает:

  • присвоение передаваемым данным отметок даты и времени
  • передачу идентификационных данных
  • установку PROFIBUS адреса станции с помощью встроенных DIP-переключателей




Технические данные

Интерфейсный модуль IM 152-1



6ES7152-1AA00-0AB0

Потребляемый ток


  • От источника питания 1L+, макс.

30 мA
  • Потребляемая мощность, типовое значение

0.5 Вт

Интнрфейсы


  • Физический интерфейс, RS485

Есть

Протоколы


  • PROFIBUS DP протокол

Есть

PROFIBUS DP


  • Скорость передачи данных, макс.

1.5 Mбит/с
  • Функция SYNC (синхронизация)

Есть
  • Функция FREEZE(“замораживание”)

Есть
  • Непосредственный обмен данными между ведомыми DP устройствами

Есть

Тактовая синхронизация


  • Тактовая синхронизация

Нет

Статус/ прерывания/ диагностика



Прерывания


    • Прерывания

Есть
    • Функции асинхронной передачи данных, прерывания

Есть
    • Функции асинхронной передачи данных, параметры

Есть

Диагностика


    • Диагностические функции

Есть

Дислей диагностики (светодиод)


    • Индикация наличия ошибки в передаче данных через PROFIBUS

Красный светодиод „BF“
    • Индикация наличия ошибки в работе станции

Красный светодиод „SF“
    • Индикация наличия напряжения питания

Зеленый светодиод „ON“

Timestamp


  • Accuracy

20 мс
  • Number of stamped digital inputs, max.

64
  • Time resolution

1 мс
  • Time interval for transm. the message buffer if there is a mess.

1,000 мс

Потенциалы/ электрическая изоляция


  • интерфейса PROFIBUSRS 485-IS и внутренней электроники станции

Есть

Стандарты, сертификаты


  • CE mark

Есть

Размеры и масса


  • Масса, примерно

245 г
  • Ширина

30 мм
  • Высота

129 мм
  • Глубина

136.5 мм





6ES7193-7AA00-0AA0

6ES7193-7AA10-0AA0

6ES7193-7AB00-0AA0

Стандарты, сертификаты






  • CE mark

Нет

Нет

Нет
  • Тип защиты в соответствии с EN 50020 (CENELEC)

Нет

Нет

Нет

Размеры и масса






  • Масса, примерно

235 г

235 г

195 г
  • Ширина

60 мм

60 мм

60 мм
  • Высота

190 мм

190 мм

190 мм
  • Глубина

52 мм

52 мм

52 мм






Дальнейшая информация

Интерфейсный модуль IM 152-1
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.siemens.com/simatic/infocenter






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7152-1AA00-0AB0280SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM152-1 ДЛЯ ET200ISP, ВКЛЮЧАЯ МОДУЛЬ ТЕРМИНАТОРА ПИТАНИЯ ДЛЯ СТАНДАРТНЫХ УСЛОВИЙ 805.60
6ES7193-7AA00-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/EM60S ДЛЯ УСТАНОВКИ ИНТЕРФЕЙСНОГО МОДУЛЯ IM152-1 И ОДНОГО ЭЛЕКТРОННОГО МОДУЛЯ, КОНТАКТЫ С ВИНТОВЫМИ ЗАЖИМАМИ 116.60
6ES7193-7AA10-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/EM60C ДЛЯ УСТАНОВКИ ИНТЕРФЕЙСНОГО МОДУЛЯ IM152-1 И ОДНОГО ЭЛЕКТРОННОГО МОДУЛЯ, КОНТАКТЫ-ЗАЩЕЛКИ 116.60
6ES7193-7AB00-0AA0280SIMATIC DP, ET 200ISP, ТЕРМИНАЛЬНЫЙ МОДУЛЬ TM-IM/IM ДЛЯ УСТАНОВКИ ДВУХ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ IM152-1 ДЛЯ ДУБЛИРОВАННОГО РЕЖИМА 164.30




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6DL2804-0AD304C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ГАЗОВОЙ АТМОСФЕРЕ, IP65 (С ИСПОЛЬЗОВАНИЕМ BRE МОДУЛЕЙ ВВОДА/ВЫВОДА, С ТРЕМЯ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (41 ВВОД НА 650 ММ ШИРИНЫ) 1963.05
6DL2804-0AD504C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ГАЗОВОЙ АТМОСФЕРЕ, IP65 (С ИСПОЛЬЗОВАНИЕМ BRE МОДУЛЕЙ ВВОДА/ВЫВОДА, С ПЯТЬЮ РЯДАМИ ВВОДОВ M16 С ЗАГ ЛУШКАМИ (66 ВВОДОВ НА 650 ММ ШИРИНЫ) 1975.70
6DL2804-0AE304C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ГАЗОВОЙ АТМОСФЕРЕ, IP65 (С ИСПОЛЬЗОВАНИЕМ BRE МОДУЛЕЙ ВВОДА/ВЫВОДА, С ТРЕМЯ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (41 ВВОД НА 650 ММ ШИРИНЫ) 2602.45
6DL2804-0AE504C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ГАЗОВОЙ АТМОСФЕРЕ, IP65 (С ИСПОЛЬЗОВАНИЕМ BRE МОДУЛЕЙ ВВОДА/ВЫВОДА, С ПЯТЬЮ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (66 ВВОДОВ НА 650 ММ ШИРИНЫ) 2623.15
6DL2804-0DD304C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ПЫЛЕСОДЕРЖАЩЕЙ СРЕДЕ (ЗОНА 22), IP65 (41 ВВОД М16 НА 650 ММ ШИРИНЫ) 1963.05
6DL2804-0DD504C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ПЫЛЕСОДЕРЖАЩЕЙ СРЕДЕ (ЗОНА 22), IP65 (66 ВВОДОВ М16 НА 650 ММ ШИРИНЫ) 1975.70
6DL2804-0DE304C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ПЫЛЕСОДЕРЖАЩЕЙ СРЕДЕ (ЗОНА 22), IP65 (41 ВВОД М16 НА 650 ММ ШИРИНЫ) 2602.45
6DL2804-0DE504C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, ДЛЯ ИСПОЛЬЗОВАНИЯ В ПЫЛЕСОДЕРЖАЩЕЙ СРЕДЕ (ЗОНА 22), IP65 (66 ВВОДОВ М16 НА 650 ММ ШИРИНЫ) 2623.15
6DL2804-1AD304C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ ET200IS, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, IP65 С ТРЕМЯ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (41 ВВОДНАЯ ТОЧКА НА ШИРИНЕ 650MM) КОМПОНЕНТЫ ET200 ISP ДОЛЖНЫ БЫТЬ ЗАКАЗАНЫ ОТДЕЛЬНО 2135.55
6DL2804-1AD504C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ ET200IS, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, IP65, С ПЯТЬЮ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (66 ВВОДНЫХ ТОЧЕК НА ШИРИНЕ 650MM) КОМПОНЕНТЫ ET200 ISP ДОЛЖНЫ БЫТЬ ЗАКАЗАНЫ ОТДЕЛЬНО 2148.20
6DL2804-1AE304C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ ET200IS, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, IP65, С ПЯТЬЮ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (66 ВВОДНЫХ ТОЧЕК НА ШИРИНЕ 650MM) КОМПОНЕНТЫ ET200 ISP ДОЛЖНЫ БЫТЬ ЗАКАЗАНЫ ОТДЕЛЬНО 2809.45
6DL2804-1AE504C7ШКАФ В EX-ИСПОЛНЕНИИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, ПУСТОЙ, ГОТОВ К УСТАНОВКЕ ET200IS, ВКЛЮЧАЯ УРАВНИВАТЕЛЬ ПОТЕНЦИАЛОВ, RA 2 X M32 ДЛЯ ЭЛЕКТРОПИТАНИЯ, IP65, С ПЯТЬЮ РЯДАМИ ВВОДОВ M16 С ЗАГЛУШКАМИ (66 ВВОДНЫХ ТОЧЕК НА ШИРИНЕ 650MM) КОМПОНЕНТЫ ET200 ISP ДОЛЖНЫ БЫТЬ ЗАКАЗНЫ ОТДЕЛЬНО 2830.15
6DL2804-1DD304C7EX-CABINET MADE OF STAINLESS ST WITH INSTALLATION OF ET200IS CO IНЗL. POTENTIAL EQUALIZATION RA 2 X M32 FOR VOLTAGE SUPPLY AND (ET200ISP COMPONENTS MUST BE OR FOR DUST IP65,ТИПОРАЗМЕРWHD: 650X45 M16 CABLE ENTRY POINTS AND 2 RO (41 ENTRY POINTS AT 650MM WIDTHWIDTH) 2135.55
6DL2804-1DD504C7EX-CABINET MADE OF STAINLESS ST WITH INSTALLATION OF ET200IS CO IНЗL. POTENTIAL EQUALIZATION RA 2 X M32 FOR VOLTAGE SUPPLY AND (ET200ISP COMPONENTS MUST BE OR FOR DUST IP65,ТИПОРАЗМЕРWHD: 650X45 M16 CABLE ENTRY POINTS = MAX. M (66 ENTRY POINTS AT 650MM WIDTHWIDTH) 2148.20
6DL2804-1DE304C7EX-CABINET MADE OF STAINLESS ST WITH INSTALLATION OF ET200IS CO IНЗL. POTENTIAL EQUALIZATION RA 2 X M32 FOR VOLTAGE SUPPLY AND (ET200ISP COMPONENTS MUST BE OR FOR DUST IP65,ТИПОРАЗМЕРWHD: 950X45 M16 CABLE ENTRY POINTS AND 2 RO (41 ENTRY POINTS AT 650MM WIDTHWIDTH) 2809.45
6DL2804-1DE504C7EX-CABINET MADE OF STAINLESS ST WITH INSTALLATION OF ET200IS CO IНЗL. POTENTIAL EQUALIZATION RA 2 X M32 FOR VOLTAGE SUPPLY AND (ET200ISP COMPONENTS MUST BE OR FOR DUST IP65,ТИПОРАЗМЕРWHD: 950X45 M16 CABLE ENTRY POINTS = MAX. M (66 ENTRY POINTS AT 650MM WIDTHWIDTH) 2830.15
6ES7152-1AA00-8AA0280SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, НЕМЕЦКИЙ ЯЗЫК 107.06
6ES7152-1AA00-8BA0280SIMATIC DP, РУКОВОДСТВО ПО ET200ISP, АНГЛИЙСКИЙ ЯЗЫК 107.06
6ES7193-7BB00-0AA028010 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЖЁЛТЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УПА 66.78
6ES7193-7BH00-0AA028010 DIN A4 МАРКИРОВОЧНЫЕ ЛИСТЫ: ЦВЕТ ЗЕЛЁНЫЙ, 48 МАРКИРОВОЧНЫХ ПОЛОСОК НА ЛИСТ ДЛЯ МОДУЛЕЙ ВВОДА/ВЫВОДА И 3 МАРКИРОВОЧНЫХ ПОЛОСКИ НА ЛИСТ ДЛЯ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ МАТЕРИАЛ: ПЕРФОРИРОВАННАЯ ПЛЁНКА ДЛЯ ПЕЧАТИ НА ЛАЗЕРНОМ ПРИНТЕРЕ ИЛИ ПЛОТТЕРЕ, 10 ЛИСТОВ В УП 66.78
6ES7390-1AF85-0AA0280SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=585MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 650MM 41.34
6ES7390-1AJ85-0AA0280SIMATIC S7-300, РЕЙКА ДЛИНОЙ L=885MM ДЛЯ УСТАНОВКИ ET200ISP В ШКАФУ 900MM 54.06
6ES7972-0AC80-0XA0280SIMATIC DP, RS 485-IS COUPLER: МОДУЛЬ СОПРЯЖЕНИЯ СТАНДАРТНОЙ ЛИНИИ PROFIBUS-DP И ЛИНИИ PROFIBUS-DP EX-ИСПОЛНЕНИЯ. 745.18
6ES7972-0DA60-0XA0280SIMATIC DP, СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К PROFIBUS С НАКЛОННЫМ ВЫВОДОМ КАБЕЛЯ, СОЕДИНЕНИЕ НА ПРОКОЛ ДО 1,5 МБИТ/С, 16 X 72.7 X 34 MM, С АКТИВНЫМ ОКОНЧАНИЕМ ШИНЫ ДЛЯ RS485-IS ЭЛЕКТРИЧЕСКИЙ ЦЕПЕЙ, БЕЗ ГНЕЗДА ДЛЯ ПОДКЛЮЧЕНИЯ ПРОГРАММАТОРА, ПРИМЕНИМО ТОЛЬКО 44.31
8WA8848-2AY041УПАКОВКА ИЗ 100 ПЛАСТИН 1 КАРТА 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, БЕЗ ОПИСАНИЯ 6.58
8WA8861-0AB041УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..20 10.92
8WA8861-0AC041УПАКОВКА ИХ 200 ПЛАСТИН 2 КАРТЫ ПО 5 ПОЛОСОК С 20 ПЛАСТИНАМИ 5X7MM, ШРИФТ 2ММ, С ГОРИЗОНТ. ОПИСАН. 1..40 10.92
