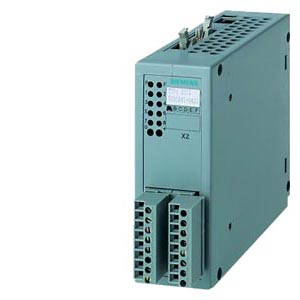

Интерфейсный модуль SU12 на 10 контактов
- 10-полюсный терминальный блок с передачей сигналов 1:1
- 10-полюсный терминальный блок для подключения 10 сигнальных линий
- Монтаж на стандартную 35мм профильную шину DIN
- Использование внешнего вспомогательного напряжения питания
Область применения
| | Обзор |
Интерфейсный модуль SU12 на 10 контактов Интерфейсный модуль SU12 подходит для систем регулирования SIMADYN D, SIMATIC TDC, а также SIMATIC S7-400.
Он служит для подключения 10 сигналов без электронного преобразования. Возможными соединительными кабелями для модулей являются:
- кабель SC7 для PM5, PM6
- кабель SC13 для EB11
- кабель SC54 для IT41, IT42
- кабель SC62 для EXM438-1, SM500
- кабель SC64 для FM 458-1 DP
- кабель SC66 для CPU551
Дизайн
| | Обзор |
Интерфейсный модуль SU12 на 10 контактов - C 10-ножками подключение 1:1
- С 10-ножками сменный терминал для подключения 10 сигнальных кабелей
- Может быть установлен на стандартную монтажную рейку
- Требуется подключение внешнего вспомогательного напряжения (имеются в наличии промышленные источники питания)
Функции
| | Обзор |
Интерфейсный модуль SU12 на 10 контактов Следующие соединительные кабели могут быть использованы для подключения к модулям:
- Кабель SC7 к PM5, PM6
- Кабель SC13 к EB11
- Кабель SC54 к IT41, IT42
- Кабель SC62 к EXM438-1, SM500
- Кабель SC64 к FM 458-1 DP
- Кабель SC66 к CPU551
Технические данные
| | Обзор |
Интерфейсный модуль SU12 на 10 контактов | Технические данные | |
|---|---|
| Количество подключаемых сигнальных линий | 10 |
| Максимальные параметры сигналов | 60 В, 0,5 A |
| Гальваническое разделение входных и выходных цепей | Нет |
| Сечение подключаемых проводников | 1,5 мм.кв. |
| Габариты в мм | 45 x 130 x 156 |
| Масса | 0,28 кг |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1681-0AJ1 | 246 | SIMADYN D ПРЕОБРАЗОВАТЕЛЬ SU12 10-ПОЛЮСНЫЙ 10 РЕЗЬБОВЫЕ-ВТЫЧНЫЕ-ЗАЖИМЫ 10-ПОЛЮСНЫЙ ШТЕКЕР | 172.99 |
