 | Обзор |

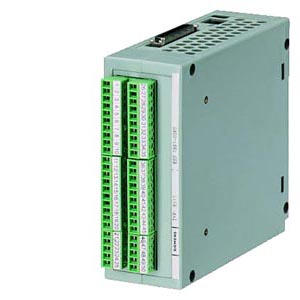

Интерфейсный модуль SU13 на 50 контактов
- 50-полюсный терминальный блок с передачей сигналов 1:1
- 50-терминальный блок для подключения 50 сигнальных линий
- Монтаж на стандартную 35мм профильную шину DIN
- Использование внешнего вспомогательного напряжения питания
Область применения
| | Обзор |
Интерфейсный модуль SU13 на 50 контактов Интерфейсный модуль SU13 пригоден для систем регулирования SIMATIC TDC и SIMATIC S7-400.
Он служит для подключения 50 сигналов без электронного преобразования. Возможные соединительные кабели для модулей:
- кабель SC62 для SM500
- кабель SC63 для EXM 438-1
Дизайн
| | Обзор |
Интерфейсный модуль SU13 на 50 контактов - C 50-ти ножечным подключением 1:1
- С 50-ти ножечного разъёма для подключения 50 сигнальных кабелей
- Может быть установлен на стандартную монтажную рейку
Функции
| | Обзор |
Интерфейсный модуль SU13 на 50 контактов Следующие соединительные кабели могут быть использованы для подключения к модулю:
- Кабель SC62 к SM500
- Кабель SC63 к EXM 438-1
Необходимо подключение вспомогательного источника питания (имеются в наличии источники питания).
Технические данные
| | Обзор |
Интерфейсный модуль SU13 на 50 контактов | Технические данные | |
|---|---|
| Количество подключаемых сигнальных линий | 50 |
| Предельные параметры сигналов | 60 В, 0,5 A |
| Гальваническое разделение входных и выходных цепей | Нет |
| Сечение подключаемых проводников | 1,5 мм.кв. |
| Габариты в мм | 45 x 130 x 156 |
| Масса | 0,3 кг |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1681-0GK0 | 246 | SIMADYN D ПРЕОБРАЗОВАТЕЛЬ SU13 50 ЗАЖИМОВ (СОЕДИНЕНИЕ 1:1 ) | 170.87 |
