Инженерная станция PCS 7/OPEN OS | Инженерная система SIMATIC PCS 7с операционной системой Windows XP Professional / Windows Server 2003 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Область применения | Классическая, исключительно инженерная станция | Комбинированная инженерная/операторская станция для небольших задач | ||||||||
| Возможность использования в качестве операторской станции дя управления тех. процессом | – | X | ||||||||
| Исполнение | Сервер проектов | Клиент проектов | Отдельная станция | Отдельная станция | ||||||
| BCE | IE | BCE | IE | BCE | IE | BCE | IE | |||
| Промышленные рабочие станции SIMATIC PCS 7 применяются в качестве | ||||||||||
| BCE коммуникации макс. макс. с 8 AS (только одиночными) | SIMATIC PCS 7 ES/OS BCE WXP |
|
| X |
| X |
| X |
| |
| SIMATIC PCS 7 OS Server BCE SRV03 | X |
|
|
|
|
|
|
| ||
| Industrial Ethernet (IE) коммуникации макс. с 64 AS (всех типов, вкл. резервированные) | SIMATIC PCS 7 ES/OS IE WXP |
|
|
| X |
| X |
| X | |
| SIMATIC PCS 7 OS Server IE SRV03 |
| X |
|
|
|
|
|
| ||
| Инженерные пакеты PCS 7/OPEN OS, альтернативы | ||||||||||
| Для интеграции сторонних контроллеров в новую систему PCS7 | ||||||||||
| PCS 7/OPEN OS Engineering Pack V7.1 (вкл. пакет ПО SIMATIC PCS 7 V7.1) | Without OS Runtime license for productive operation (2-hour OS test mode possible) | X | X | X |
| |||||
| With OS Runtime license for productive operation |
|
|
| X | ||||||
| Для интеграции сторонних контроллеров в существующую систему PCS7 | ||||||||||
| PCS 7/OPEN OS Engineering Component Option V7.1 (без пакета ПО SIMATIC PCS 7 V7.1) | X | X | X | X | ||||||
Инженерный пакет PCS 7/OPEN OS Engineering Pack V7.1
Этот пакет ПО необходим для разработки операторской станции PCS 7/OPEN OS. В зависимости от области применения, можно выбирать из двух версий продукта, различающихся лицензированием:
- PCS 7/OPEN OS Engineering Pack V7.1 ( unlimited POs)для отдельной инженерной станции с неограниченной по PO лицензией для разработки OS ; использование станции в качестве операторской ограничено 2-х часовым тестовым режимом. Постоянное использование для управления технологическим процессом не допускается.
- PCS 7/OPEN OS Engineering Pack V7.1 (250 POs)для совмещенной инженерной/операторской станции; в дополнение к лицензии на 250 PO для разработки OS, содержит также runtime лицензию на 250 PO. Количество лицензируемых объектов процесса (process objects, PO) расширяется с помощью пакетов SIMATIC PCS 7 Engineering PowerPacks AS/OS V7.1, Глава "Проектирование", Раздел "Базовое программное обеспечение для ES".
Обе версии продукта содержат компоненты, перечисленные ниже:
- SIMATIC PCS 7 Engineering Software for OS V7.1 с вышеперечисленными лицензиями, в соответствии с каталогом ST PCS 7, глава "Проектирование", раздел "Базовое программное обеспечение для ES"
- PCS 7/OPEN OS DBA Пакет ПО Database Engineering Package, включающий DBA control center, редактор типов, редактор экземпляров и платформу расширений времени исполнения
- Лицензии для загрузки инженерных данных стороннего контроллера в DBA, компиляции конфигурации DBA к в операторскую станцию SIMATIC PCS 7 и для доступа к данным OPC A&E сервера.
Дополнительное инженерное ПО SIMATIC PCS 7 для инженерной станции PCS 7/OPEN OS можно заказать использую каталог ST PCS 7, Глава "Проектирование", Раздел "Базовое программное обеспечение для ES".
Соответствующее базовое аппаратное обеспечение для инженерной станции PCS 7/OPEN OS находится в разделе "Базовые платформы для ES/OS/BATCH/IT" Каталога ST PCS 7.
Программный пакет PCS 7/OPEN OS Engineering Component Option V7.1
Пакет ПО PCS 7/OPEN OS engineering component option V7.1 подходит для интеграции сторонних контроллеров в существующую систему управления SIMATIC PCS 7 V7.1. В отличие от пакета ПО PCS 7/OPEN OS Engineering Pack V7.1, он не содержит инженерного ПО SIMATIC PCS 7 engineering software for OS V7.1.
Функции
Инженерная станция PCS 7/OPEN OS Центральным компонентом инженерной станции PCS 7/OPEN OS является пакет PCS 7/OPEN OS DBA. Он генерирует данные ОС с привязкой к технологической иерархии и сообщения на основе набора тегов OPC-сервера, связанного со сторонним контроллером. Технологическая иерархия является основой иерархической структуры мнемосхем технологического процесса на операторских станциях SIMATIC PCS 7 и управления системой сообщений.
Также PCS 7/OPEN OS DBA используется для конфигурирования:
- Runtime Extension Framework (обеспечивает синхронизацию, персистентность информации статуса сообщений)
- Системы сообщений SIMATIC PCS 7 (alarm logging)
- Системы архивации SIMATIC PCS 7 (tag logging)

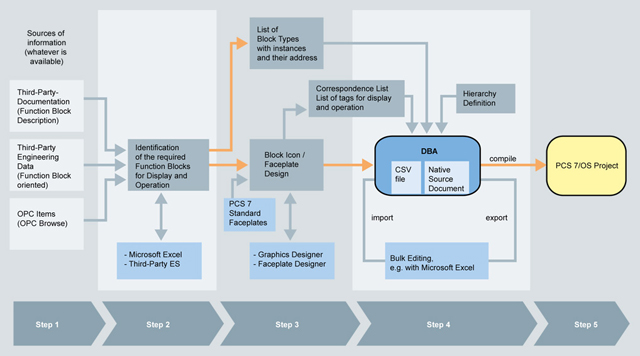

Последовательность действий по интеграции сторонего контроллера в операторскую систему SIMATIC PCS 7
Последовательность действий по интеграции сторонего контроллера в операторскую систему SIMATIC PCS 7
Шаг 1
Прежде всего должны быть определены источники информации, предназначенные для Шага 2:
- Инженерная система стороннего контроллера
- Описание стороннего контроллера
- Данные OPC-сервера
Шаг 2:
Функциональные блоки и их параметры, относящиеся к отображению и управлению должны быть идентифицированы на основе источников информации, определенных на Шаге 1.
Шаг 3
Затем должен использоваться редактор типов из PCS 7/OPEN OS DBA для создания шаблонов типов функциональных блоков, используемых в проекте. С помощью редактора экземпляров создаются экземпляры для каждого из шаблонов типа. Также экземпляры могут быть экспортированы в Microsoft Excel для быстрой подготовки всех экземпляров одного типа. Экземпляры, созданные в Microsoft Excel впоследствии импортируются в редактор экземпляров.
Символы и лицевые панели для всех новых типов функциональных блоков создаются с помощью стандартных редакторов SIMATIC PCS 7 OS (Graphics Designer и Faceplate Designer).
Шаг 4
По завершении работы над всеми экземплярами, данные редактора экземпляров экспортируются в базу данных DBA и создается технологическая иерархия. Это сопровождается компиляцией и импортом данных DBA в операторскую систему SIMATIC PCS 7.
Шаг 5
Следующая после импорта данных OS, относящихся к сторонним контроллерам, в проект SIMATIC PCS 7 OS последовательность действий по конфигурированию аналогична работе над стандартным проектом SIMATIC PCS 7 OS.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EQ2001-1XX08-3BA5 | 286 | SIMATIC PCS 7/OPEN OS, SOFTWARE ENGINEERING COMPONENT OPTION V8.0, FLOATING LICENSE F.1 USER, E-SW, SW AND DOKU. ON CD, LICENSE KEY ON USB STICK, CLASS A, 1 LANGUAGE (E), EXECUTABLE UNDER XPPROF/ WIN7ULT, REFERENCE-HW: PCS 7 IPC BUNDLE | 3308.26 |
| 6EQ2001-1XX08-3BE0 | 286 | SIMATIC PCS 7/OPEN OS, SOFTWARE UPGRADE PACKAGE ENGINEERING FROM V7.1 TO V8.0, FLOATING LICENSE F.1 USER, E-SW, SW AND DOKU. ON CD, LICENSE KEY ON USB STICK, CLASS A, 1 LANGUAGE (E), EXECUTABLE UNDER XPPROF/ WIN7ULT, REFERENCE-HW: PCS 7 IPC BUNDLE | 1653.60 |
