IPC647C

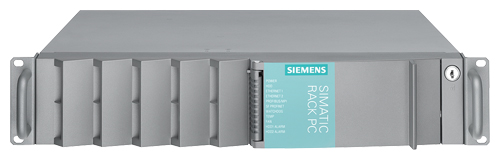

IPC647C SIMATIC Rack PC 19" формата, высотой 2 HU является чрезвычайно компактной, надежной и производительной промышленной рабочей станцией SIMATIC PCS 7. Она имеет сертифика UL- и марку CE для использования в бизнес и коммерческих приложениях. Идеальна для использования в качестве одиночной станции, сервера или клиента SIMATIC PCS 7 вследствии высокой функциональности. Позволяет достигать высокой плотности размещения оборудования внутри шкафов управления благодаря своему минимальному весу и размерам.

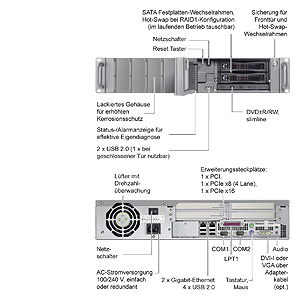

Дизайн
IPC647C
IPC647C SIMATIC PCS 7 промышленная рабочая станция размещается в окрашенном металлическом корпусе 19" (2 HUs)исполнения, защищенном от пыли фильтром и избыточным давлением за счет вентиляции. Надежный корпус имеет дизайн для удобного обслуживания и сервиса..
IPC647C SIMATIC PCS 7 промышленные рабочии станции особенно удобны для размещения в 19" шкафах управления глубиной 500-мм. системные блоки устанавливаются в горизонтальном положении.
IPC647C SIMATIC PCS 7 промышленные рабочии станции предназначены для непрерывной 24-часовой работы при температуре окружающей среды от 5 до 50 °C. Даже в максимальной конфигурации они обеспечивают высокую производительность вплоть до 50 °C. Переносит ударные нагрузки до 5g и вибрационные до 0.5 g во время работы.
Дополнительные основные характеристики
Высокая производительность на современных процессорах и графических чипсетах
- Материнская плата построена на Intel QM57 Express чипсете
- Расширение оперативной памяти до 8 GB DDR3-1066 SDRAM, с или без ECC (предпочтительна 2-х канальная конфигурация для лучшей производительности)Замечаниеe:При 8 GB видимая часть памяти может составлять до 7.5 GB или меньше в 64-bit операционных системах.
- Производительный и энергоэффективный процессор Intel Core i7 processors с технологией turbo-boost, hyper-threading и virtualization
- Высокая производительность интегрированного графического чипсета и памяти
- Встроенная графика на PCI-Express шине с Intel GMA HD графическим контроллером; DVI-I интерфейс на задней панели; аналоговый мониторный интерфейс через DVI-I/VGA адаптер
- Опциональное графическое расширение с помощью мультимониторной карты с подключением до 4 мониторов
- Высокая скорость передачи даныхх, особенно для RAID массивов и SAS дисков
Опции расширения и интерфейсы
- 2 x 10/100/1000 Mbit/s Ethernet RJ45 порта и звук (Line Out, Micro In)интегрированы на материнскую плату
- СлотыPCI/PCI Express для модулей расширения (все для модулей до 312 mm в длину)
- 1 x PCI
- 1 x PCIe x8 (4 линии)
- 1 x PCIe x16
- 7 USB 2.0 портов
- 4 на задней панели
- 2 на фронтальной панели (1 может использоваться при закрытой крышке)
- 1 внутренний, например, для использования с ключом аппаратной защиты
- Дополнительные интерфейсы на задней панели:
- 2 x COM (COM1, COM2)
- 2 x PS/2 для мыши и клавиатуры
- 1 x LPT1
- 5 отсеков для устройств (занятых в соответствии с конфигурацией):
- 2 x низкопрофильных отсека для 3.5" жестких дисков (фронтальные)
- 1 отсек для узкого оптического привода (фронтальный)
- 2 отсека 3.5" (внутренние)
Высокий коэффициент готовности и безопасности
- Высококачественные компоненты с высокими показателями MTBF
- Безопасность сохранности данных за счет использования массива RAID 1 с зеркалированием данных на 2 жестки диска ( с горячей заменой)
- Программный RAID контроллер (встроенный) на 2 SATA диска
- Аппаратный RAID контроллер на 2 высокоскоростных SAS диска (возможны варианты)
- Жесткий диск может быть быстро идентифицирован в случае сбоя (посредством аварийного HDD Alarm LED ) и заменен
- Резервированный блок питания 110/230 V AC (возможны варианты)
- Эффективная самодиагностика с LED индикацией на фронтальной панели о состоянии питания, активности Ethernet , активности жесткого диска, сторожевой таймер (сигнал готовност/сбоя), состояние вентиляторов и температуры, а также аварийные сообщения о состоянии жестких дисков в составе RAID массива (посредством SIMATIC IPC DiagMonitor)
- Запираемая фронтальная крышка предотвращает:
- несанкционированный доступ к устройствам, съемным носителям, USB интерфейсу, кнопкам (reset, power), фронтальному вентилятору и фильтру
- несанкционированное вскрытие системного блока
Интеграция системной диагностики в SIMATIC PCS 7
- Возможна интеграция диагностики выполнения программ, состояния вентиляторов, температуры, жестких дисков и ошибок системы в системную диагностику SIMATIC PCS 7 Maintenance Station посредством ПО SIMATIC IPC DiagMonitor
Практичный и удобный для обслуживания конструктив для промышленного использования
- Высокий коэффициент EMC
- Степень защиты фронтальная панель: IP41 (с закрытой крышкой), задняя панель: IP20
- Пылезащита за счет фильтра и избыточного давления, создаваемого вентилятором
- Замена фронтального вентилятора и фильтра без инструмента
- Специальные держатели для жестких дисков и слотовых модулей, гасящие ударные и вибрационные нагрузки
- Замена компонентов с помощью одного инструмента (Torx 10)
- Быстрая замена жестких дисков в специальных отсеках горячего резервирования (опция)
- Установка в шкаф на телескопические направляющие
Защита инвестиций
- протестирован в среде SIMATIC PCS 7
- выпуск в течение 3 лет, ЗИП/сервис в течение 5 лет
- поддержка прежних интерфейсов (PS/2, COM, LPT)
- сертификация для продажи на мировом рынке (cULus)
- всемирный сервис и поддержка
Восстановительные DVD
Операционная система и SIMATIC PCS 7 ПО уже предварительно инсталлированы в SIMATIC PCS 7 промышленную рабочую станцию. Прилагаемые к поставке DVD диски позволяют быстрое восстановление поставленной конфигурации или установку новой конфигурации для различных типов приложений. В таблице ниже приведен список дисков восстановления и предустановленное ПО для различных конфигураций.
| SIMATIC PCS 7 V8.0Industrial Workstation | Поставляемые DVDs | Предустановленное ПО |
|---|---|---|
| Одиночная станция | ||
| SIMATIC PCS 7 ES/OS IPC647C W7 (IE or BCE) | Restore DVD 1: Windows 7 Ultimate 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows 7 Ultimate 64-bit операционная система c пакетом ПО для работы в качестве ES/OS одиночной станции | X | |
| Сервер | ||
| SIMATIC PCS 7 OS Server IPC647C BCE SRV08 | Restore DVD 1: Windows Server 2008 R2 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows Server 2008 R2 64-bit операционная система c пакетом ПО для работы в качестве OS сервера | X | |
| SIMATIC PCS 7 OS Server IPC647C IE SRV08 | Restore DVD 1: Windows Server 2008 R2 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows Server 2008 R2 64-bit операционная система c пакетом ПО для работы в качестве OS сервера | X | |
| Клиент | ||
| SIMATIC PCS 7 OS Client IPC647C W7 | Restore DVD 1: Windows 7 Ultimate 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows 7 Ultimate 64-bit операционная система c пакетом ПО для работы в качестве OS клиента | X | |
Индивидуальные конфигурации SIMATIC PCS 7 промышленных станций
Путем выбора предопределенных компонентов возможна индивидуальная конфигурация SIMATIC PCS 7 промышленных рабочих станций и создание соответствующего заказного номера. Таблица выбора доступна в секции "Компоненты выбора и заказные данные" (бумажный каталог) . В таблице ниже также существует возможность заказать SIMATIC PCS 7 промышленную рабочую станцию как ЗИП.
Конфигуратор PCS 7 INDUSTRIAL WORKSTATION IPC647C в Industry Mall (http://www.siemens.com/industrymall) позволяет интерактивно составлять конфигурацию и формировать соответствующий заказной номер для SIMATIC PCS 7 одиночных станций, серверов и клтентов.
Индивидуально сконфигурированные SIMATIC PCS 7 станции будут поставлены в очередь на производство, что соответственно может увеличивать сроки поставки на 15 рабочих дней.
Технические данные
IPC647C Детальные технические спецификации IPC647C SIMATIC PCS 7промышленной рабочей станции доступны в таблице "Сравнение типов рабочих станций" в секции каталога "SIMATIC Rack PC, введение".
Дополнительно
IPC647C Шнур питания для Rack PC
SIMATIC PCS 7 поставляется с европейским шнуром питания. Может использоваться в Германии, Франции, Испании, Голландии, Бельгии, Швеции, Австрии и Финляндии (подходит для России).

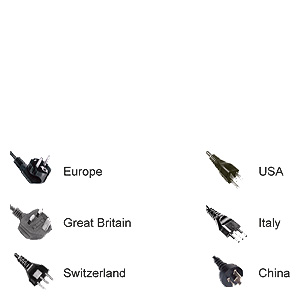

Версии для других стран перечислены в заказных данных. Ниже демонстрируется тип возможных шнуров (вилок) питания:
Шнуры питания для Rack PC
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7660-1....-.... | 280 | SIMATIC PCS 7 ПРОМЫШЛЕННАЯ РАБОЧАЯ СТАНЦИЯ IPC647C; | 2671.20 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7648-0BB00-0XA0 | 208 | SIMATIC IPC, USB-МЫШЬ (BLUETRACK) АНТРАЦИТОВОГО ЦВЕТА, ТРИ КНОПКИ С КОЛЁСИКОМ, 1000 DPI, ДЛЯ SIMATIC PG И IPC | 44.52 |
| 6ES7648-0BB00-0XA1 | 208 | SIMATIC IPC, USB-МЫШЬ (BLUETRACK) БЕЛОГО ЦВЕТА, ТРИ КНОПКИ С КОЛЁСИКОМ, 1000 DPI, ДЛЯ SIMATIC PG И IPC | 44.52 |
| 6ES7648-0CB00-0YA0 | 208 | КЛАВИАТУРА ДЛЯ PCS7 OS/ES, ИНТЕРФЕЙС USB, МЕЖДУНАРОДНАЯ/НЕМЕЦКАЯ РАСКЛАДКА КЛАВИАТУРЫ | 73.14 |
| 6ES7648-0EG00-1BA0 | 205 | ЗАПЧАСТЬ ДЛЯ SIMATIC PC, ЗАПАСНОЙ ЛОТОК ДЛЯ НИЗКОПРОФИЛЬНЫХ САЛАЗОК ДЛЯ МОНТАЖА УПЛОЩЁННЫХ ЖЁСТКИХ ДИСКОВ В 3,5 ОТСЕК, SATA, (С САЛАЗКАМИ), ДЛЯ SIMATIC RACK PC 647B | 53.00 |
| 6ES7648-2AJ40-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 159.00 |
| 6ES7648-2AJ40-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 180.20 |
| 6ES7648-2AJ50-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 265.00 |
| 6ES7648-2AJ50-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM ECC, CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 318.00 |
| 6ES7648-2AJ60-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C | 530.00 |
| 6ES7648-2AJ60-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C | 636.00 |
| 6ES7900-0AA00-0XA0 | 208 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ | 9.54 |
| 6ES7900-0BA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ | 9.54 |
| 6ES7900-0CA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ | 9.54 |
| 6ES7900-0DA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США | 9.54 |
| 6ES7900-0EA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ | 9.54 |
| 6ES7900-0FA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ПИТАНИЯ ~230В, ПРЯМОЙ, 3M ДЛЯ RACK PC, ДЛЯ КИТАЯ | 9.54 |
