IPC847C IPC847C является наиболее производительной SIMATIC PCS 7 промышленной рабочей станцией. Ее базовые компоненты, такие как чипсет, процессор, память и пр. в большей своей части соответствуют IPC647C. Однак вследствии большей высоты (в 2 раза) она обладает большим пространством и большим количеством слотов, что предоставляет большие возможности расширения.
Только этот тип рабочей станции предоставляет конфигурацию аппаратного RAID 5 контроллера с 3 SAS жесткими дисками, что обеспечивает сверхнадежное хранение данных и высокую пропускную способность. Учитывая высокую производительность процессора она идеально подходит для реализации тяжелых серверных приложений равно как и для архивирования процессных данных.
Поскольку IPC847C SIMATIC PCS 7 промышленная станция превосходит требования клиента, она предлагается только в качестве сервера или одиночной рабочей станции.

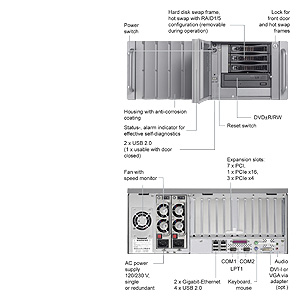

Дизайн
IPC847C
IPC847C SIMATIC PCS 7 промышленная рабочая станция IPC847C имеет сертификаты UL и CE для использования в жилых, коммерческих и офисных окружениях.
Промышленная рабочая станция размещается в окрашенном металлическом корпусе 19" (4 HUs)исполнения, защищенном от пыли фильтром и избыточным давлением за счет вентиляции. Надежный корпус имеет дизайн для удобного обслуживания и сервиса..
IPC847C SIMATIC PCS 7 промышленная рабочая станция может устанавливаться горизонтально или вертикально. При использовании дополнительного набора ее можно конвертировать в вертикальный блок. Компактные размеры позволяют осуществлять монтаж блока в 19" шкафах управления глубиной 500-мм.
IPC847C SIMATIC PCS 7 промышленные рабочии станции предназначены для непрерывной 24-часовой работы при температуре окружающей среды от 5 до 50 °C. Даже в максимальной конфигурации они обеспечивают высокую производительность вплоть до 50 °C. Переносит ударные нагрузки до 5g и вибрационные до 0.5 g во время работы.
Дополнительные основные характеристики
Высокая производительность на современных процессорах и графических чипсетах
- Материнская плата построена на Intel QM57 Express чипсете
- Расширение оперативной памяти до 8 GB DDR3-1066 SDRAM, с или без ECC (предпочтительна 2-х канальная конфигурация для лучшей производительности)Замечание:При 8 GB видимая часть памяти может составлять до 7.5 GB или меньше в 64-bit операционных системах.
- Производительный и энергоэффективный процессор Intel Core i7 processors с технологией turbo-boost, hyper-threading и virtualization
- Высокая производительность интегрированного графического чипсета и памяти
- Встроенная графика на PCI-Express шине с Intel GMA HD графическим контроллером; DVI-I интерфейс на задней панели; аналоговый мониторный интерфейс через DVI-I/VGA адаптер
- Опциональное графическое расширение с помощью мультимониторной карты с подключением до 4 мониторов
- Высокая скорость передачи даныхх, особенно для аппаратного RAID контроллера и 3 SAS жестких дисков в RAID 5 массиве
Опции расширения и интерфейсы
- 2 x 10/100/1000 Mbit/s Ethernet RJ45 порта и звук (Line Out, Micro In)интегрированы на материнскую плату
- Слоты PCI/PCI Express для модулей расширения(все для модулей до 312 mm в длину)
- 7 x PCI
- 3 x PCIe x4
- 1 x PCIe x16
- 7 USB 2.0 портов
- 4 на задней панели
- 2 на фронтальной панели (1 может использоваться при закрытой крышке)
- 1 внутренний, например, для использования с ключом аппаратной защиты
- Дополнительные интерфейсы на задней панели:
- 2 x COM (COM1, COM2)
- 2 x PS/2 для мыши и клавиатуры
- 1 x LPT1
- 8 отсеков для устройств (занятых в соответствии с конфигурацией):
- 3 x низкопрофильных отсека для 3.5" жестких дисков (фронтальные)
- 1 5.25" отсек для оптического привода (фронтальный)
- 4 3.5" отсека (2 фронтальных 2 внутренних)
Высокий коэффициент готовности и безопасности
- Высококачественные компоненты с высокими показателями MTBF
- Безопасность сохранности данных за счет использования массива RAID 1 с зеркалированием данных на 2 жестки диска ( с горячей заменой)
- Программный RAID контроллер (встроенный) на 2 SATA диска
- Аппаратный RAID контроллер на 2 высокоскоростных SAS диска (возможны варианты)
- Cверхнадежное хранение данных и высокая пропускная способность RAID 5 массива (striping with striping ) с 3 SAS жесткими дисками в конструктиве для горячей замены во время работы (возможны варианты)
- Жесткий диск может быть быстро идентифицирован в случае сбоя (посредством аварийного HDD Alarm LED в RAID массиве) и заменен
- Резервированный блок питания 110/230 V AC с функцией горячей замены (возможны варианты)
- Эффективная самодиагностика с LED индикацией на фронтальной панели о состоянии питания, активности Ethernet , активности жесткого диска, сторожевой таймер (сигнал готовност/сбоя), состояние вентиляторов и температуры, а также аварийные сообщения о состоянии жестких дисков в составе RAID массива (посредством SIMATIC IPC DiagMonitor)
- Запираемая фронтальная крышка предотвращает:
- несанкционированный доступ к устройствам, съемным носителям, USB интерфейсу, кнопкам (reset, power), фронтальному вентилятору и фильтру
- несанкционированное вскрытие системного блока
Интеграция системной диагностики в SIMATIC PCS 7
- Возможна интеграция диагностики выполнения программ, состояния вентиляторов, температуры, жестких дисков и ошибок системы в системную диагностику SIMATIC PCS 7 Maintenance Station посредством ПО SIMATIC IPC DiagMonitor
Практичный и удобный для обслуживания конструктив для промышленного использования
- Высокий коэффициен EMC
- Степень защиты фронтальная панель: IP41 (с закрытой крышкой), задняя панель: IP20
- Пылезащита за счет фильтра и избыточного давления, создаваемого вентилятором
- Замена фронтального вентилятора и фильтра без инструмента
- Специальные держатели для жестких дисков и слотовых модулей, гасящие ударные и вибрационные нагрузки
- Замена компонентов с помощью одного инструмента (Torx 10)
- Быстрая замена жестких дисков в специальных отсеках горячего резервирования (опция)
- Установка в шкаф на телескопические направляющие
Защита инвестиций
- протестирован в среде SIMATIC PCS 7
- выпуск в течение 3 лет, ЗИП/сервис в течение 5 лет
- поддержка прежних интерфейсов (PS/2, COM, LPT)
- сертификация для продажи на мировом рынке(cULus)
- совместимость с другими типами станций
- всемирный сервис и поддержка
Восстановительные DVD
Операционная система и SIMATIC PCS 7 ПО уже предварительно инсталлированы в SIMATIC PCS 7 промышленную рабочую станцию. Прилагаемые к поставке DVD диски позволяют быстрое восстановление поставленной конфигурации или установку новой конфигурации для различных типов приложений. В таблице ниже приведен список дисков восстановления и предустановленное ПО для различных конфигураций.
| SIMATIC PCS 7 V8.0Industrial Workstation | Поставляемые DVDs | Предустановленное ПО |
|---|---|---|
| Одиночная станция | ||
| SIMATIC PCS 7 ES/OS IPC847C W7 (IE or BCE) | Restore DVD 1: Windows 7 Ultimate 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows 7 Ultimate 64-bit операционная система c пакетом ПО для работы в качестве ES/OS одиночной станции | X | |
| Сервер | ||
| SIMATIC PCS 7 OS Server IPC847D BCE SRV08 | Restore DVD 1: Windows Server 2008 R2 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows Server 2008 R2 64-bit операционная система c пакетом ПО для работы в качестве OS сервера | X | |
| SIMATIC PCS 7 OS Server IPC847C IE SRV08 | Restore DVD 1: Windows Server 2008 R2 64-bit операционная система с оптимизированными опциями для работы SIMATIC PCS 7 | -- |
| Restore DVD 2: Windows Server 2008 R2 64-bit операционная система c пакетом ПО для работы в качестве OS сервера | X | |
Индивидуальные конфигурации SIMATIC PCS 7 промышленных станций
Путем выбора предопределенных компонентов возможна индивидуальная конфигурация SIMATIC PCS 7 промышленных рабочих станций и создание соответствующего заказного номера. Таблица выбора доступна в секции "Компоненты выбора и заказные данные" (бумажный каталог) . В таблице ниже также существует возможность заказать SIMATIC PCS 7 промышленную рабочую станцию как ЗИП.
Конфигуратор IPC847C PCS 7 промышленной рабочей станции в Industry Mall (http://www.siemens.com/industrymall) позволяет интерактивно составлять конфигурацию и формировать соответствующий заказной номер для SIMATIC PCS 7 одиночных станций, серверов - как для систем так и для ЗИП.
Индивидуально сконфигурированные SIMATIC PCS 7 станции будут поставлены в очередь на производство, что соответственно может увеличивать сроки поставки на 15 рабочих дней.
Технические данные
IPC847C Детальные технические спецификации IPC847C SIMATIC PCS 7 промышленной рабочей станции доступны в таблице "Сравнение типов рабочих станций" в секции каталога "SIMATIC Rack PC, введение".
Дополнительно
IPC847C Шнуры питания для Rack PC
IMATIC PCS 7 поставляется с европейским шнуром питания. Может использоваться в Германии, Франции, Испании, Голландии, Бельгии, Швеции, Австрии и Финляндии (подходит для России).

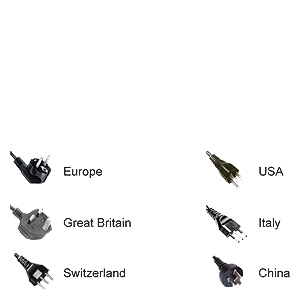

Версии для других стран перечислены в заказных данных. Ниже демонстрируется тип возможных шнуров (вилок) питания:
Шнуры питания для Rack PC

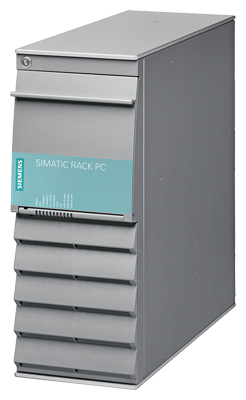

Набор для вертикальной установки IPC847C
Набор для вертикальной установки позволяет конвертировать SIMATIC PCS 7 промышленную рабочую станциб в системный блок вертикального исполнения.Набор можно заказать в качестве дополнительных аксессуаров для IPC847C SIMATIC PCS 7.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7660-2....-.... | 280 | SIMATIC PCS 7 ПРОМЫШЛЕННАЯ РАБОЧАЯ СТАНЦИЯ IPC847C; | 2767.66 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7648-0BB00-0XA0 | 208 | SIMATIC IPC, USB-МЫШЬ (BLUETRACK) АНТРАЦИТОВОГО ЦВЕТА, ТРИ КНОПКИ С КОЛЁСИКОМ, 1000 DPI, ДЛЯ SIMATIC PG И IPC | 44.52 |
| 6ES7648-0BB00-0XA1 | 208 | SIMATIC IPC, USB-МЫШЬ (BLUETRACK) БЕЛОГО ЦВЕТА, ТРИ КНОПКИ С КОЛЁСИКОМ, 1000 DPI, ДЛЯ SIMATIC PG И IPC | 44.52 |
| 6ES7648-0CB00-0YA0 | 208 | КЛАВИАТУРА ДЛЯ PCS7 OS/ES, ИНТЕРФЕЙС USB, МЕЖДУНАРОДНАЯ/НЕМЕЦКАЯ РАСКЛАДКА КЛАВИАТУРЫ | 73.14 |
| 6ES7648-0EG00-1BA0 | 205 | ЗАПЧАСТЬ ДЛЯ SIMATIC PC, ЗАПАСНОЙ ЛОТОК ДЛЯ НИЗКОПРОФИЛЬНЫХ САЛАЗОК ДЛЯ МОНТАЖА УПЛОЩЁННЫХ ЖЁСТКИХ ДИСКОВ В 3,5 ОТСЕК, SATA, (С САЛАЗКАМИ), ДЛЯ SIMATIC RACK PC 647B | 53.00 |
| 6ES7648-1AA00-0XD0 | 205 | SIMATIC PC TOWER-KIT, ДЛЯ МОДИФИКАЦИИ RACK PC В INDUSTRIAL TOWER PC, ДЛЯ SIMATIC RACK PC 847B | 100.70 |
| 6ES7648-2AJ40-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 159.00 |
| 6ES7648-2AJ40-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 1GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 180.20 |
| 6ES7648-2AJ50-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 265.00 |
| 6ES7648-2AJ50-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 2GB DDR3 1066 DIMM ECC, CV5, IPC627C, HMI IPC677C, IPC647C, IPC847C; | 318.00 |
| 6ES7648-2AJ60-0KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C | 530.00 |
| 6ES7648-2AJ60-1KA0 | 208 | SIMATIC PC РАСШИРЕНИЕ ПАМЯТИ, 1X 4GB DDR3 1066 DIMM ECC; CV5, IPC627C, HMI IPC677C, IPC847C, IPC647C | 636.00 |
| 6ES7900-0AA00-0XA0 | 208 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ГЕРМАНИИ, ФРАНЦИИ, ИСПАНИИ, НИДЕРЛАНДОВ, БЕЛЬГИИ, ШВЕЦИИ, АВСТРИИ И ФИНЛЯНДИИ | 9.54 |
| 6ES7900-0BA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ВЕЛИКОБРИТАНИИ | 9.54 |
| 6ES7900-0CA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ШВЕЙЦАРИИ | 9.54 |
| 6ES7900-0DA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ США | 9.54 |
| 6ES7900-0EA00-0XA0 | 205 | SIMATIC S7, КАБЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ SIMATIC POWER PG/ SIMATIC RACK PC К СЕТИ ПЕРЕМЕННОГО ТОКА, ДЛИНА 3M, ДЛЯ ИТАЛИИ | 9.54 |
| 6ES7900-0FA00-0XA0 | 205 | SIMATIC PC, КАБЕЛЬ ПИТАНИЯ ~230В, ПРЯМОЙ, 3M ДЛЯ RACK PC, ДЛЯ КИТАЯ | 9.54 |
