• Модем цифровой ISDN сети, поддерживающий функции автоматического вызова абонента.
• Дуплексный обмен данными через соединение “точка к точке” с использованием выделенной ISDN линии.

Особенности

• Пластиковый корпус формата модулей S7-300 шириной 80 мм.
• Монтаж на стандартную профильную шину S7-300 или на 35 мм профильную шину DIN с помощью адаптера 6NH7 760-0AA (заказывается отдельно).
• Напряжение питания =24 В.
• Встроенные последовательные интерфейсы RS 232 и RS 485.
• Гальваническое разделение цепей питания с цепями последовательных интерфейсов RS 232/RS 485.
• Максимальная скорость передачи данных через ISDN сеть или выделенную ISDN линию 64000 бит/с.

Область применения

Модем MD4 является компонентом системы SINAUT ST7. Однако, он может использоваться вне системы SINAUT ST7 в качестве стандартного телефонного модема или модема выделенной линии. Конструкция и технические характеристики MD4 позволяют эксплуатировать данный модем в промышленных условиях.

ISDN модем

В режиме ISDN модема MD4 способен устанавливать связь через цифровую ISDN сеть с другими модемами MD4 или другими совместимыми устройствами. Например, с модемами LGM64K системы SINAUT ST1. В этом случае MD4 поддерживает функции автоматического вызова абонента.

Модем выделенной линии

MD3 способен поддерживать обмен данными через выделенные ISDNлинии связи. В выделенных ISDN линиях отсутствуют ограничения на максимальную протяженность канала связи. Необходимые уровни сигналов для надежной передачи данных обеспечиваются провайдером выделенной линии. Например, компания DeutscheTelekomпредлагает целый ряд выделенных ISDN линий, совместимых с модемом MD4.

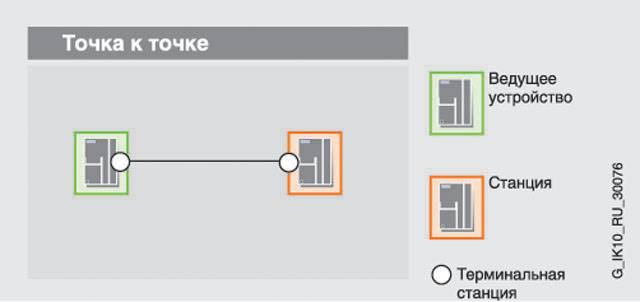

MD2 обеспечивает поддержку сетевых соединений "точка к точке" и звездообразных сетевых структур. Звездообразные структуры формируются подключением к одному модулю TIM (контроллер) до 32 модемов MD3. Такое соединение выполняется через последовательный интерфейс RS 485. Каждый модем MD3 в такой конфигурации поддерживает одно соединение “точка к точке”.

MD4 обеспечивает поддержку сетевых соединений "точка к точке" и звездообразных сетевых структур. Звездообразные структуры формируются подключением к одному модулю TIM (контроллер) до 32 модемов MD4. Такое соединение выполняется через последовательный интерфейс RS 485. Каждый модем MD3 в такой конфигурации поддерживает одно соединение “точка к точке”.

Дизайн

Модем MD4 обладает всеми преимуществами модулей S7-300:

• Компактная конструкция;
  пластиковый корпус формата модулей SIMATIC S7-300 шириной 80 мм.
• Гнездо RJ12 для подключения модема к розетке ISDN S0 с помощью соединительного кабеля 6NH7 700-4AR60 (включен в комплект поставки).
• 9-полюсный штекер соединителя D-типа последовательного интерфейса RS 232 для подключения модема к коммуникационному модулю TIM.
• 9-полюсное гнездо соединителя D-типа последовательного интерфейса RS 485 для подключения модема к коммуникационному модулю TIM.
• 4-полюсный терминальный блок для подключения цепи питания =24 В.
• Светодиодные индикаторы TXD, RXD, DTR, RTS/ONL, CTS/RI и DCD.

• Простота монтажа:
  • установка на стандартную профильную шину S7-300;
  • установка на стандартную 35 мм профильную шину DIN с использованием адаптера 6NH7 760-0AA, который заказывается отдельно.
• Работа с естественным охлаждением без использования буферной батареи.

Интеграция

ISDN модем с автоматическим вызовом абонента

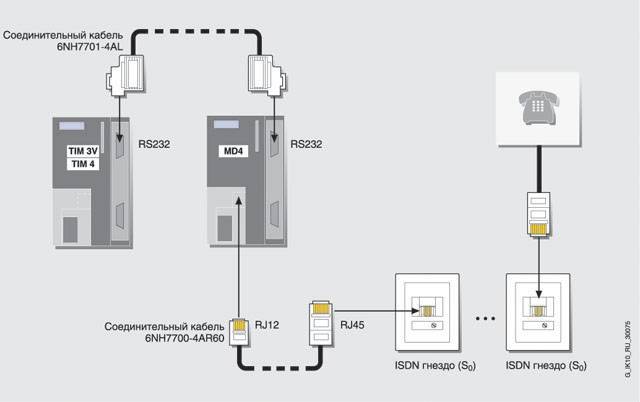

На приведенном ниже рисунке показана схема подключения модема MD4 к ISDN сети. Связь с коммуникационным модулем TIM выполнена через последовательный интерфейс RS 232. Подключение к розетке ISDNS0 выполняется соединительным кабелем 6NH7 700-4AR60, который включен в комплект поставки модема MD4. Через коммутируемые розетки S0 параллельно модему MD4 могут подключаться другие модемы, телефонные и другие аппараты.

Соединение MD4 с модулем TIM и розеткой ISDN S₀

Выделенная ISDN линия: подключение MD4 к модулю TIM через RS 232

Через последовательный интерфейс RS 232 к коммуникационному модулю TIM может подключаться только один модем MD4, поддерживающий соединение “точка к точке”.

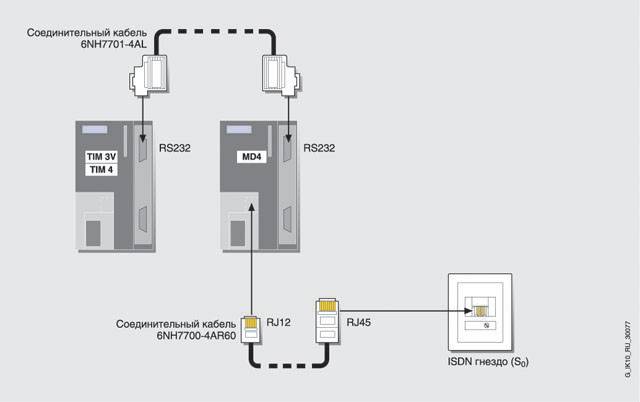

На приведенном ниже рисунке показано терминальное подключение выделенной ISDN линии. Соединительный кабель 6NH7 700-4AR60 включен в комплект поставки модема MD4.

Подключение MD4 к модулю TIM через RS 232, выделенная ISDN линия

Замечание
Интерфейс S₀ выделенной ISDN не может использоваться для параллельного обслуживания операций автоматического вызова абонентов. В качестве выделенной ISDN линии модема MD4 может использоваться только второй канал B.

Выделенная ISDN линия: подключение модемов MD4 к модулю TIM через RS 485

Через последовательный интерфейс RS 485 к одному коммуникационному модулю TIM может быть подключено несколько модемов MD3. Каждый модем поддерживает свое соединение “точка к точке”, образуя лучи звездообразной структуры WAN.

Варианты терминальных и промежуточных подключений приведены выше. Соединительный кабель 6NH7 700-4AR60 включен в комплект поставки модема MD4.

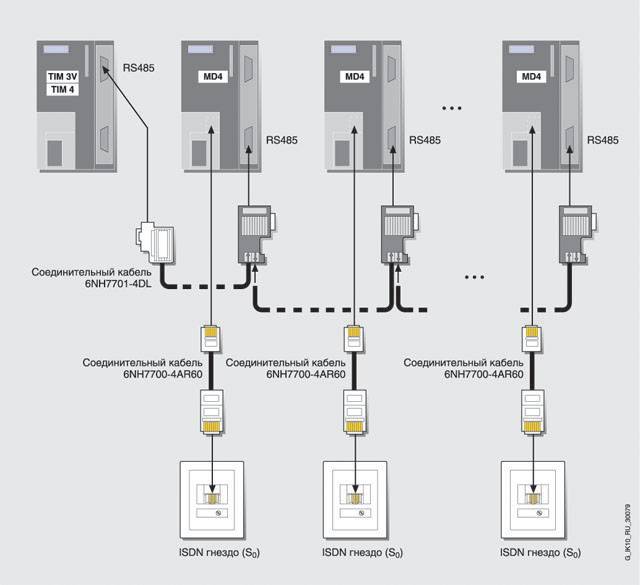

Подключение нескольких модемов MD4 через RS 485, звездообразное подключение выделенных ISDN линий к одному порту WAN модуля TIM

Для подключения модуля TIM к первому модему MD3 используется стандартный соединительный кабель 6NH7 701-4DL. Готовых соединительных кабелей для выполнения соединений между модемами MD3 не выпускается. Для этих целей рекомендуется использовать стандартный кабель 6XV1 830-0EH10 и соединители 6ES7 972-0BA12-0XA0 (см. раздел “PROFIBUS”).

Технические данные

Заказные данные

Аксессуары
