Исполнение C40 - Модули и сенсоры типа IQ-Sense

Исполнение C40 - Модули и сенсоры типа IQ-Sense

Корпус из пресс-материала, IP67,
с кабелем или штекером M12

Световой датчик отражающего действия

  • Дальность действия 70 cм (регулируется через teach-in)

Световой датчик отражающего действия со снятием фона

  • Дальность действия от 5 до 25 cм (регулируется используя функцию teach-in)

Фотореле отражающего действия

  • Дальность действия 6 м (регулируется через teach-in)

Фотореле отражающего действия для прозрачных объектов

  • Дальность действия 1 м (регулируется через teach-in)

Рабочее напряжение DC 24 В

Электронный выход pnp или npn

Поставка с монтажным креплением и без отражателя

Технические данные

Рабочий режим



Световой датчик отражающего действия

Световой датчик отражающего действия со снятием фона

Дальность действия

см

70 (регулируется)

5 ... 25 (регулируется)

Стандартная измерительная пластинка

мм

200 × 200 (белая)

100 × 100 (серая)

Рабочее напряжение (DC)

В

10 ... 30

Потребляемый ток  I0, макс.

мА

35

25

Выходной токIe

мА

200

250

Частота коммутации

Гц

1000

200

Время коммутации

мс

0,5

2,5

Частота (вид) излучения

нм

660 (красный)

Светодиод





  • Коммутационное состояние



Желтый

  • Резерв функционирования



Зеленый

Материал корпуса



Пресс-материал (PBTP)

Степень защиты



IP 67

Диапазон температур

°C

-25 ... +55

Температурный коэфициент

%/K

0,1

Тип



3RG72 40–...00

3RG72 44–...00




Рабочий режим



Фотореле отражающего действия с поляризационным фильтром

Фотореле отражающего действия для прозрачных объектов

Дальность действия

см

600 (регулируется)

100 (регулируется)

Стандартная измерительная пластинка



Тип отражателя D 84

Тип отражателя D 84

Рабочее напряжение (DC)

В

10 ... 30

Потребляемый ток  I0, макс.

мА

35

Выходной токIe

мА

200

Частота коммутации

Гц

1000

Время коммутации

мс

0,5

Частота (вид) излучения

нм

660 (красный, поляризованный)

Светодиод





  • Коммутационное состояние



Желтый

  • Резерв функционирования



Зеленый

Материал корпуса



Пресс-материал (ABS)

Степень защиты



IP 67

Диапазон температур

°C

-25 ... +55

Температурный коэфициент

%/K

0,1

Тип



3RG72 41–...00

3RG72 41–...52

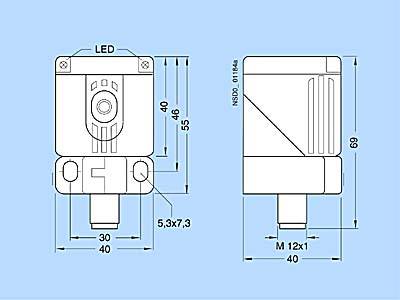

Чертеж

3RG72 4.–3....

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RG7240-3CH00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 70 CM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, PNP0.0923 - 5 недель (A)1
3RG7240-3HH00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ 70 CM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, NPN0.115по запросу (D)1
3RG7241-3CH00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СВЕТОВОЙ БАРЬЕР ОТРАЖ. ДЕЙСТВИЯ С ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ 600 CM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, PNP0.0853 - 5 недель (A)1
3RG7241-3CH52ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯС ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ ДЛЯ ПРОЗРАЧНЫХ ОБЪЕКТОВ 100 CM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, PNP0.0863 - 5 недель (A)1
3RG7241-3HH00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯС ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ 600 CM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, NPN0.086по запросу (D)1
3RG7241-3HH52ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ СВЕТОВОЙ БАРЬЕР ОТРАЖАЮЩЕГО ДЕЙСТВИЯС ПОЛЯРИЗАЦИОННЫМ ФИЛЬТРОМ ДЛЯ ПРОЗРАЧНЫХ ОБЪЕКТОВ 100 CM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, NPN0.086по запросу (D)1
3RG7244-3CH00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ОТКЛЮЧЕНИЕ ФОНА 50-250 MM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, PNP0.0863 - 5 недель (A)1
3RG7244-3HH00ОПТИЧЕСКИЙ БЕСКОНТАКТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ ОТРАЖАЮЩЕГО ДЕЙСТВИЯ С ОТКЛЮЧЕНИЕ ФОНА 50-250 MM ДАЛЬНОДЕЙСТВИЕ 40X40X55 MM, 10..30 V DC M12-РАЗЪЕМ СРАБАТЫВАНИЕ НА ТЕМНОТУ/СВЕТ, NPN0.085по запросу (D)1
3SF7240-3JQ00ОПТИЧЕСКИЙ БЕСКОНТ. ДАТЧИК ОТРАЖАЮЩЕГО ДЕЙСТВИЯ СЕРИЯ C40 IQ-SENSE 40X40X55; ДАЛЬНОДЕЙСТВИЕ 700 MM; M12-РАЗЪЕМ ДЛЯ ПРИСОЕДИНЕНИЯ К IQ-SENSE ЭЛЕКТРОН. МОДУЛЮ УСТАНАВЛ. ФУНКЦ. ВРЕМЕНИ ПРЕДУПР. О ЗАГРЯЗНЕНИИ ФУНКЦ. АНТИИНТЕРФЕР. САМООБУЧ.ФУНКЦИЯ0.0933 - 5 недель (P)1
3SF7241-3JQ00ОПТИЧЕСКИЙ БЕСКОНТ. ДАТЧИК СВЕТОВОЙ БАРЬЕР ОТРАЖ. ДЕЙСТВИЯ СЕРИЯ C40 IQ-SENSE 40X40X55; ДАЛЬНОДЕЙСТВИЕ 6 M; M12-РАЗЪЕМ ДЛЯ ПРИСОЕДИНЕНИЯ К IQ-SENSE ЭЛЕКТРОН. МОДУЛЮ УСТАНАВЛ. ФУНКЦ. ВРЕМЕНИ ПРЕДУПР. О ЗАГРЯЗНЕНИИ ФУНКЦ. АНТИИНТЕРФЕР. САМООБУЧ.ФУНКЦИЯ0.0943 - 5 недель (P)1
